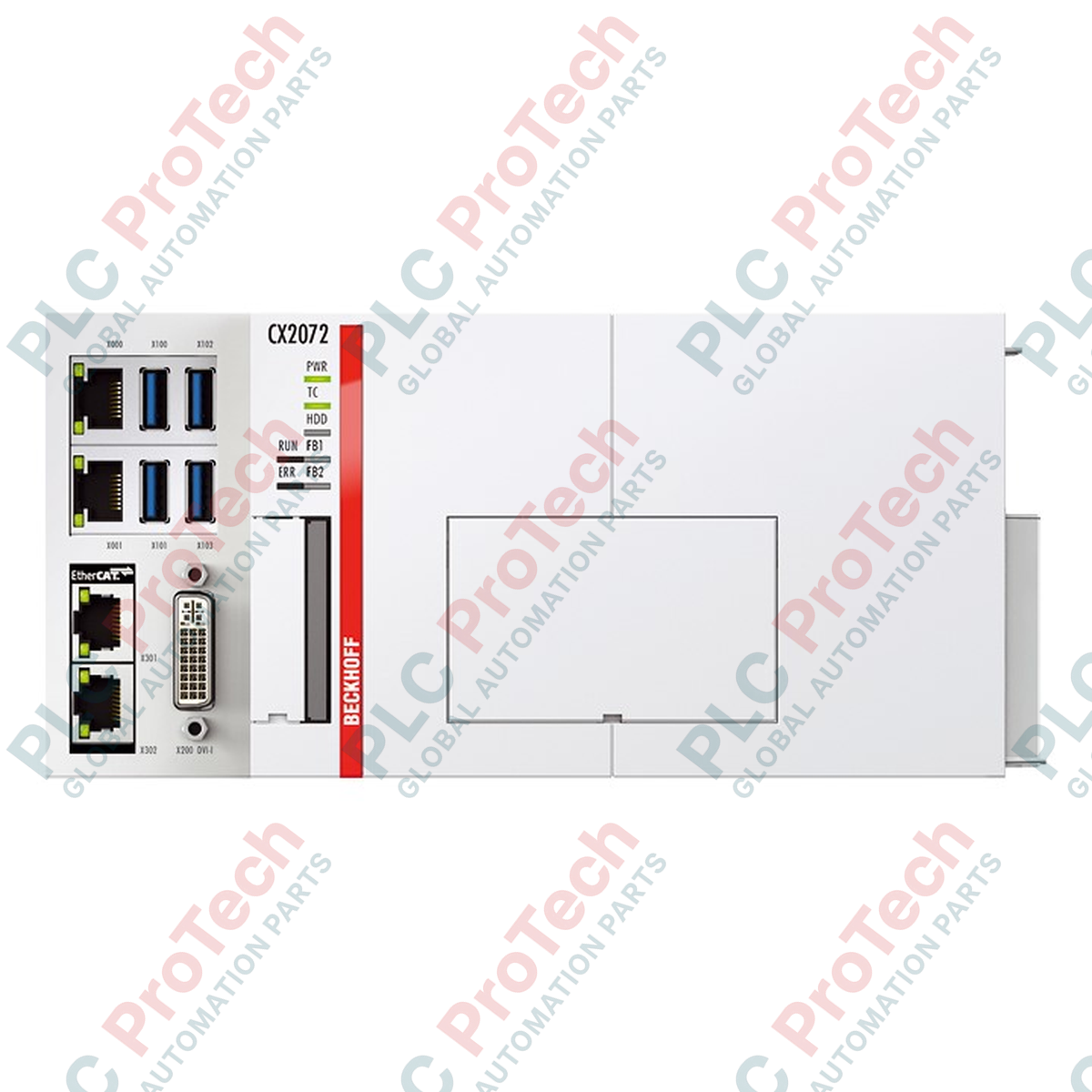

BECKHOFF CX2072-B110 PC industriel Module CPU de base

Description

Le BECKHOFF CX2072-B110 est un module CPU de base hautes performances conçu pour les tâches exigeantes d’automatisation industrielle et de commande au sein de la famille de PC intégrés CX2000. Équipé d’une architecture de processeur multicœur, d’une capacité mémoire importante et d’un traitement graphique dédié, ce contrôleur fournit une puissance de calcul considérable pour les projets d’automatisation TwinCAT 3 complexes et les applications de commande de mouvements multiaxes.

En tant qu’unité centrale de traitement des systèmes PC industriels modulaires sur rail DIN, le CX2072-B110 s’intègre parfaitement aux blocs d’alimentation du système, aux bornes d’E/S modulaires et aux options de communication par bus de terrain. Il se connecte directement aux bornes E-bus ou K-bus grâce à une reconnaissance automatique, prenant en charge l’extension évolutive du système tout en conservant une faible encombrement dans l’armoire de commande.

Caractéristiques

• Équipé d’un processeur Intel Xeon D-1567 fonctionnant à 2,1 GHz avec 12 cœurs
• Intègre un contrôleur graphique AMD E8860 avec 2 Go de mémoire GDDR5 dédiée
• Comprend 8 Go de RAM DDR4, extensible en usine jusqu’à 64 Go
• Équipé d’un logement pour carte CFast intégré destiné au stockage du système d’exploitation et des données
• Fournit 128 kB de NOVRAM intégré avec sauvegarde par batterie pour la conservation des données persistantes
• Prend en charge plusieurs options de système d’exploitation, notamment Windows 10 IoT Enterprise et TwinCAT/BSD
• Optimisé pour l’exécution du runtime TwinCAT 3, avec une évaluation de niveau de plateforme « Très hautes performances »

Applications

• Systèmes de commande de machines et d’automatisation industrielle hautes performances
• Contrôle complexe des mouvements multiaxes et coordination synchronisée des entraînements
• Hébergement de la visualisation à forte intensité de données, de l’IHM et de la SCADA
• Traitement d’images avancé, inspection par vision et intégration du contrôle qualité
• Architectures de contrôle centralisé des automates et de la robotique

Spécifications techniques

Généralités

Traitement et mémoire

Interfaces et communication

Caractéristiques électriques et alimentation

Caractéristiques mécaniques et environnementales

Directives d’installation

1. S’assurer que l’armoire de commande est complètement hors tension et condamnée avant de commencer les travaux d’installation ou de maintenance.
2. Vérifier que le rail de montage est solidement fixé, propre et correctement mis à la terre conformément aux normes industrielles.
3. Monter le module CX2072-B110 sur le rail DIN, à côté du module d’alimentation correspondant et des bornes d’E/S raccordées, en veillant à ce que le verrouillage mécanique soit correct.
4. Raccorder l’alimentation 24 V CC aux bornes désignées du module d’alimentation, en vérifiant la polarité et les limites de tension avant la mise sous tension.
5. Insérer dans le logement prévu une carte CFast configurée contenant le système d’exploitation et les fichiers du projet TwinCAT appropriés, si elle n’est pas déjà installée.
6. Établir les connexions réseau via les ports Ethernet RJ45 et brancher les câbles nécessaires pour l’écran, l’USB ou l’interface en option.
7. Rétablir l’alimentation, vérifier les indications des LED d’état de l’alimentation et de la communication sur le bus, puis lancer l’environnement de configuration TwinCAT.
