BECKHOFF

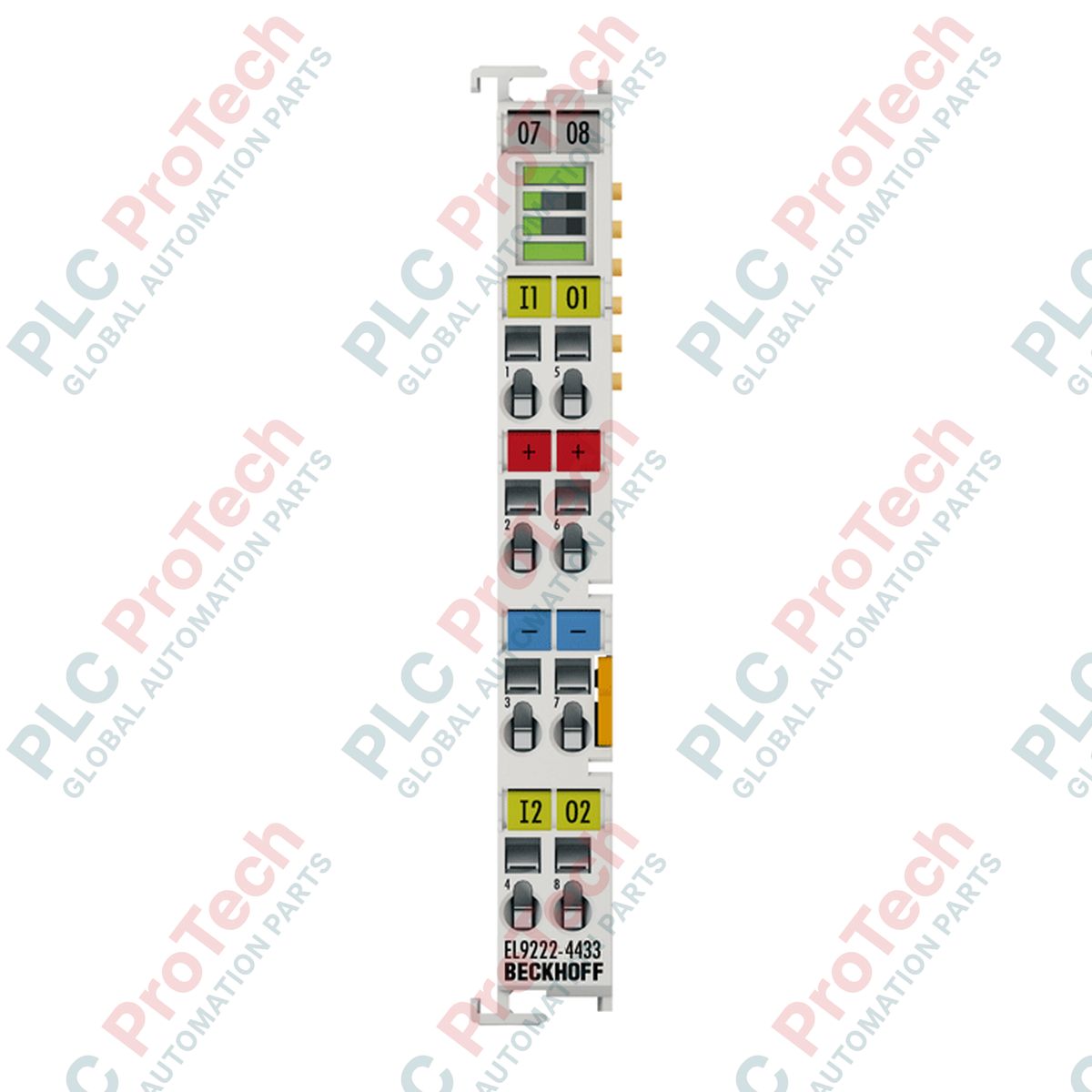

Module de protection contre les surintensités Beckhoff EL9222-4433 EtherCAT Terminal à 2 canaux

SKU EL9222-4433

En stock
  • Garantie 12 mois
  • Retours gratuits sous 30 jours
  • Fabricant : BECKHOFF

  • N° de produit : EL9222-4433

  • Pays d'origine :Allemagne

  • Type de produit : Bornes de protection contre les surintensités

  • Paiement : Virement bancaire, Western Union

  • Poids : 2000g

  • Dimensions : 12 mm x 100 mm x 68 mm

  • Port d'expédition : Xiamen

  • Garantie : 12 mois

Description

Conçu pour protéger les circuits de commande critiques de 24 V DC au sein des réseaux industriels EtherCAT, le Beckhoff EL9222-4433 assure une protection électronique précise contre les surintensités sur deux canaux de 3 A chacun. Fonctionnant directement dans le segment de terminaux EtherCAT standard, ce module surveille dynamiquement les courants de charge et assure une coupure électronique rapide en cas de surcharge ou de court-circuit, limitant ainsi les temps d’arrêt du système. Il est doté de LED d’état intégrées et de boutons-poussoirs physiques sur le boîtier pour un diagnostic immédiat de chaque canal et une réinitialisation manuelle, tout en transmettant l’ensemble des données de diagnostic au contrôleur via l’interface E-bus.

Caractéristiques

  • Surveillance à deux canaux : deux voies de distribution indépendantes de 24 V DC, limitant le courant maximal à 3 A par canal.
  • Redondance matérielle : des fusibles de secours intégrés de 4 A à fusion temporisée assurent une protection de secours au niveau matériel.
  • Télémétrie E-bus : configuration fluide, surveillance du courant et transmission des rapports de diagnostic directement via TwinCAT.
  • Interactivité locale : des boutons-poussoirs à LED dédiés sur la face du terminal permettent une réinitialisation manuelle directe et un retour d’état visuel immédiat.
  • Haute densité de montage : la largeur compacte de 12 mm du boîtier modulaire réduit l’encombrement sur le rail DIN dans les armoires de commande.

Applications

  • Distribution de l’alimentation des capteurs et actionneurs : acheminement sûr et limité en courant de l’alimentation vers les capteurs décentralisés et les terminaux de vannes.
  • Protection des sous-circuits de l’armoire de commande : isolation des composants matériels basse tension critiques afin d’éviter les chutes de tension affectant tout le système en cas de défaillance ponctuelle sur le terrain.
  • Protection des segments EtherCAT : protection des contacts d’alimentation auxiliaire en aval sur les nœuds d’E/S.

Caractéristiques techniques

Paramètre Spécification
Fabricant Beckhoff
Modèle / référence d’article EL9222-4433
Tension nominale de fonctionnement 24 V DC
Nombre de canaux 2
Courant nominal 3 A par canal
Courant d’alimentation d’entrée max. 10 A
Consommation de courant (E-bus) 80 mA typique
Isolation électrique 500 V (E-bus à la tension du signal)
Élément de sécurité de secours 4 A à fusion temporisée (T) / 4 A à fusion temporisée (T)
Coupure en cas de surtension >= 32 V DC
Maintien après déclenchement >= 10 s
Seuil d’avertissement de charge anticipé 90 pour cent de la charge nominale du canal
Température de fonctionnement 0 à 55 degC
Température de stockage -25 à 85 degC
Indice de protection du boîtier IP20
Matériau du boîtier Polycarbonate
Dimensions physiques (W x H x P) 12 mm x 100 mm x 68 mm
Poids net 55 g
Poids d’expédition (calculé) 2,0 kg
Certifications et homologations CE, cULus, cURus

Guide des connexions et de l’interface des terminaux

Terminal de contact Spécifications de câblage et affectation des signaux
Plage pour conducteur rigide 0,08 à 2,5 mm² (AWG 28 à 14), par actionnement du ressort avec un tournevis
Plage pour conducteur toronné 0,08 à 2,5 mm² (AWG 28 à 14)
Conducteur avec embout (f) 0,14 à 1,5 mm² (AWG 26 à 16)
Profondeur de dénudage 8 à 9 mm
Courant nominal des contacts d’alimentation Imax : 10 A (la sortie 1 utilise le circuit interne des contacts d’alimentation)

Observations techniques empiriques

Modèles alternatifs et compatibilité

L’EL9222-4433 est optimisée pour des limites de courant fixes de 3 A par voie. Pour les configurations à courant variable, optez pour les bornes EtherCAT réglables, comme l’EL9224. Lors de l’insertion de ce module dans une pile d’E/S existante, assurez-vous que les fichiers TwinCAT EtherCAT XML Device Description (ESI) sont à jour et correspondent à la révision spécifique du micrologiciel. Si vous remplacez une ancienne EL9222-0000, vérifiez que le budget de courant E-bus peut prendre en charge la charge de 80 mA de l’EL9222-4433.

Pièges à éviter et notes techniques

La capacité maximale absolue du rail de contacts d’alimentation est de 10 A. Il faut calculer la charge continue élevée de plusieurs modules en aval afin d’éviter toute surcharge des contacts d’alimentation. Si le courant total de votre segment dépasse 10 A, vous devez insérer une borne d’alimentation EL9100 ou EL9110 juste en amont afin de segmenter les contacts d’alimentation et d’éviter la surchauffe locale de la borne.

Conseils de mise en service et de câblage

Pour éviter les défaillances intermittentes, respectez strictement une longueur de dénudage de 8 à 9 mm. Un dénudage insuffisant ne permet pas un maintien mécanique fiable dans la borne à ressort, tandis qu’un dénudage excessif risque d’exposer le fil nu aux bornes adjacentes rapprochées. Lors de la mise en service avec TwinCAT, pensez à mapper les objets CoE (CanOverEtherCAT) pour lire l’historique des déclenchements et effacer les états de défaut à distance.

Consignes d’installation

AVERTISSEMENT CRITIQUE :

Mettez hors tension l’ensemble du segment et isolez toutes les alimentations 24 V CC avant d’installer ou de retirer la borne de protection contre les surintensités. Le non-respect de cette consigne peut endommager les broches de connexion E-bus, perturber les communications réseau ou provoquer des arcs électriques accidentels entre des contacts adjacents.

1
Alignez la borne EL9222-4433 sur le rail DIN de 35 mm (conforme à la norme EN 60715), à côté du segment EtherCAT existant. Assurez-vous que les guides de rainure et de détrompeur sont correctement alignés.
2
Appuyez fermement sur la borne contre le rail DIN jusqu’à entendre le loquet s’enclencher, ce qui sécurise les connexions E-bus.
3
À l’aide d’un tournevis standard pour bornes, actionnez les bornes à ressort pour insérer des conducteurs dénudés sur 8-9 mm. Vérifiez à nouveau que la section des fils est conforme aux normes AWG 28-14 (rigide/toronné) ou AWG 26-16 (avec embout).
4
Appliquez une alimentation de commande de 24 V CC, démarrez le système TwinCAT et vérifiez que les voyants d’état en façade s’allument en vert, indiquant que les voies fonctionnent normalement.

FAQ

Quelle est la fonction principale des boutons LED de ce terminal ?

Les boutons LED intégrés ont une double fonction : ils affichent visuellement l’état du canal (surcharge, déclenchement ou état normal) et permettent de réinitialiser directement et manuellement les canaux sur place lors d’un dépannage ou d’une opération de maintenance.

Ce module nécessite-t-il une borne d’alimentation distincte ?

Le module utilise des contacts d’alimentation standard de 24 V CC. Si le courant cumulé total des contacts d’alimentation de votre segment EtherCAT dépasse 10 A, un module d’alimentation en amont, tel que l’EL9100, doit être intégré pour isoler et protéger le bus.

Puis-je configurer des courants de déclenchement personnalisés pour les canaux ?

Non, l’EL9222-4433 comporte des courbes de déclenchement prédéfinies et définies matériellement, configurées pour un maximum de 3 A par canal. Pour des réglages ajustables, envisagez des solutions programmables comme l’EL9224.

Quel est le délai d’attente requis après un déclenchement dû à une surintensité avant la réinitialisation ?

Pour éviter toute contrainte thermique immédiate, un verrouillage de refroidissement thermique intégré impose d’attendre au moins 10 secondes après la mise hors tension d’un canal avant de pouvoir le réinitialiser.
