BECKHOFF

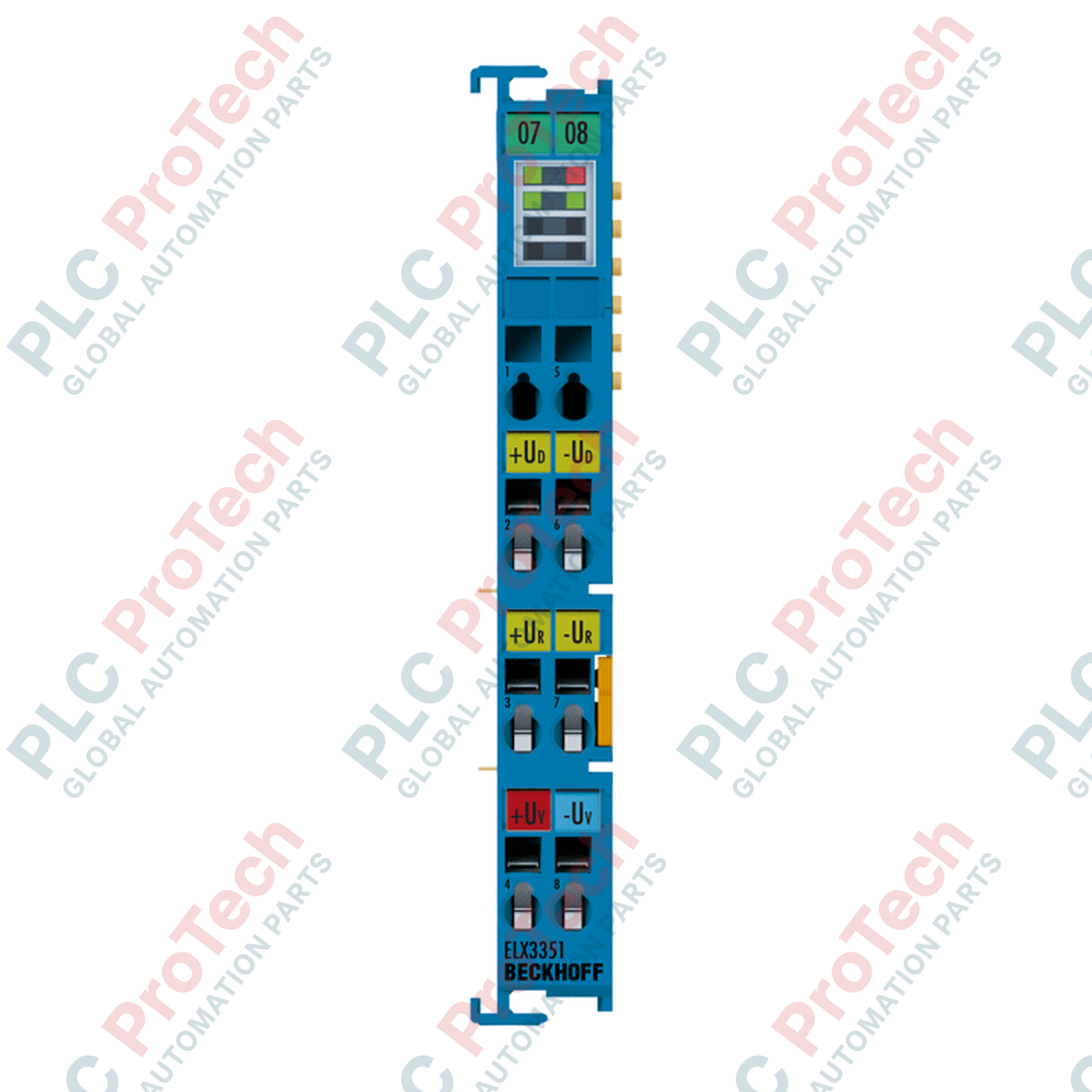

Module d’entrée analogique intrinsèquement sûr à 1 canal, terminal EtherCAT Beckhoff ELX3351

SKU ELX3351

En stock
  • Garantie 12 mois
  • Retours gratuits sous 30 jours
  • Fabricant : BECKHOFF

  • N° de produit : ELX3351

  • Pays d'origine :Allemagne

  • Type de produit : Modules terminaux EtherCAT

  • Paiement : Virement bancaire, Western Union

  • Poids : 2000g

  • Dimensions : 12 mm x 100 mm x 68 mm

  • Port d'expédition : Xiamen

  • Garantie : 12 mois

Description

La réalisation de mesures de force et de poids de haute précision en zones dangereuses est rendue possible directement par le terminal EtherCAT Beckhoff ELX3351. Ce module d’entrée à sécurité intrinsèque (Ex i) est conçu pour le raccordement direct de jauges de contrainte et de ponts de mesure résistifs en configuration pont complet. Doté d’une conversion analogique-numérique 24 bits haute résolution, il garantit une acquisition précise des signaux, même dans des conditions industrielles exigeantes. Le module intègre des mécanismes d’auto-étalonnage et des filtres dynamiques pour compenser la dérive thermique et les vibrations mécaniques à haute fréquence, ce qui en fait un choix fiable pour le pesage en zones dangereuses, la surveillance des cellules de charge et les cuves de procédés.

Caractéristiques

  • Interface à sécurité intrinsèque (Ex i) : Raccordement direct aux capteurs situés en zones 0/20 et 1/21 sans nécessiter de barrières externes.
  • Mesure haute résolution : Conversion analogique sur 24 bits avec représentation interne sur 32 bits pour une précision de l’ordre du microvolt.
  • Compatibilité avec les ponts résistifs : Interface optimisée avec les jauges de contrainte en pont complet et les ponts résistifs allant de 300 Ohm à 1,5 kOhm.
  • Filtrage avancé du signal : Filtres configurables à 50 Hz et options passe-bas dynamiques avec une fréquence limite typique de 3,6 kHz.
  • Auto-étalonnage matériel : Des circuits de référence internes exécutent des cycles d’étalonnage automatiques afin d’éliminer les erreurs de mesure au fil du temps et en fonction de la température.

Applications

  • Systèmes de pesage en atmosphères dangereuses : Raccordement direct aux balances à plateforme, aux systèmes de pesage de cuves et aux contrôleurs de niveau de silos dans des atmosphères explosives poussiéreuses ou gazeuses.
  • Automatisation des industries de procédés : Mesures de tension, de couple et de force dans les lignes de traitement chimique, pétrolier et gazier.
  • Ingénierie des bancs d’essai : Surveillance des charges dynamiques et essais de jauges de contrainte en laboratoire nécessitant une protection contre les explosions.

Tableau des spécifications techniques

Paramètre Valeur spécifiée
Fabricant Beckhoff
Référence du modèle ELX3351
Nombre d’entrées 1 (configuration en pont complet)
Résistance nominale du pont 300 Ohm à 1,5 kOhm
Plage de mesure UD Max. -18 à +18 mV
Plage de mesure UREF Max. -12 à +12 V
Résolution 24 bits (représentation interne sur 32 bits)
Temps de conversion Typ. 1,6 ms
Résistance interne > 25 kOhm (UR, différentiel), > 1 MOhm (UD, différentiel)
Erreur de mesure < +/-0,5 % de la valeur pleine échelle (avec auto-étalonnage actif)
Consommation de courant E-bus Typ. 85 mA
Marquages Ex (ATEX) II 3(1)G Ex ec [ia Ga] IIC T4 Gc, II (1)D [Ex ia Da] IIIC, I (M1) [Ex ia Ma] I
Marquages Ex (IECEx) Ex ec [ia Ga] IIC T4 Gc, [Ex ia Da] IIIC, [Ex ia Ma] I
Température de fonctionnement -25 à +60 °C
Température de stockage -40 à +85 °C
Dimensions (W x H x P) 12 mm x 100 mm x 68 mm
Poids du produit Environ 60 g
Poids d’expédition (calculé) 2,0 kg (emballage industriel de protection compris)

Observations empiriques en ingénierie

Modèles alternatifs et compatibilité

Contrairement à la borne standard EL3351, conçue pour les zones non dangereuses, l’ELX3351 est exclusivement destinée aux boucles à sécurité intrinsèque Ex i. Les bornes standard de la série EL et celles de la série ELX ne peuvent pas être mélangées sur un même segment d’alimentation sans isolation physique appropriée. Vous devez utiliser une borne d’alimentation ELX9560 ou ELX9410 pour isoler les contacts d’alimentation à sécurité intrinsèque du segment standard de bornier EtherCAT, afin de préserver la validité de la certification Ex.

Pièges à éviter et remarques techniques

Lorsque vous utilisez l’ELX3351 dans des applications soumises à de fortes vibrations, comme des cuves de mélange ou des réacteurs chimiques, utilisez les filtres passe-bas dynamiques intégrés plutôt qu’un simple calcul de moyenne. Si la fonction d’auto-étalonnage est activée, de légères fluctuations de la durée des cycles de boucle peuvent se produire pendant les intervalles d’étalonnage (généralement toutes les quelques minutes). Veillez à ce que vos boucles de régulation TwinCAT tolèrent ces brèves variations de calcul de l’ordre de la microseconde, ou planifiez les étalonnages pendant les périodes d’inactivité connues du processus.

Conseils de mise en service et de câblage

Pour réduire le bruit de mesure sur les longs câbles reliés à la jauge de contrainte, utilisez des câbles à paires torsadées blindées, avec le blindage connecté à la terre fonctionnelle du boîtier de la borne. Pour respecter la norme CEI 60079-14, maintenez une distance de séparation d’au moins 50 mm entre le câblage à sécurité intrinsèque connecté à l’ELX3351 et tout câble non à sécurité intrinsèque dans l’armoire de commande.

Consignes d’installation

AVERTISSEMENT CRITIQUE : Mettez hors tension tous les contacts d’alimentation du système et tous les segments de bornes avant de monter, câbler ou configurer la borne ELX3351. Le fait de ne pas isoler l’alimentation peut entraîner la formation d’étincelles et compromettre la sécurité en atmosphère explosive. Vérifiez que le segment d’alimentation est isolé par une borne d’alimentation de la série ELX homologuée avant de mettre sous tension.
1
Montez l’ELX3351 sur un rail DIN standard de 35 mm conforme à la norme EN 60715 et fixez-le fermement à l’aide du verrou coulissant intégré.
2
Vérifiez que la double fente et le connecteur à clé sont correctement alignés avec les modules ELX adjacents sur le bus E.
3
Dénudez les connexions du capteur de pont sur 8–9 mm. À l’aide d’un tournevis plat, enfoncez les bornes à ressort, insérez le conducteur rigide ou muni d’un embout, puis relâchez pour le fixer.
4
Effectuez un contrôle de continuité et de barrière de boucle avant de mettre sous tension le segment d’alimentation isolé via la configuration système TwinCAT.

FAQ

Puis-je combiner l’ELX3351 avec des bornes standard de la série EL de Beckhoff sur le même rail DIN ?

Oui, mais elles doivent être physiquement séparées. Vous devez utiliser une borne d’alimentation ELX9560 ou ELX9410 pour isoler les contacts d’alimentation de la série ELX à sécurité intrinsèque des bornes standard non-Ex.

À quoi sert la fonction d’auto-étalonnage de cette borne ?

L’auto-étalonnage s’effectue automatiquement à intervalles réguliers. Des tensions de référence internes sont acheminées pour compenser la dérive thermique et le vieillissement des composants, afin de maintenir l’erreur de mesure en dessous de 0,5 %.

Cette borne prend-elle en charge les raccordements de jauges de contrainte à 6 fils ?

Cette borne est conçue pour les raccordements de ponts résistifs à 4 fils. Toutefois, les ponts à 6 fils peuvent être pris en charge en ramenant ensemble les lignes d’excitation et de mesure aux bornes de raccordement, bien qu’une configuration physique à 4 fils soit recommandée.

Que se passe-t-il si un fil de capteur est coupé ou court-circuité ?

La borne détecte les entrées différentielles hors plage (UD) ou la perte de tension de référence (UREF). TwinCAT représente ces états sous forme de variables de diagnostic dans l’image du processus, pour signaler directement les défauts au niveau du système.
