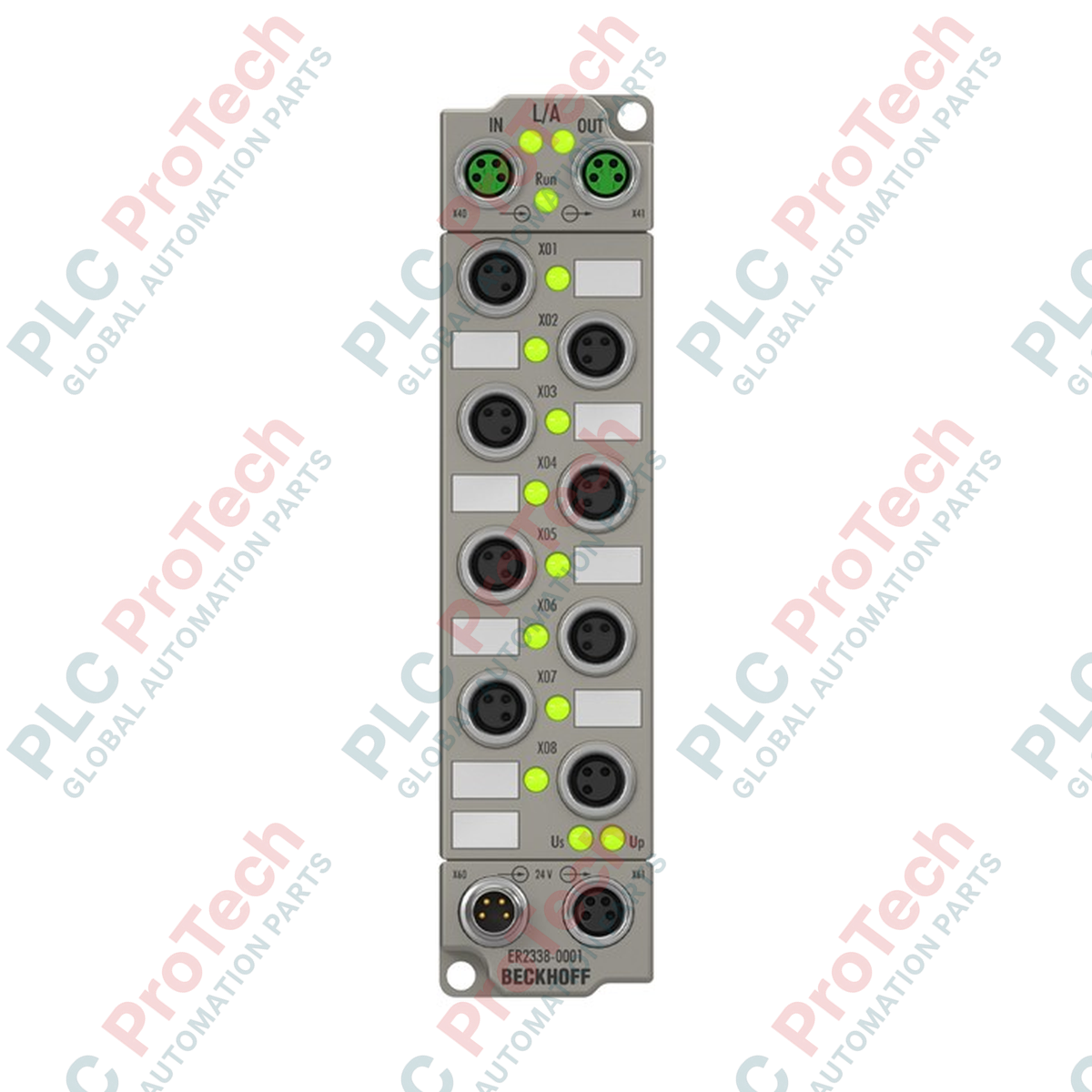

Module d’E/S numériques EtherCAT Box Beckhoff ER2338-0001

SKU ER2338-0001

En stock

Garantie 12 mois
Retours gratuits sous 30 jours

Fabricant : BECKHOFF
N° de produit : ER2338-0001
Pays d'origine :Allemagne
Type de produit : Modules d’E/S EtherCAT
Paiement : Virement bancaire, Western Union
Poids : 500g
Port d'expédition : Xiamen
Garantie : 12 mois

Description

Conçu pour fonctionner directement dans des environnements industriels difficiles sans armoire de commande, le Beckhoff ER2338-0001 permet le routage décentralisé de signaux de commande numériques bidirectionnels. Ce module EtherCAT Box dispose de 8 canaux numériques, configurables individuellement et librement comme entrées ou sorties. Grâce à sa configuration dynamique, il simplifie les ajustements de l’implantation des E/S sur le terrain et réduit l’encombrement matériel global des lignes de production complexes. Chaque canal est traité avec une grande précision temporelle et bénéficie d’un filtrage d’entrée intégré ainsi que d’une protection contre les courts-circuits pour les capteurs connectés.

Caractéristiques principales

Configuration flexible des E/S : 8 canaux numériques pouvant être configurés indépendamment comme entrées ou sorties.
Boîtier industriel robuste : Construction entièrement moulée en zinc injecté, avec indices de protection IP65, IP66 et IP67.
Communication haut débit : Deux interfaces EtherCAT M8 blindées et à vis pour une topologie linéaire directe.
Protection des capteurs et des charges : Alimentation des capteurs protégée contre les courts-circuits jusqu’à 0,5 A au total et protection thermique des sorties contre les surcharges.
Connexions M8 standard : Les connecteurs femelles M8 à 3 broches et codage A fournissent des interfaces physiques industrielles standard.

Applications industrielles

Lignes d’assemblage automobile : Routage décentralisé des capteurs et des actionneurs sur les bras robotisés et dans les cellules de soudage.
Transformation des aliments et des boissons : Zones de lavage nécessitant une protection robuste contre les conditions environnementales, sans boîtier de protection.
Convoyage et manutention des matériaux : Distribution décentralisée de capteurs photoélectriques, d’électrovannes et de commutateurs pneumatiques.

Spécifications techniques

Paramètre technique	Valeur de spécification
Fabricant	Beckhoff
Numéro de modèle	ER2338-0001
Protocole	EtherCAT
Interface de bus	2 x connecteurs femelles M8 blindés, à vis
Nombre de canaux	8 entrées ou sorties numériques, librement configurables
Connexions d’E/S	M8 x 1, 3 broches, codage A
Temps de filtrage de l’entrée	10 microsecondes
Plage de tension du signal « 0 »	−3 à +5 V
Plage de tension du signal « 1 »	11 à 30 V, courant d’entrée de 6 mA (EN 61131-2, type 3)
Alimentation des capteurs	À partir de la tension d’alimentation de la charge, 0,5 A maximum au total, protégé contre les courts-circuits
Types de charge pris en charge	Charge résistive, inductive ou de lampe
24 V CC (−15 % / +20 %)	Tension de charge nominale
Courant de sortie maximal	0,5 A par canal
Temps de commutation	TON typ. : 50 microsecondes, TOFF typ. : 100 microsecondes
Consommation de courant (US)	120 mA
Courant d’alimentation auxiliaire	typ. 20 mA + charge
Interface d’alimentation	Alimentation : 1 x M8 mâle à 4 broches ; aval : 1 x M8 femelle à 4 broches
Isolation électrique	500 V
Indice de protection	IP65/IP66/IP67 (conforme à la norme EN 60529)
Température de fonctionnement	−25 à +60 °C
Température de stockage	−40 à +85 °C
Poids du module	env. 265 g
Poids d’expédition (calculé)	2,0 kg

Configurations des ports et du câblage

Type d’interface	Format du connecteur	Affectation et fonction
Entrée/sortie de bus EtherCAT	2 x connecteurs femelles M8 blindés, à vis	Liaison de communication EtherCAT en aval/en amont.
Canaux d’E/S numériques (0-7)	8 prises M8 femelles, 3 broches, codage A	Signal numérique configurable et alimentation des capteurs. Broche 1 : alimentation des capteurs +24 V CC, broche 3 : GND, broche 4 : signal d’entrée/sortie.
Alimentation en entrée	1 prise M8 mâle, 4 broches	Tension du système/des capteurs (Us) et tension d’alimentation des charges périphériques (Up).
Alimentation en aval	1 prise M8 femelle, 4 broches	Alimentation en aval des modules EtherCAT Box adjacents.

Informations techniques empiriques

Modèles alternatifs et compatibilité

L’ER2338-0001 dispose de canaux entièrement configurables, ce qui en fait une pièce de rechange polyvalente et efficace pour remplacer, lors de modifications de machines, des unités à entrées numériques uniquement (ER1008) ou à sorties numériques uniquement (ER2008). Notez que les configurations ESI TwinCAT (EtherCAT Slave Information) doivent définir spécifiquement le profil de fonctionnement (mode Entrée ou Sortie) de chaque canal afin de correspondre au câblage physique.

Pièges liés aux applications et remarques d’ingénierie

La gestion thermique à l’intérieur de chemins de câbles complètement fermés et non ventilés doit faire l’objet d’une surveillance étroite. Bien que l’appareil soit spécifié jusqu’à une température ambiante de +60 °C, l’activation simultanée des 8 sorties à leur courant inductif maximal de 0,5 A provoque un échauffement localisé important dans le boîtier moulé. Veillez à maintenir un espacement approprié ou à utiliser une dissipation thermique par surface métallique si le courant de sortie cumulé dépasse 3,0 A.

Conseils de mise en service et de câblage

Lors de la mise en service, vérifiez que les circuits Us (alimentation du système) et Up (alimentation des charges) sont correctement isolés si des relais de sécurité sont installés. Une erreur fréquente consiste à relier Us et Up à la même ligne d’alimentation de terrain, ce qui neutralise les circuits externes de mise hors tension des sorties liés à la sécurité. Serrez toujours tous les connecteurs M8 à exactement 0,4 Nm afin de préserver l’étanchéité environnementale.

Consignes d’installation

AVERTISSEMENT CRITIQUE : Avant de câbler, de monter ou d’effectuer la maintenance du module, assurez-vous que toutes les sources d’alimentation de commande 24 V CC (Us) et d’alimentation des charges périphériques (Up) sont complètement hors tension. Vérifiez l’absence de tension à l’aide d’un instrument de mesure étalonné. Le fait de ne pas isoler les lignes d’alimentation peut entraîner des dommages matériels ou l’activation inattendue de l’appareil, ce qui peut endommager l’équipement ou provoquer des blessures.

1

Montage mécanique : Fixez le châssis physique directement au bâti de la machine ou au profilé de montage à l’aide de deux vis M3. Assurez-vous que la surface de montage est propre afin d’optimiser la conduction thermique.

2

Câblage EtherCAT et alimentation : Connectez le câblage EtherCAT M8 blindé aux ports IN et OUT. Connectez le câble d’alimentation M8 à 4 broches fournissant du 24 V CC au port d’alimentation d’entrée. Protégez les ports inutilisés avec des capuchons de protection IP67 afin d’empêcher la pénétration d’humidité ou de particules.

3

Configuration logicielle : Mettez le système sous tension, analysez le réseau EtherCAT dans TwinCAT et importez le fichier XML (ESI) approprié. Mappez les canaux individuels en tant qu’entrées ou sorties dans votre projet API avant l’exécution de la logique du système.

FAQ

Chaque canal de ce module peut-il être configuré simultanément comme entrée ou comme sortie ?

Oui. Chacun des 8 canaux de ce module est librement configurable. Vous pouvez définir n'importe quelle combinaison d'entrées et de sorties à l'aide du logiciel de configuration TwinCAT, afin de l'adapter aux besoins de votre câblage sur le terrain.

Quelle est la capacité de courant maximale de l'alimentation des capteurs ?

L'alimentation des capteurs fournit un courant total maximal de 0,5 A sur l'ensemble des canaux. Elle est entièrement protégée contre les courts-circuits. Si la consommation d'un capteur individuel est élevée, vérifiez que la consommation totale reste inférieure à ce seuil de 0,5 A.

Comment le module signale-t-il un court-circuit sur un canal de sortie ?

Les sorties sont protégées contre les courts-circuits. En cas de surcharge, le module désactive la sortie et transmet l'état de défaut au contrôleur via les données de processus EtherCAT cycliques.

Ai-je besoin d'outils spéciaux pour maintenir l'étanchéité IP67 lors de l'installation ?

Oui, nous recommandons vivement d'utiliser une clé dynamométrique étalonnée pour les connecteurs M8 et de serrer exactement à 0,4 Nm. Un serrage insuffisant permet l'infiltration d'humidité, tandis qu'un serrage excessif peut fissurer les filetages internes du connecteur.
