Description

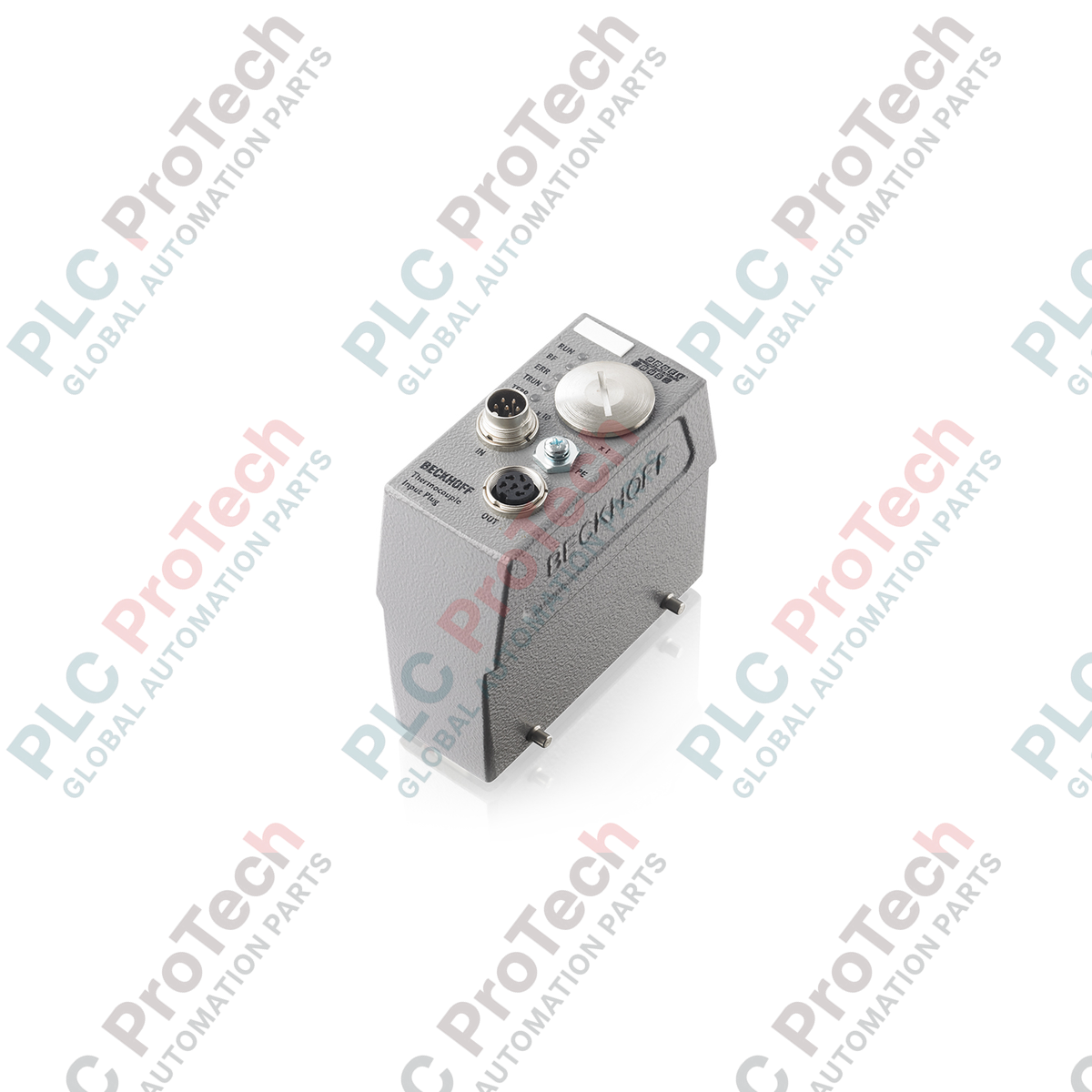

Le BECKHOFF FM3312-B310-1010 est un module de bus de terrain décentralisé haute densité conçu pour l’acquisition directe de 12 canaux de mesure de température par thermocouples au maximum. Fonctionnant comme un nœud sur un réseau PROFIBUS DP, ce module permet la surveillance à distance de la température sans nécessiter d’armoire de commande distincte. Il accepte directement les thermocouples de type J et K, ainsi que les signaux de tension linéaire en millivolts (mV), ce qui le rend adapté à la détection thermique distribuée dans les machines et les installations industrielles.

Le module présente une conception mécanique robuste, intégrant une interface à connecteur Han24E dans un boîtier additionnel de type B à contacts plaqués or. Cette construction garantit une transmission stable des signaux basse tension, même dans des environnements physiques difficiles. La communication avec le contrôleur de niveau supérieur est assurée par une interface PROFIBUS DP haut débit, prenant en charge des débits de données allant jusqu’à 12 Mbauds. La configuration des paramètres et les diagnostics peuvent être effectués à l’aide de l’outil logiciel Beckhoff KS2000 ou directement via le contrôleur de bus de terrain.

Pour préserver une excellente intégrité du signal dans les environnements électriques perturbés, le module assure une isolation électrique entre les canaux de mesure et la tension de commande, ainsi qu’entre l’électronique de commande et l’interface de bus de terrain PROFIBUS. Les différentes variantes de filtrage d’entrée configurables permettent aux ingénieurs d’ajuster les caractéristiques de réponse du module en fonction du bruit environnemental et de la dynamique thermique propres à l’application.

Fonctionnalités

• 12 canaux d’entrée indépendants pour thermocouples prenant en charge les capteurs de type J et de type K.
• Mode de mesure directe de tension linéaire en millivolts (mV).
• Interface de bus de terrain PROFIBUS DP intégrée, avec des débits allant jusqu’à 12 Mbauds.
• Boîtier robuste de type B équipé d’un insert à broches Han24E avec contacts plaqués or dur.
• Filtrage configurable du signal d’entrée avec cinq variantes distinctes.
• Schéma de raccordement haute densité à 2 fils pour thermocouples.
• Configuration directe via l’interface logicielle KS2000 ou l’automate maître.
• Isolation électrique de 500 V entre les canaux d’entrée et la tension de commande.

Applications

• Mesure décentralisée de la température en plusieurs points dans les machines de traitement.
• Lignes d’extrusion et systèmes de moulage par injection des plastiques.
• Surveillance thermique des fours industriels et des équipements de traitement thermique.
• Essais environnementaux distribués et suivi de la température sur des sites isolés.

Spécifications techniques

Raccordements / interfaces

Consignes d’installation

1. Assurez-vous que tous les systèmes électriques et de commande locaux sont complètement hors tension avant de commencer l’installation physique.
2. Montez le module sur la surface de montage prévue à l’aide du boîtier additionnel structurel AGG et de l’ensemble de support de verrouillage.
3. Raccordez les lignes d’alimentation 24 V CC en veillant à respecter la polarité et les bonnes pratiques de mise à la terre.
4. Acheminez et raccordez le faisceau de câbles de thermocouple robuste via l’insert industriel Han24E, en vous assurant que les broches plaquées or sont propres et exemptes de contaminants. Maintenez la longueur des câbles de thermocouple en dessous de 10 mètres pour éviter la dégradation du signal.
5. Connectez le câble de communication PROFIBUS DP à l’aide du connecteur à vis DIN 45322 à 6 broches. Utilisez des câbles PROFIBUS blindés certifiés afin d’éviter les interférences électromagnétiques.
6. Après inspection du matériel, mettez l’appareil sous tension et utilisez l’outil KS2000 ou le contrôleur PROFIBUS pour définir le type de capteur approprié (type J, K ou mV) et configurer la variante souhaitée du filtre d’entrée numérique.
