Description

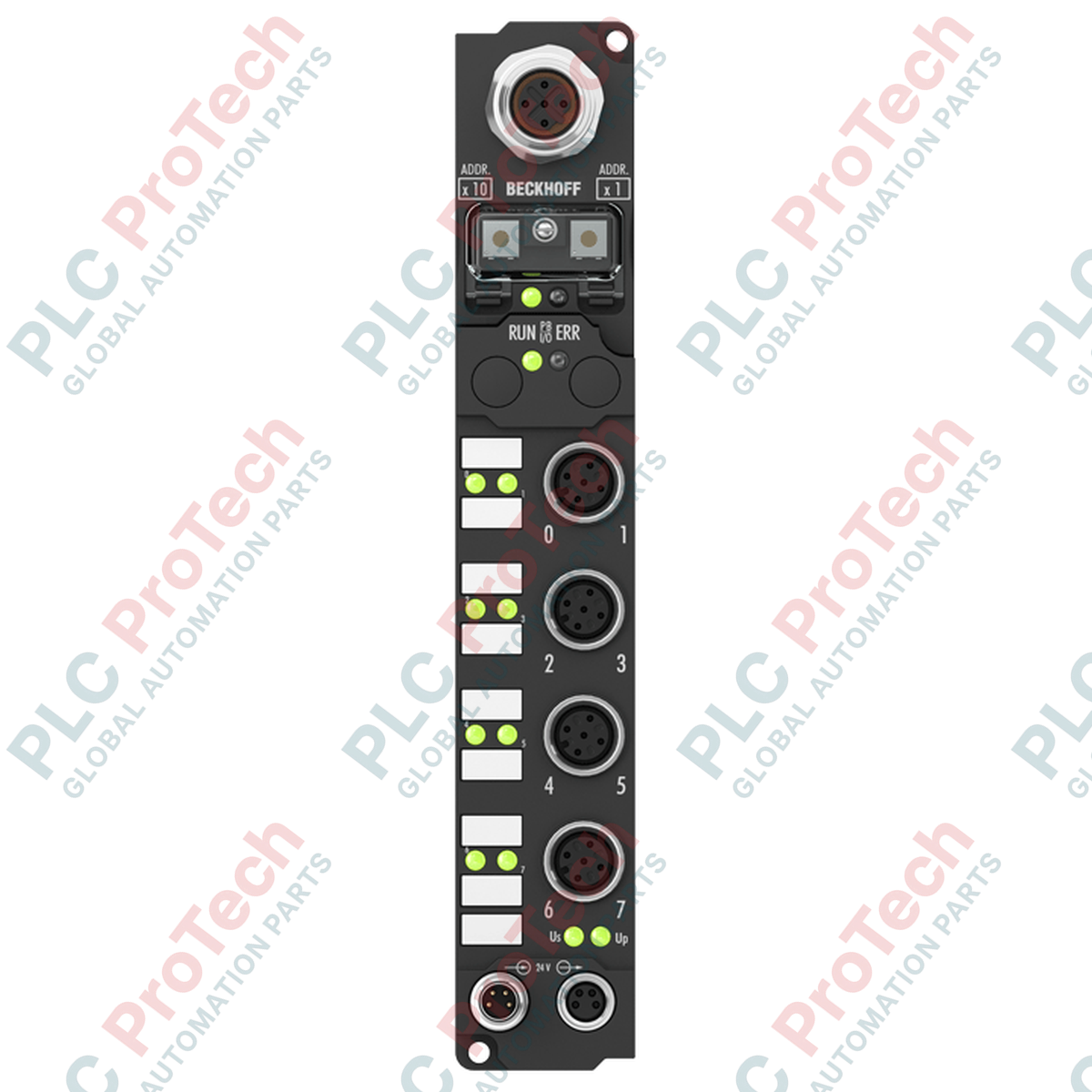

Les architectures opérationnelles décentralisées bénéficient de la conception physique et électrique robuste de l’unité d’interface de bus de terrain Beckhoff IP2302-B800. Ce système intègre des capacités d’E/S numériques haute densité directement au niveau de la machine, éliminant ainsi le besoin d’armoires électriques coûteuses. Fonctionnant via une interface RS485, ce module permet des communications série fiables sur de longues distances dans des environnements industriels fortement bruyants. Avec 4 entrées numériques dotées d’un filtre d’entrée de 3 ms et 4 sorties numériques fournissant jusqu’à 0,5 A par canal, l’unité offre une solution de commande locale équilibrée pour les capteurs et les actionneurs utilisant une technologie de connexion M12 standard.
Caractéristiques
-
Configuration E/S bidirectionnelle : équipée de 4 entrées numériques et de 4 sorties numériques pour gérer les capteurs et les actionneurs locaux depuis une seule station.
-
Interface de communication série : la couche physique RS485 intégrée assure une transmission stable des données sur de longues distances dans des environnements industriels fortement perturbés.
-
Filtrage optimisé des entrées : le matériel d’entrée comprend un filtre matériel de 3 ms qui empêche les déclenchements intempestifs dus au rebond des interrupteurs mécaniques et aux parasites électriques.
-
Sorties protégées contre les courts-circuits : les sorties 24 V CC côté haut fournissent jusqu’à 0,5 A de courant continu et sont protégées contre les surcharges et les défauts thermiques.
-
Protection IP67 robuste : boîtier entièrement étanche conçu pour résister à l’humidité, à la poussière et aux lavages directs aux liquides, sans boîtier de protection secondaire.
Applications
-
Lignes d’assemblage automobile : montage direct sur des structures mécaniques pour le raccordement localisé de capteurs de proximité et de vannes pneumatiques.
-
Systèmes de convoyage et de manutention : commande directe des trieurs, des aiguillages et des capteurs photoélectriques sur de longues liaisons de bus RS485.
-
Machines d’emballage : déploiement compact sur site, sur des indexeurs rotatifs et des tables d’indexation rapides lorsque l’espace dans l’armoire est insuffisant.
Spécifications techniques
| Paramètre |
Valeur de la spécification |
| Fabricant |
Beckhoff Automation GmbH & Co. KG |
| Référence du modèle |
IP2302-B800 |
| Interface de bus de terrain |
RS485 |
| Entrées numériques |
4 canaux (24 V CC) |
| Temps de filtrage des entrées |
3 ms |
| Sorties numériques |
4 canaux (24 V CC, protégés contre les courts-circuits) |
| Courant de sortie maximal |
0,5 A par canal |
| Méthode de connexion des E/S |
Connecteur M12 (verrouillage à vis) |
| Température de fonctionnement |
0 à 55 °C |
| Température de stockage |
-25 à 85 °C |
| Classe de protection |
IP67 (lorsque tous les ports inutilisés sont obturés) |
| Pays d’origine |
Allemagne |
| Poids d’expédition (calculé) |
2,0 kg (emballage de protection inclus) |
Informations techniques empiriques
Modèles alternatifs et compatibilité
L’IP2302-B800 appartient à l’ancienne architecture Beckhoff Fieldbus Box. Lors de l’intégration de ce module dans des réseaux EtherCAT plus récents, il convient de sélectionner une passerelle ou un coupleur correspondant (comme les Fieldbus Boxes de la série EP), sauf si des interfaces de communication RS485 natives sont déjà établies dans votre système de commande PLC. Notez que les paramètres d’adressage du micrologiciel sont définis au moyen de commutateurs rotatifs physiques situés sur le côté du boîtier ; conservez ces réglages lors du remplacement d’un ancien matériel par un nouveau.
Pièges d’application et remarques techniques
Bien que les sorties soient individuellement prévues pour 0,5 A, les ingénieurs doivent calculer le courant de charge total cumulé circulant dans le boîtier de commande. Le dépassement des limites thermiques internes déclenchera les mécanismes intégrés d’arrêt thermique. En outre, lorsque de longues liaisons de câbles RS485 sont déployées parallèlement à des câbles de moteur haute tension, les tensions transitoires induites peuvent corrompre les trames série. Il est essentiel de maintenir une séparation physique entre les lignes de signal et d’alimentation.
Conseils de mise en service et de câblage
Pour garantir la stabilité de la communication RS485, veillez à installer physiquement une résistance de terminaison de 120 ohms aux points de début et de fin absolus du segment de communication. Utilisez toujours un câble blindé à paires torsadées, spécifiquement certifié pour les protocoles réseau RS485. Reliez le blindage à la terre en un seul point central afin d’éviter les boucles de masse susceptibles de dégrader l’intégrité du signal.
Directives d’installation
AVERTISSEMENT CRITIQUE : Avant toute tentative d’installation matérielle, de mise en service ou de remplacement physique, assurez-vous que toutes les alimentations auxiliaires (à la fois l’alimentation de commande logique et les lignes d’alimentation de charge des sorties d’actionneur) sont complètement hors tension. Vérifiez qu’aucune tension n’est présente sur l’ensemble des lignes de bornes afin d’éviter d’endommager les circuits sensibles des pilotes de communication série.
1
Montage mécanique : Fixez solidement le Fieldbus Box sur une surface structurelle plane et amortissant les vibrations à l’aide de deux boulons M4. Veillez à ce que le plan de montage soit uniforme afin d’éviter toute contrainte physique sur le boîtier.
2
Configurer l’adresse du nœud réseau : Définissez l’adresse unique du nœud à l’aide des commutateurs rotatifs de codage matériels situés sous le capuchon de protection vissé. Serrez fermement le capuchon de protection après la configuration afin de préserver l’étanchéité IP67.
3
Raccordement du bus de terrain : Acheminez et fixez la ligne de communication RS485 vers le port de connecteur M12 désigné pour le bus de terrain. Serrez les bagues vissées M12 à la main afin de garantir une interface parfaitement étanche à la poussière et à l’eau.
4
Câblage de l’alimentation et des E/S : Raccordez l’alimentation 24 V CC ainsi que les capteurs et actionneurs locaux individuels. Obturez tous les ports M12 inutilisés avec des capuchons de protection de qualité industrielle afin d’empêcher toute contamination environnementale et toute pénétration d’humidité.
