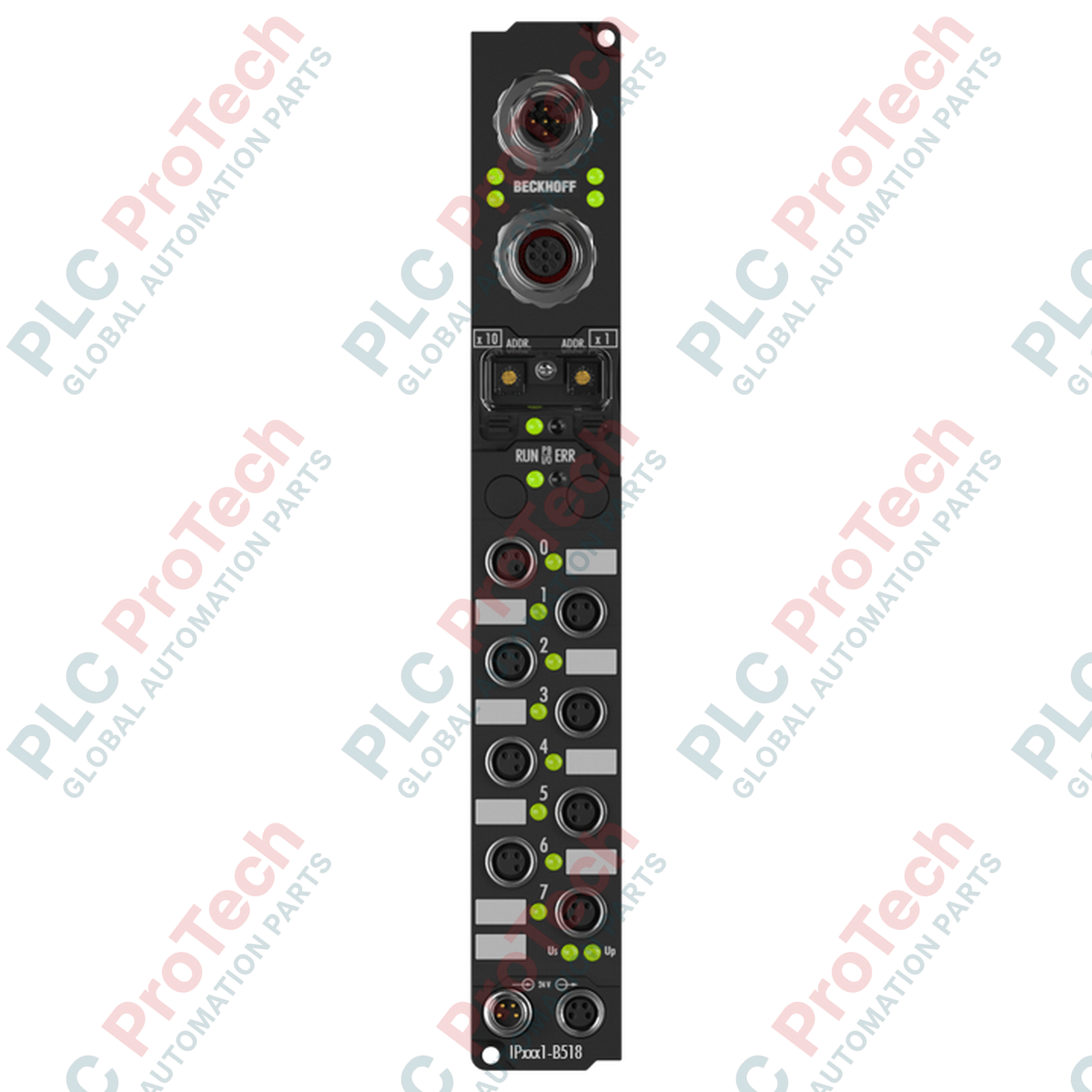

Module d’E/S numériques Beckhoff IP2321-B518 pour boîtier de bus de terrain

SKU IP2321-B518

En stock
  • Garantie 12 mois
  • Retours gratuits sous 30 jours
  • Fabricant : BECKHOFF

  • N° de produit : IP2321-B518

  • Pays d'origine :Allemagne

  • Type de produit : Modules d’E/S pour bus de terrain

  • Paiement : Virement bancaire, Western Union

  • Poids : 2000g

  • Port d'expédition : Xiamen

  • Garantie : 12 mois

Description

Pour optimiser la distribution locale des E/S dans les réseaux CANopen, le Beckhoff IP2321-B518 coordonne des points d’automatisation à haute densité directement sur le terrain. Ce module de bus de terrain robuste intègre des entrées et des sorties numériques dans un format compact, conçu pour un montage décentralisé sans armoire électrique. Doté de capacités de communication CANopen hautes performances, le module gère l’acquisition des signaux et la commande des actionneurs dans des environnements exigeants, tout en réduisant la complexité du câblage sur le terrain grâce à des topologies réseau à bouclage intégré.

Caractéristiques principales

  • Architecture distribuée : Sa conception compacte pour montage sur machine élimine le besoin de boîtiers de raccordement ou d’armoires de commande de protection.
  • Configuration hybride des E/S : Équipé de 4 entrées numériques (24 V CC avec un temps de filtrage de 3 ms) et de 4 sorties numériques (24 V CC avec une capacité de sortie pouvant atteindre 2 A par canal).
  • Interface de bus de terrain : Émetteur-récepteur CANopen intégré prenant en charge les réseaux de bus industriels à haut débit.
  • Connecteur en T intégré : Simplifie le câblage réseau en permettant un raccordement en chaîne linéaire CANopen sans répartiteurs externes supplémentaires.
  • Interface de connexion M8 : Les connexions à vis M8 industrielles normalisées garantissent un câblage très fiable et résistant aux vibrations.

Applications

  • Réseaux de convoyeurs et systèmes de tri des chaînes de montage automobile.
  • Machines d’emballage décentralisées fonctionnant dans des environnements soumis à de fortes vibrations.
  • Automatisation de machines-outils nécessitant une agrégation locale de solénoïdes et de capteurs à courant élevé.
  • Systèmes de manutention utilisant des nœuds de commande CANopen distribués.

Caractéristiques techniques

Paramètre de spécification Valeur technique
Fabricant Beckhoff
Modèle IP2321-B518
Protocole de bus de terrain CANopen
Entrées numériques 4 canaux (24 V CC)
Temps de filtrage des entrées 3 ms
Sorties numériques 4 canaux (24 V CC)
Courant de sortie max. 2 A par canal
Connexion des E/S Connecteurs à vis M8
Connexion au bus de terrain M12 (avec connecteur en T intégré)
Tension de fonctionnement 24 V CC
Poids d’expédition (calculé) 2,0 kg

Perspectives d’ingénierie empiriques

Modèles alternatifs et compatibilité

Le IP2321-B518 est conçu pour les réseaux de commande basés sur CANopen. Lors de la migration d’installations anciennes de CANopen vers des architectures EtherCAT, ce module ne peut pas être converti directement en EtherCAT. Les ingénieurs en intégration de systèmes peuvent envisager le boîtier EtherCAT Beckhoff EP2338-0002 comme solution de remplacement à haute densité, ou utiliser une passerelle locale de couplage EtherCAT vers CANopen afin de conserver les câblages de terrain IP2321-B518 existants sans remplacer le câblage physique au niveau du terrain.

Pièges liés à l’application et notes d’ingénierie

Bien que le module prenne en charge un courant de sortie pouvant atteindre 2 A par canal, les ingénieurs chargés de la mise en service doivent calculer le courant de charge total cumulé de toutes les sorties actives. Le dépassement de la capacité totale de courant des bornes sur l’alimentation auxiliaire M8 peut provoquer une contrainte thermique localisée ou des défauts de sous-tension inattendus du côté commande du circuit, entraînant l’arrêt des sorties du module afin de protéger ses composants à semi-conducteurs internes.

Conseils de mise en service et de câblage

Lors du déploiement de réseaux CANopen avec le connecteur en T intégré, veillez à ce que les extrémités physiques du réseau soient équipées de résistances de terminaison adaptées de 120 ohms. Pour conserver l’indice de protection IP67, toutes les prises M8 et M12 inutilisées doivent être obturées avec des capuchons de protection Beckhoff, serrés à un couple d’environ 0,4 Nm. Un serrage excessif peut fissurer les filetages en plastique de la structure et compromettre l’étanchéité du module à l’humidité.

Consignes d’installation

AVERTISSEMENT DE SÉCURITÉ CRITIQUE

Assurez-vous que tous les systèmes électriques principaux, les tensions de commande et les alimentations auxiliaires des actionneurs sont totalement hors tension avant de monter, câbler ou configurer le module de bus de terrain. Le fait de ne pas isoler les lignes d’alimentation peut entraîner de graves dommages matériels, une électrocution ou des mouvements mécaniques inattendus des machines de terrain raccordées.

1

Fixez solidement le module directement au châssis de la machine à l’aide des trous de montage standard. Veillez à ce que la surface de contact soit plane afin d’éviter toute torsion mécanique lors du serrage.

2

Configurez l’adresse du nœud CANopen à l’aide des commutateurs rotatifs protégés. Veillez à ce que les identifiants des nœuds ne soient pas en conflit avec ceux d’autres appareils de bus de terrain actifs.

3

Raccordez les entrées et sorties numériques M8, en veillant particulièrement à l’orientation du détrompeur des câbles de capteur et d’actionneur.

4

Raccordez les liaisons réseau CANopen entrantes et sortantes au moyen du connecteur en T intégré. Vérifiez que la ligne de bus est correctement terminée aux limites physiques du réseau.

5

Mettez sous tension l’alimentation système 24 V CC et les lignes d’alimentation des charges, puis lancez les diagnostics réseau standard sur votre contrôleur pour vérifier la stabilité de la communication des nœuds.

FAQ

Ce module peut-il être utilisé directement dans un réseau de commande EtherCAT ?

Non, ce module est spécialement configuré pour les communications sur bus de terrain CANopen. Pour l’intégrer à un réseau EtherCAT, vous devez utiliser une passerelle EtherCAT-CANopen ou un coupleur de communication.

Quelle est la limite maximale de courant de sortie par voie de sortie numérique ?

Chaque voie de sortie numérique peut fournir un courant de charge continu jusqu’à 2,0 A sous 24 V CC, ce qui convient à la commande directe de solénoïdes de forte puissance, de relais et d’autres actionneurs de terrain.

Comment les connexions d’E/S inutilisées sont-elles protégées sur ce boîtier de bus de terrain ?

Pour garantir une protection structurelle IP67 contre l’humidité et la poussière, tous les ports M8 et M12 non utilisés doivent être obturés à l’aide de bouchons à vis de protection de qualité industrielle standard, serrés à 0,4 Nm.

L’interface CANopen nécessite-t-elle une résistance de terminaison externe ?

Oui, si ce boîtier est installé comme dernier appareil physique à l’extrémité du segment de réseau CANopen, un bouchon de terminaison standard de 120 ohms doit être vissé dans le port de bus auxiliaire.
