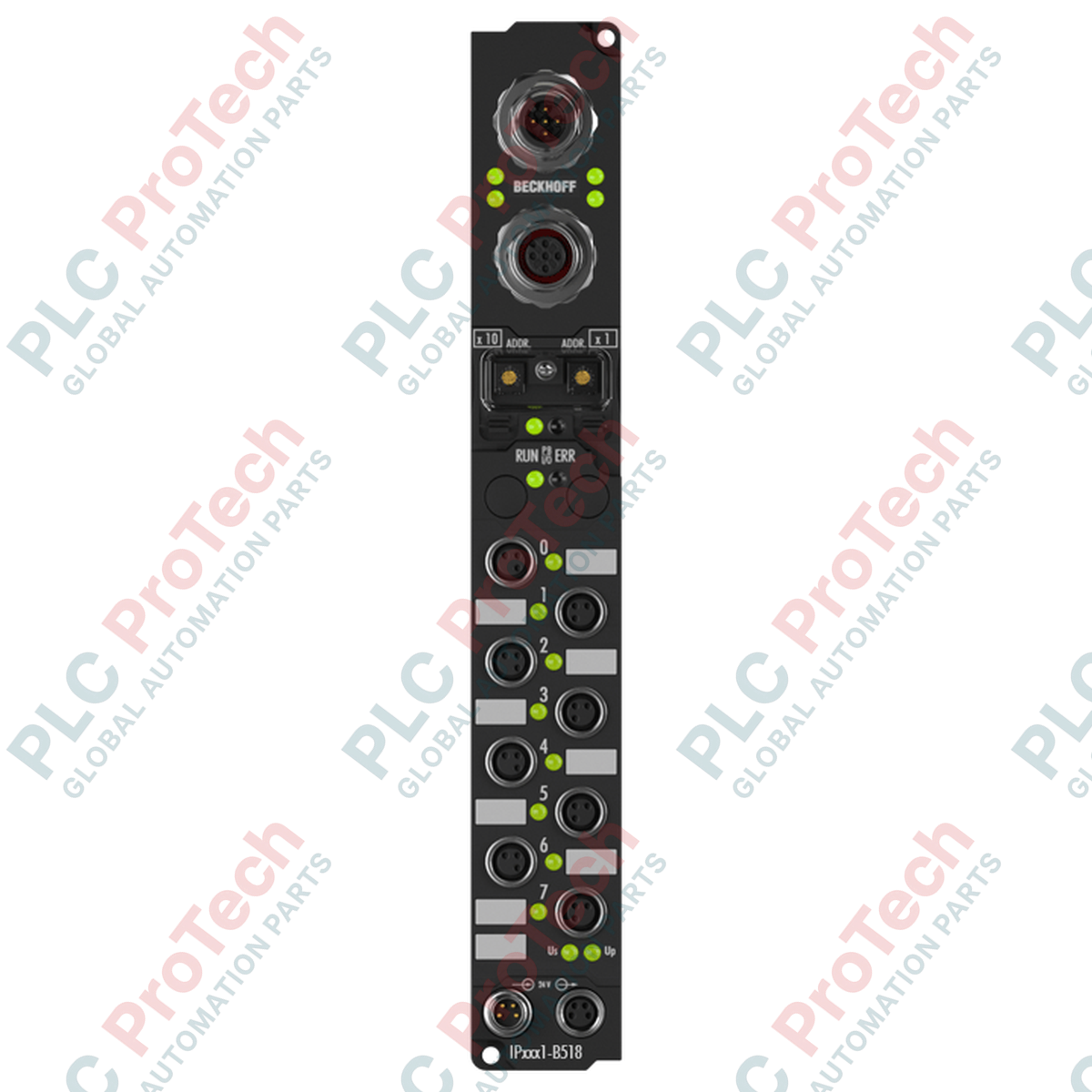

BECKHOFF IP2401-B518 Fieldbus Box

Description

Le BECKHOFF IP2401-B518 est un coupleur CANopen Box hautes performances conçu pour le système d’E/S décentralisées Fieldbus Box. Ce module sert de passerelle robuste entre un réseau industriel CANopen et des modules d’extension locaux, permettant une acquisition et une commande efficaces des données directement sur les machines, sans nécessiter d’armoire de commande traditionnelle.

Conçu pour les environnements industriels exigeants, le BECKHOFF IP2401-B518 est doté d’un boîtier compact entièrement étanche offrant une résistance exceptionnelle à l’humidité, à la poussière, aux vibrations et aux chocs mécaniques. Sa configuration intégrée avec connecteur en T M12 simplifie la topologie du réseau en permettant le chaînage direct de l’interface de bus CANopen, réduisant ainsi la complexité du câblage et le temps d’installation.

Caractéristiques

• Interface directe entre les réseaux CANopen et les modules d’extension Fieldbus Box décentralisés.
• Connecteur en T CANopen intégré utilisant une fiche M12 et une prise M12.
• Détection automatique des débits de transmission allant de 10 kbaud à 1 Mbaud.
• Prend en charge jusqu’à 16 objets de données de processus (PDO) d’émission et 16 de réception.
• Fonctionnalités CANopen complètes, notamment la surveillance de présence, la surveillance des nœuds, les objets d’urgence, le mappage des variables et l’enregistrement/la restauration des paramètres.
• Options de configuration flexibles via l’interface série KS2000 ou directement par le contrôleur à l’aide d’objets de données de service (SDO).
• Boîtier étanche avec indice de protection IP65/66/67, adapté au montage direct dans des zones humides ou soumises à de fortes vibrations.

Applications

• Commande décentralisée des machines et architectures d’automatisation sans armoire.
• Fabrication de machines modulaires nécessitant une intégration rapide du bus de terrain.
• Installations en environnements difficiles exposées à la poussière, aux liquides ou au lavage direct.
• Collecte de données distribuée sur des réseaux CANopen étendus.

Spécifications techniques

Généralités

Communication CANopen et bus de terrain

Caractéristiques électriques

Connexions / interfaces

Consignes d’installation

1. Vérifiez que le numéro de modèle IP2401-B518 correspond aux exigences de configuration de votre système avant de commencer l’installation.
2. Assurez-vous que toutes les sources d’alimentation électrique (tension de commande et alimentation de la charge) sont complètement hors tension avant de monter ou de câbler le module.
3. Montez l’appareil à plat sur une surface stable de la machine ou sur un rail de montage, à l’aide de vis de fixation appropriées insérées dans les points de montage intégrés.
4. Raccordez les câbles du bus CANopen à l’aide du connecteur mâle et de la prise M12, en veillant à visser les connecteurs à la main afin de préserver l’étanchéité environnementale IP67.
5. Raccordez la tension de commande de 24 V CC au connecteur d’alimentation mâle M8 et utilisez le connecteur femelle M8 pour acheminer l’alimentation vers les modules en aval, le cas échéant.
6. Vérifiez le blindage et les connexions de mise à la terre du réseau CANopen afin d’éviter les interférences électromagnétiques.
7. Mettez le contrôleur sous tension et vérifiez son fonctionnement normal à l’aide des LED de diagnostic.
