Description

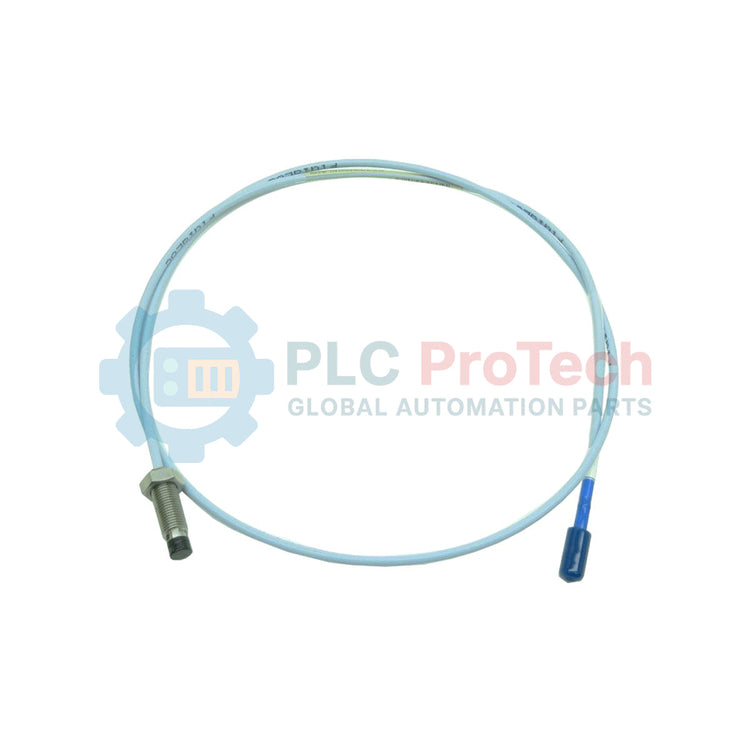

Les mesures sans contact du déplacement et des vibrations d’arbres dans les machines critiques sont rendues possibles par le 330101-00-09-10-02-CN, une sonde de proximité de 8 mm conçue pour l’industrie et appartenant à la série 3300 XL, devenue une référence du secteur. Ce capteur hautement fiable convertit un micro-déplacement physique en un signal électrique proportionnel lorsqu’il est connecté à un capteur proximitors compatible, permettant ainsi une surveillance continue de l’état des équipements et une protection contre les défaillances mécaniques.

Fabriqué sans armure de protection, ce modèle est doté d’un filetage 3/8-24 UNF optimisé pour une intégration directe dans le carter et un réglage précis de l’entrefer. L’extrémité de la sonde est constituée de sulfure de polyphénylène (PPS) haute performance, tandis que le corps fileté est en acier inoxydable AISI 303 ou 304. Ces matériaux robustes garantissent l’intégrité structurelle et la résistance chimique dans des conditions thermiques extrêmes et des environnements industriels exigeants.

Caractéristiques

• Longueur non filetée optimisée à 0 pouce pour un montage à faible encombrement.
• Longueur totale du boîtier de 0,9 pouce offrant une empreinte physique compacte.
• Longueur physique totale du câble de 1,0 mètre (3,3 pieds) pour une connexion directe à des câbles prolongateurs intermédiaires.
• Terminaison par un connecteur coaxial miniature ClickLoc assurant des liaisons de signal fiables, sécurisées et résistantes aux vibrations.
• Construction en matériaux haut de gamme avec une extrémité de sonde en PPS et un corps en acier inoxydable.
• Gaine de câble standard non armée conçue pour un acheminement flexible à l’intérieur de boîtiers ou de conduits protégés.

Applications

• Surveillance continue des vibrations radiales sur les machines équipées de paliers à film fluide.
• Mesure de la position de poussée axiale sur les turbines à vapeur et à gaz.
• Suivi de la dilatation du carter et de l’excentricité de l’arbre dans les centrales de production d’électricité.
• Protection des machines tournantes critiques dans les raffineries de pétrole et de gaz, les installations pétrochimiques et les applications industrielles lourdes.

Spécifications techniques

Connexions et interfaces

Directives d’installation

• Limites de couple : Ne dépassez pas le couple de montage maximal recommandé pour les filetages 3/8-24 UNF afin d’éviter d’endommager le boîtier du capteur ou d’arracher les filets.
• Étalonnage de l’entrefer : Utilisez un voltmètre étalonné connecté à la sortie du capteur proximitors afin d’établir l’entrefer physique approprié (généralement une polarisation de -10.0 Vdc correspondant au milieu de la plage dynamique).
• Protection du câble : Comme ce modèle n’est pas armé, veillez à faire passer le câble coaxial dans un conduit de protection ou dans des chemins de câbles sécurisés afin de le protéger contre l’écrasement mécanique ou la dégradation chimique.
• Rayon de courbure : Respectez le rayon de courbure minimal du câble coaxial standard lors de l’installation afin d’éviter une atténuation permanente ou des parasites sur le signal.
