Description

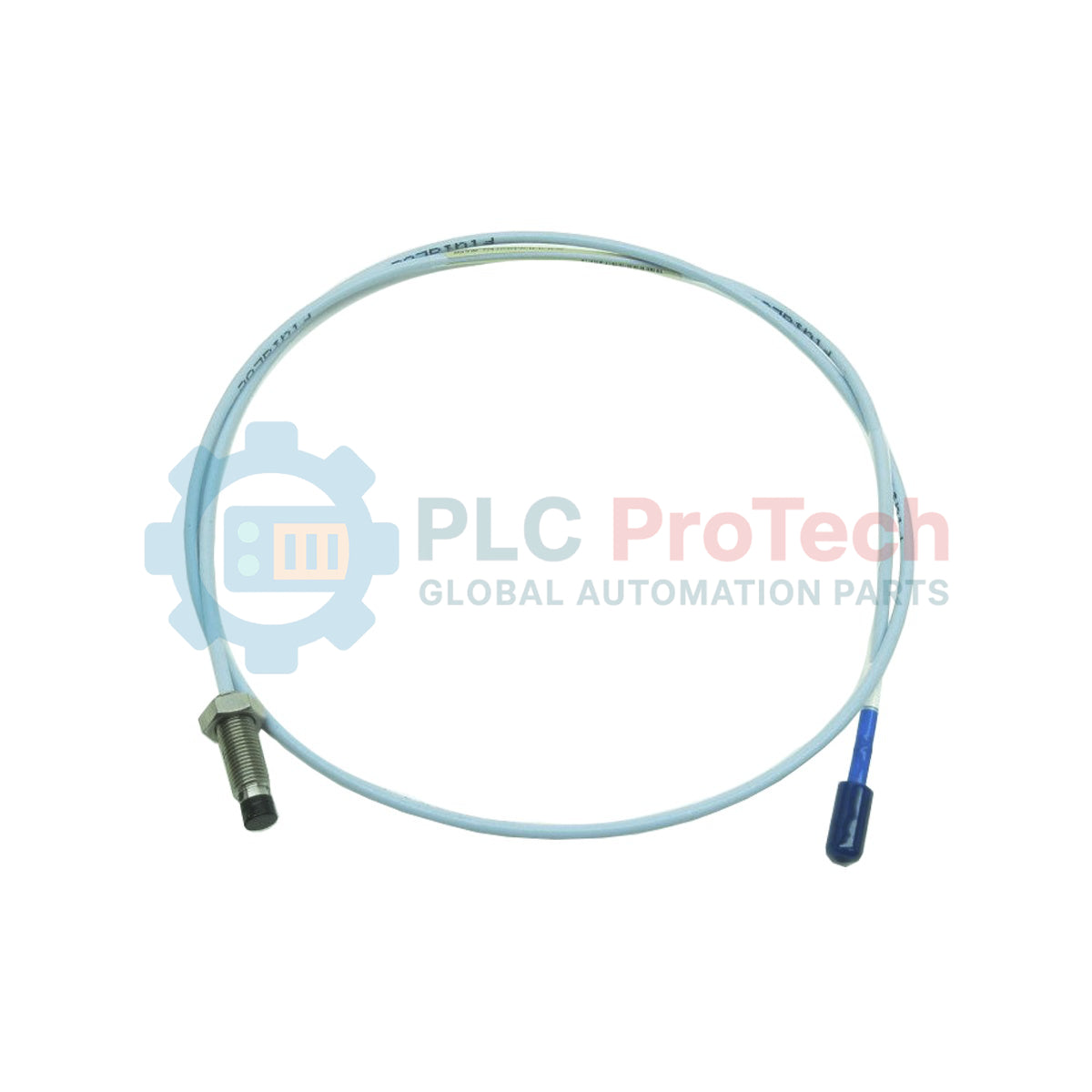

Les systèmes industriels de surveillance de l’état des machines s’appuient sur la sonde de proximité Bently Nevada 330101-00-12-10-01-CN pour fournir des mesures de haute précision des vibrations et de la position de l’arbre. Cette sonde est un composant essentiel du système de transducteur de proximité 3300 XL 8 mm, qui utilise la technologie des courants de Foucault pour fournir une tension de sortie directement proportionnelle à la distance entre l’embout de la sonde et la cible observée. Conçue pour s’interfacer parfaitement avec les capteurs Proximitor 3300 XL, elle excelle dans la capture des mesures statiques (position) et dynamiques (vibrations) sur les machines à paliers lisses.

La configuration de ce modèle spécifique (330101-00-12-10-01-CN) comprend une longueur non filetée de 0,0 pouce, une longueur totale de boîtier de 1,2 pouce, une longueur totale de 1,0 mètre et un connecteur ClickLoc coaxial miniature doté d’un protecteur de connecteur intégré. Il utilise un câble coaxial standard isolé au FEP. Étalonné par défaut sur une cible en acier AISI 4140, ce système de transducteur offre une interchangeabilité complète des composants, éliminant toute nécessité de réétalonnage sur site par l’utilisateur.

Caractéristiques

• Interchangeabilité complète : Élimine la nécessité d’un étalonnage sur établi ou d’une appairage individuel des sondes, des câbles d’extension et des capteurs Proximitor.
• Technologie de moulage TipLoc : Assure une liaison robuste et étanche entre l’embout de sonde en sulfure de polyphénylène (PPS) et le boîtier en acier inoxydable.
• Conception CableLoc : Offre une résistance à la traction pouvant atteindre 330 N (75 lbf), garantissant une fixation sûre du câble de la sonde à son embout.
• Connecteurs résistants à la corrosion : Les connecteurs ClickLoc plaqués or se verrouillent fermement avec un serrage manuel, évitant tout desserrage accidentel.
• Conformité à la norme API 670 : Conforme intégralement aux spécifications de configuration mécanique, de plage linéaire, de précision et de stabilité thermique de la norme 670 de l’American Petroleum Institute (API).

Applications

• Machines à paliers lisses (turbines, compresseurs, pompes et générateurs) pour la surveillance des vibrations radiales et de la position axiale.
• Mesures de référence du Keyphasor et de l’angle de phase.
• Systèmes de détection du tachymètre, de la vitesse et de la survitesse.

Spécifications techniques

Directives d’installation

• Couple du connecteur : Les connecteurs ClickLoc doivent uniquement être serrés à la main. Ils émettent un « clic » lorsqu’ils sont suffisamment serrés. N’utilisez pas d’outils mécaniques pour les connexions ClickLoc standard.
• Rayon de courbure du câble : Maintenez un rayon de courbure minimal du câble de 25,4 mm (1,0 pouce) lors du cheminement afin d’éviter d’endommager l’âme.
• Engagement du filetage : La longueur maximale d’engagement recommandée pour les filetages 3/8-24 est de 0,563 pouce afin d’éviter tout grippage.
• Protection du connecteur : Assurez-vous que le protecteur du connecteur est correctement installé afin de le protéger contre la saleté, l’humidité et toute contamination environnementale potentielle. N’utilisez pas de ruban en silicone si la connexion est exposée à de l’huile de turbine.

Conformité et certifications

• CEM : EN 61000-6-2 (immunité), EN 61000-6-4 (émissions), Directive 2014/30/UE
• RoHS : Directive 2011/65/UE ; RoHS Chine EFUP 15 ans
• Homologations pour zones dangereuses : cNRTLus (sécurité intrinsèque et non-incendiaire), ATEX/IECEx (Ex ia IIC T5...T1 Ga, Ex nA IIC T5...T1 Gc)
• Sécurité fonctionnelle : SIL 2 (HFT = 0), SIL 3 (HFT = 1)
