Description

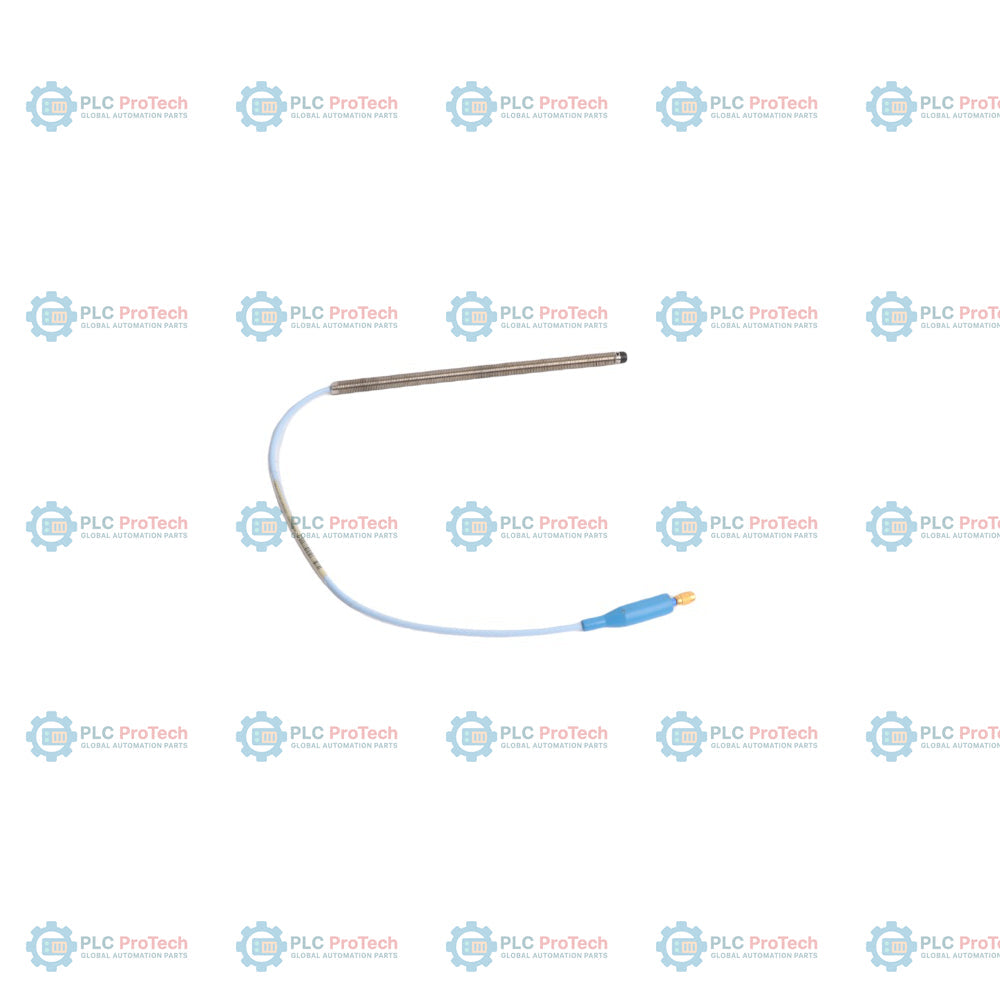

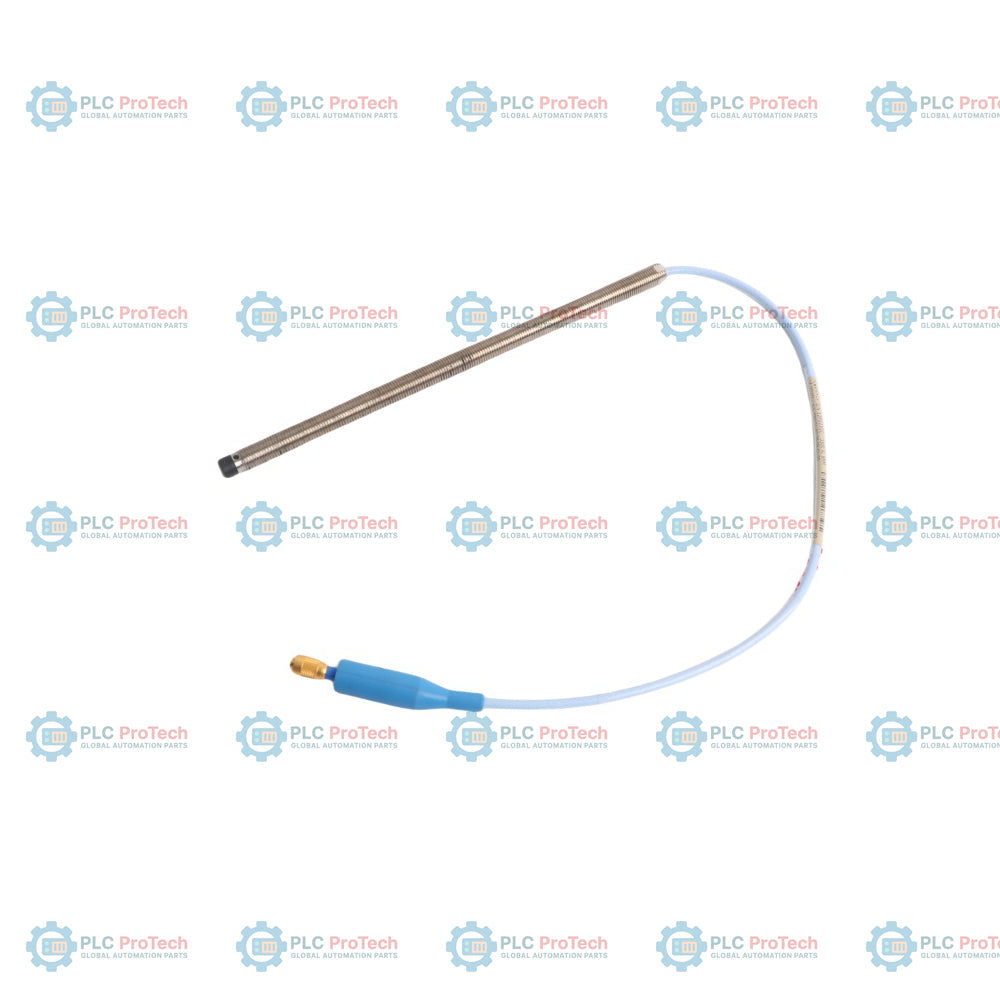

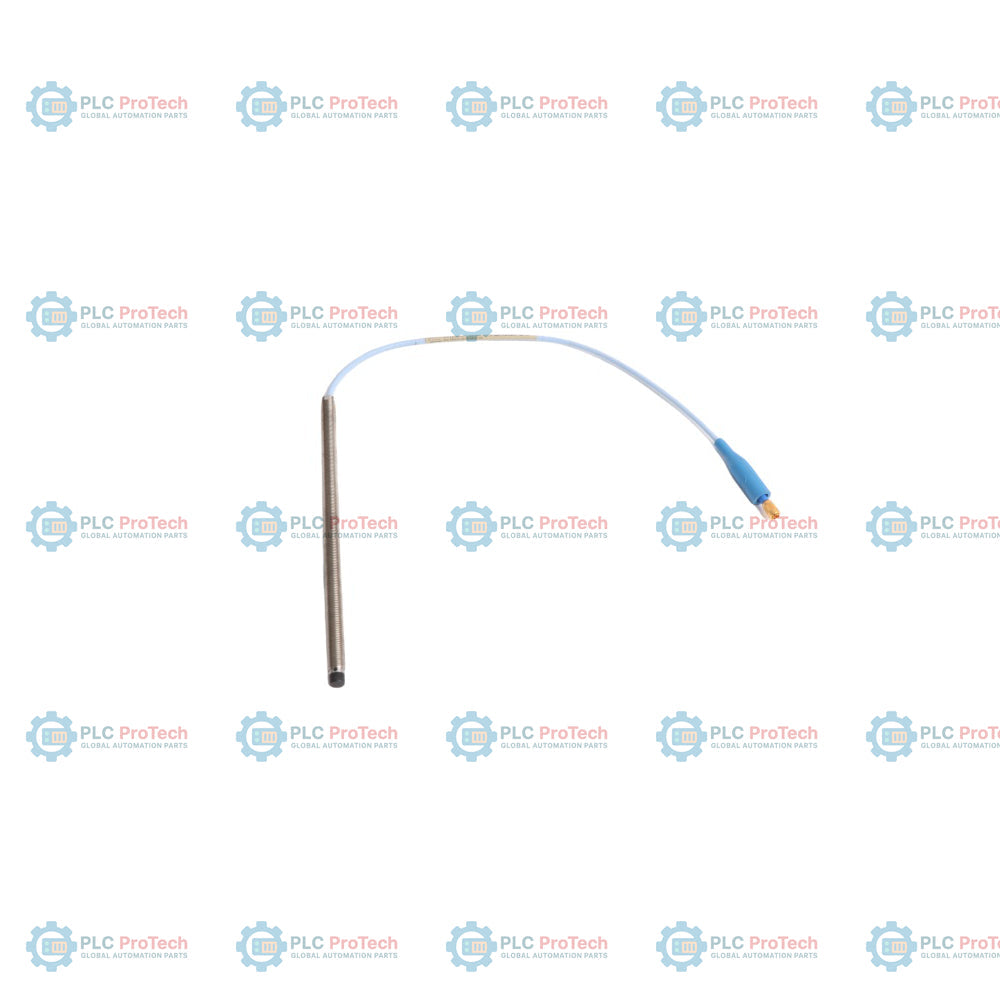

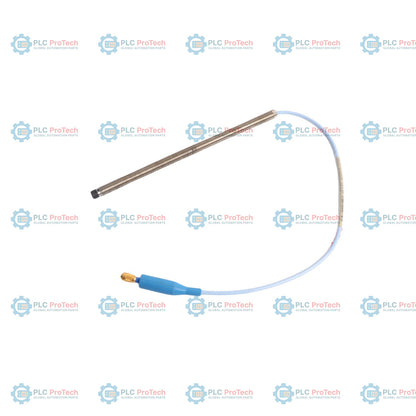

Le Bently Nevada 330101-00-76-05-01-00 est une sonde de proximité de 8 mm non blindée, conçue pour la surveillance haute précision, sans contact, des vibrations et de la position de l’arbre dans des environnements industriels exigeants. Cette configuration spécifique présente un boîtier fileté d’une longueur totale de 7,6 pouces, sans aucune longueur non filetée (0,0 pouce), offrant une portée étendue adaptée aux logements de paliers à puits profond ou aux configurations de montage avec manchon personnalisé. Elle est fournie avec un câble triaxial standard isolé en FEP de 0,5 mètre (1,6 pied), terminé par un connecteur coaxial ClickLoc miniature et un protecteur de connecteur intégré, garantissant un blindage maximal de l’interface et une sécurité mécanique optimale sans nécessiter d’armure externe.

Fonctionnant comme un composant transducteur essentiel du système de transducteur de proximité Bently Nevada 3300 XL 8 mm, cette sonde utilise les principes des courants de Foucault pour mesurer le mouvement dynamique et la position statique par rapport aux arbres des machines tournantes. Elle est entièrement compatible avec les capteurs Proximitor de la série 3300 XL (tels que le 330180) et les câbles d’extension standard. Intégré à une chaîne de surveillance 3300 XL complète, le système fournit un signal de tension étalonné directement proportionnel à l’écart physique entre la pointe de la sonde et la surface cible, transmettant ainsi des données de diagnostic essentielles aux systèmes de commande et de protection tels que le rack Bently Nevada 3500.

Caractéristiques

• Sonde de proximité à courants de Foucault avec pointe de 8 mm de diamètre pour une mesure précise du déplacement sans contact.
• Corps fileté standard 3/8-24 UNF sans armure de protection.
• Boîtier entièrement fileté (longueur non filetée de 0,0 pouce) pour les installations à filetage direct et profond.
• Longueur totale du boîtier de 7,6 pouces (193 mm), idéale pour les logements de paliers profonds.
• Longueur totale de câble compacte de 0,5 mètre (1,6 pied), idéale pour les raccordements rapprochés ou les installations dans des boîtes de jonction.
• Connecteur coaxial ClickLoc intégré avec protecteur de connecteur pour prévenir les dommages mécaniques et l’infiltration d’humidité.
• Pointe de sonde en sulfure de polyphénylène (PPS) haute durabilité et boîtier en acier inoxydable AISI 303/304, offrant une résistance exceptionnelle aux contraintes mécaniques et aux produits chimiques.

Applications

• Mesures sans contact des vibrations et de la position de l’arbre dans les machines tournantes.
• Surveillance des vibrations radiales, de la position axiale (poussée) et du keyphasor (vitesse/phase).
• Analyse des vibrations et du déplacement des arbres de turbines à vapeur et à gaz.
• Protection des paliers de compresseurs centrifuges, pompes industrielles et générateurs.
• Systèmes permanents de protection des machines sur les équipements rotatifs industriels lourds.

Informations de commande

Spécifications techniques

Directives d’installation

• Montez-les avec une tension d’écartement appropriée de la sonde (généralement de -10 Vdc), correspondant à un écart de 1,27 mm / 50 mil pour un étalonnage standard sur une cible en acier AISI 4140.
• Veillez à installer les sondes standard montées vers l’avant avec un couple de serrage recommandé de 7,5 N-m (66 in-lbf) et ne dépassez pas le couple maximal nominal de 11,2 N-m (100 in-lbf).
• Installez correctement le protecteur de connecteur afin d’éviter toute contamination, pénétration d’humidité ou interférence électrique au niveau de la jonction ClickLoc.
• Respectez le rayon de courbure minimal du câble de 25,4 mm (1,0 po) lors de l’acheminement afin d’éviter d’endommager l’âme et de dégrader le signal.
• Acheminez les câbles dans des conduits ou chemins de câbles dédiés, en appliquant des pratiques appropriées de blindage et de mise à la terre pour les systèmes de surveillance des vibrations.
