Description

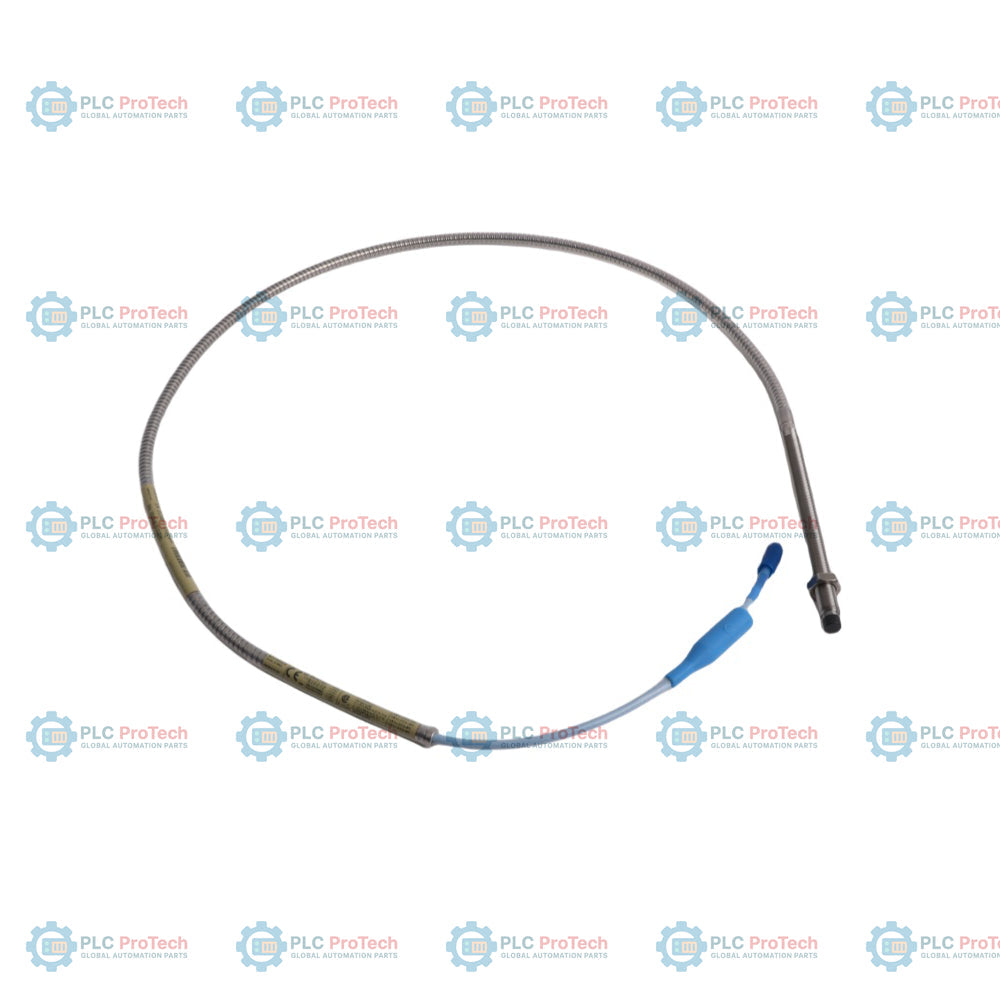

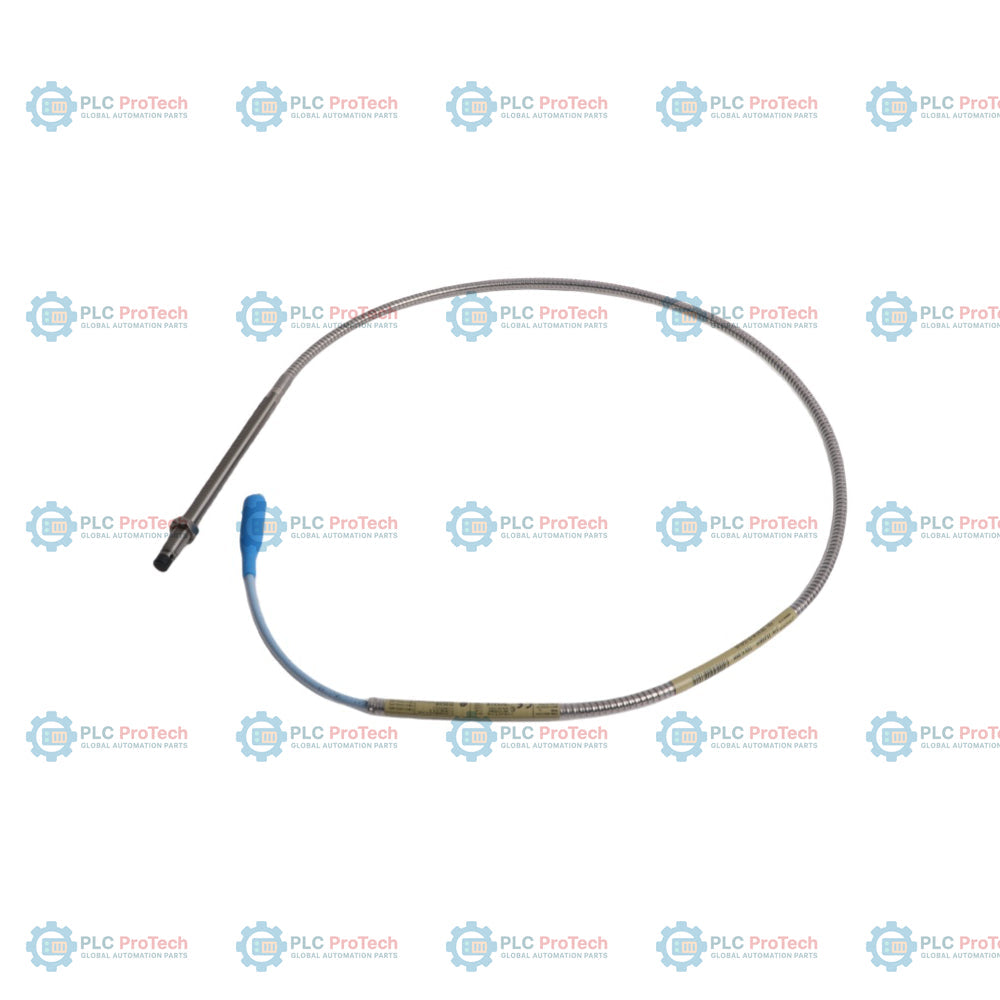

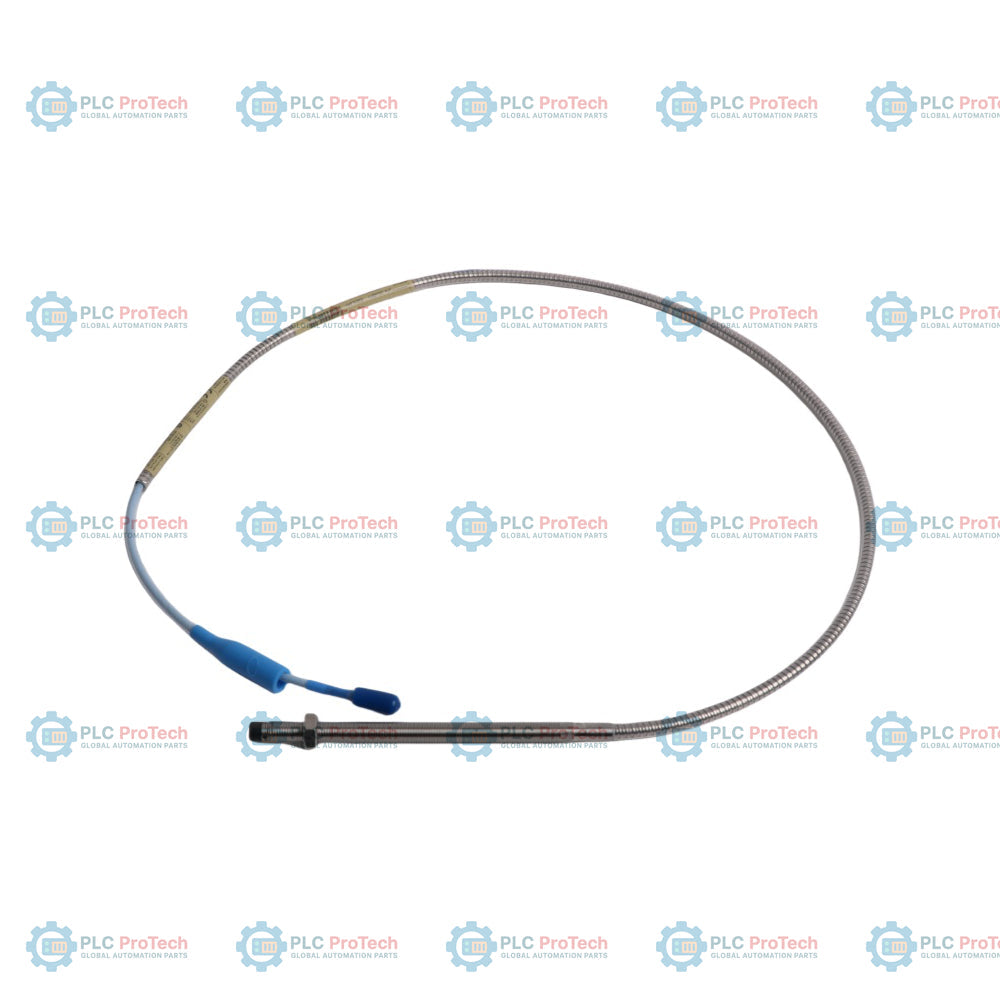

L’option 00 (longueur non filetée de 0,0 po) et l’option 50 (longueur totale du boîtier de 5,0 po) définissent cette configuration de sonde blindée 3300 XL de 8 mm — 330102-00-50-10-01-05. Cette sonde de proximité à courants de Foucault est dotée d’une armure intégrée en acier inoxydable revêtu de FEP, qui protège son câble coaxial contre l’abrasion mécanique et l’usure physique sévère dans les installations industrielles. Contrairement aux variantes non blindées apparentées, telles que la 330101, cette configuration blindée offre une protection structurelle renforcée du câble sans provoquer d’interférences sur le signal.

La sonde fonctionne au sein d’un système de transducteur 3300 XL de 8 mm, associée à un câble d’extension 3300 XL et à un capteur Proximitor appairé. Elle fournit des mesures de déplacement sans contact pour surveiller les vibrations de l’arbre, la position axiale et la vitesse de rotation. Ce modèle spécifique est configuré avec une longueur totale de câble de 1,0 mètre (option 10), terminée par un connecteur coaxial miniature ClickLoc protégé par un protecteur de connecteur intégré en fluorosilicone (option 01). Dans le cadre de l’homologation de l’option 05, l’ensemble est certifié pour une utilisation dans des environnements à sécurité intrinsèque et dangereux.

Caractéristiques

• La longueur de boîtier non filetée de l’option 00 assure un engagement complet du filetage sur toute la longueur du corps.
• La longueur de boîtier de l’option 50 spécifie un corps fileté de sonde d’une longueur totale de 5,0 pouces.
• La longueur totale de l’option 10 spécifie un câble intégré de 1,0 mètre (3,3 pieds).
• Le type de connecteur de l’option 01 fournit un connecteur coaxial miniature ClickLoc complet avec un protecteur de connecteur en élastomère.
• L’option d’homologation 05 vérifie la conformité aux certifications ATEX, IECEx et CSA pour les zones dangereuses.
• Armure flexible en acier inoxydable entourant le câble coaxial pour le protéger contre les coupures, l’écrasement et les courbures prononcées.
• Joint d’étanchéité sous pression torique en Viton, conçu pour résister à la pression différentielle entre l’extrémité de la sonde et le boîtier.

Applications

Cette sonde de proximité blindée est utilisée pour mesurer sans contact les vibrations et la position des machines tournantes industrielles. Les applications typiques comprennent :

• Surveillance des vibrations radiales de l’arbre sur les turbines à vapeur et à gaz.
• Mesure de la position axiale sur les compresseurs centrifuges à grande vitesse.
• Surveillance de l’excentricité de l’arbre et de la dilatation différentielle sur les générateurs des réseaux électriques.
• Détection de la vitesse et de la phase du rotor (keyphasor) sur les pompes et les ventilateurs industriels.
• Surveillance des vibrations dans les environnements mécaniques lourds où l’abrasion des câbles constitue un risque permanent.

Informations de commande

Spécifications techniques

Directives d’installation

• Respectez les limites standard d’engagement du filetage de montage afin d’éviter tout grippage lors de l’installation (0,563 pouce maximum pour les filetages 3/8-24 UNF).
• Établissez l’écartement correct de la sonde à l’aide d’un calibrateur statique ou d’un voltmètre numérique relié à la sortie du capteur Proximitor avant le serrage final.
• Serrez à la main le connecteur coaxial miniature ClickLoc sur le connecteur coaxial du câble d’extension.
• Faites glisser le protecteur de connecteur en fluorosilicone sur la connexion afin d’isoler et d’étanchéifier la jonction coaxiale contre l’humidité, l’huile et les contaminants externes.
• Évitez de tordre la gaine blindée lors de l’installation afin de ne pas endommager l’âme coaxiale interne.

Conformité et certifications

• Certifié CSA pour les environnements dangereux de classe I, division 1 et zone 0.
• Certifié ATEX pour les atmosphères explosibles Ex ia IIC T5...T1 Ga.
• Certifié IECEx pour les applications à sécurité intrinsèque dans les environnements explosibles contenant des gaz et des poussières.
