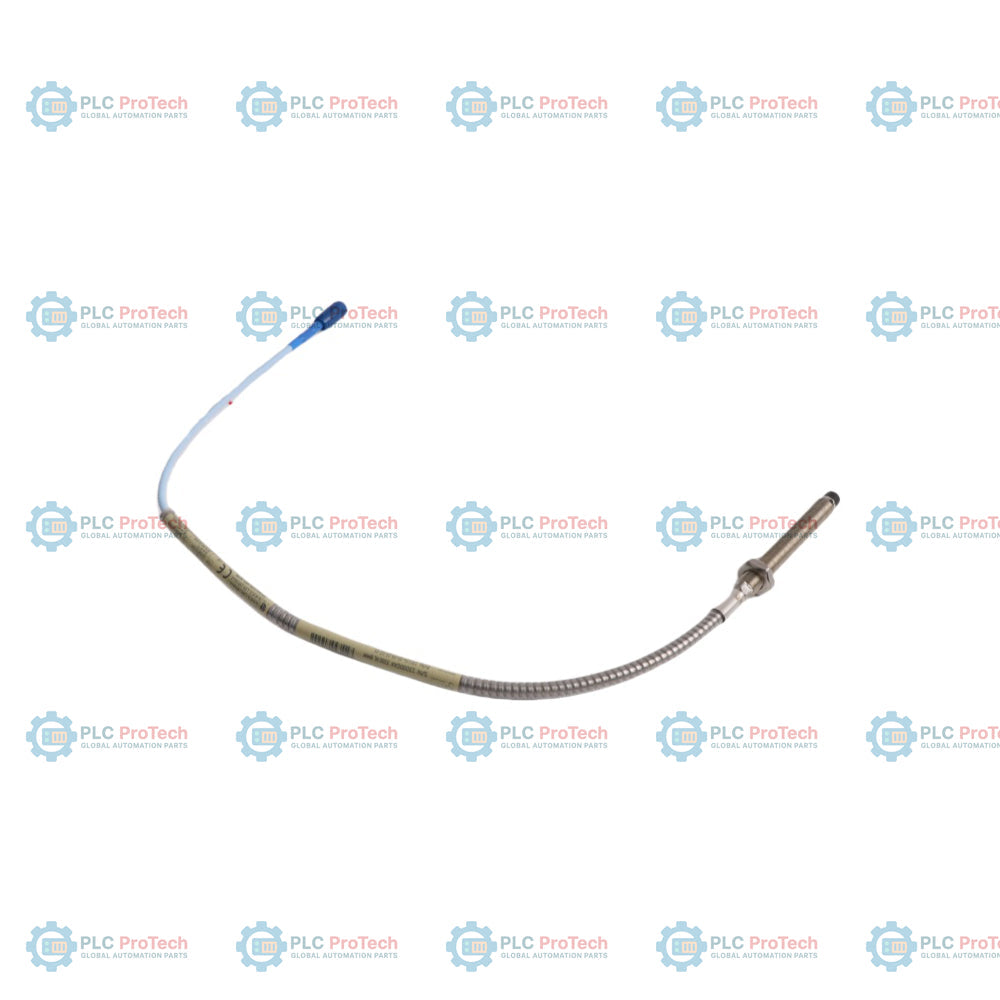

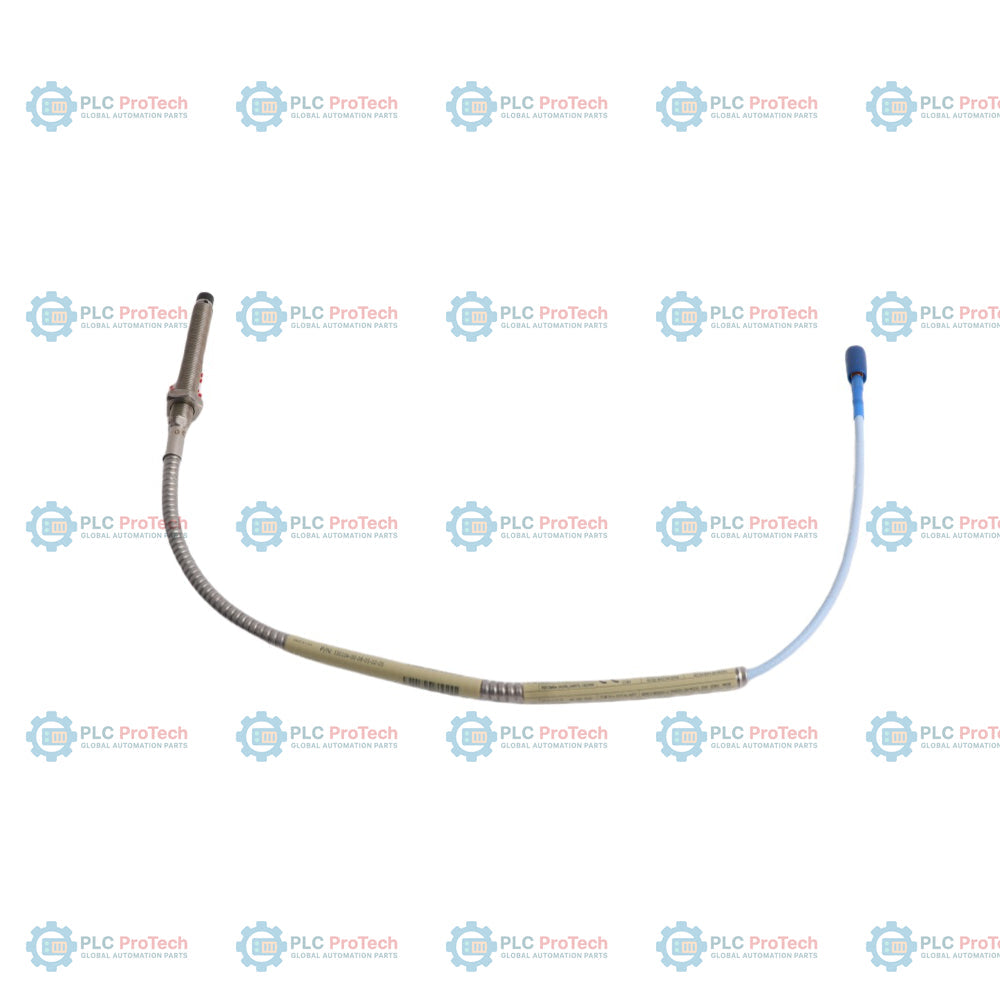

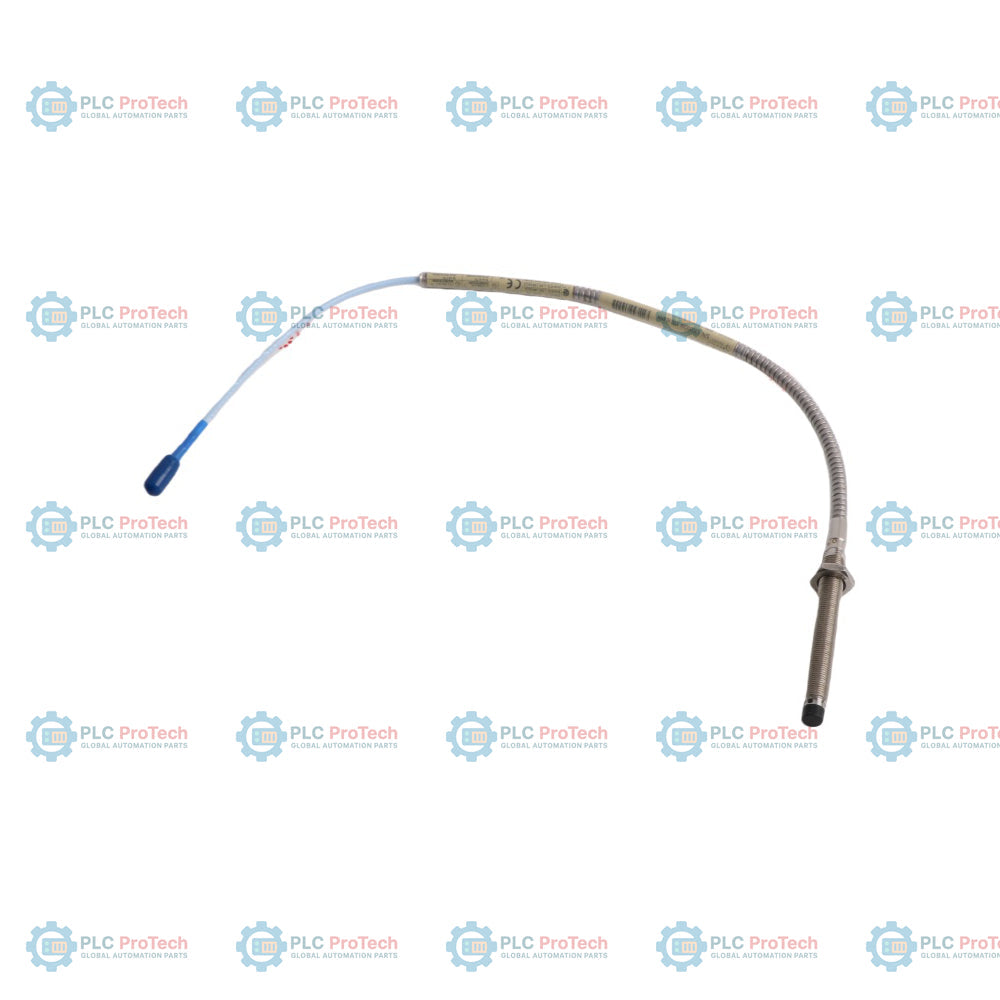

Bently Nevada 330104-00-08-05-02-05 3300 XL 8 mm Sonde de proximité

SKU 330104-00-08-05-02-05

En stock

Garantie 12 mois
Retours gratuits sous 30 jours

Fabricant : Bently Nevada
N° de produit : 330104-00-08-05-02-05
Origine États-Unis
Type de produit : 3300 XL Sonde de proximité de 8 mm
Code-barres : 8537101190
Paiement : Virement bancaire, Western Union
Poids : 0.2 kg
Dimensions : 150 mm x 150 mm x 30 mm (H x L x P)
Port d'expédition : Xiamen
Garantie : 12 mois

Description du produit

Description

330104-00-08-05-02-05 : sonde de proximité 3300 XL 8 mm, filetage M10 x 1, avec l’option 00 (longueur non filetée de 0 mm), l’option 08 (longueur de boîtier de 80 mm), l’option 05 (longueur totale de 0,5 m), l’option 02 (connecteur coaxial ClickLoc sans protecteur de connecteur) et l’option 05 (homologations pour zones dangereuses CSA, ATEX et IECEx).

Cette variante blindée est dotée d’un conduit en acier inoxydable (armure) assurant une protection mécanique du câble coaxial, ce qui la distingue de la variante 330103 sans armure. Le choix du connecteur de l’option 02 fournit un connecteur ClickLoc miniature standard sans protecteur en silicone, tandis que l’homologation de l’option 05 certifie l’utilisation de la sonde dans les zones dangereuses CSA, ATEX et IECEx.

Caractéristiques

L’option 00 spécifie une longueur non filetée de 0 mm sur un corps fileté métrique M10 x 1.
L’option 08 offre une longueur de boîtier de 80 mm pour une profondeur de montage mécanique spécialisée.
L’option 05 spécifie une longueur totale de câble courte de 0,5 mètre (1,6 pied), adaptée aux installations à couplage rapproché.
L’option 02 intègre un connecteur coaxial miniature ClickLoc sur un câble standard de 75 ohms.
L’option 05 désigne les homologations de sécurité intrinsèque selon les directives CSA, ATEX et IECEx.
Le manchon intégré en acier inoxydable protège le câble central contre l’abrasion, les coupures et l’usure mécanique.
L’embout moulé de la sonde en sulfure de polyphénylène (PPS) assure une étanchéité résistante aux produits chimiques autour de la bobine interne.

Applications

Cette sonde est utilisée dans les systèmes de protection des machines et de surveillance de l’état. Les installations types comprennent :

Surveillance de la position due aux vibrations radiales et à la poussée axiale sur les turbines à vapeur, les turbines à gaz, les compresseurs et les pompes.
Protection des machines dans des emplacements dangereux nécessitant des certifications ATEX, IECEx ou CSA.
Environnements industriels abrasifs où les câbles standard sans armure sont susceptibles de subir des dommages mécaniques.

Informations de commande

Option / Segment	Code sur cette référence SKU	Description / Signification
Référence commandable	330104-00-08-05-02-05	Sonde de proximité 3300 XL 8 mm, filetage M10 x 1, avec armure
Option A – longueur non filetée	00	0 mm de longueur non filetée
Option B – longueur totale du boîtier	08	80 mm de longueur totale du boîtier
Option C – longueur totale	05	Longueur totale de 0,5 mètre (1,6 pied)
D - Option de type de connecteur et de câble	02	Connecteur coaxial miniature ClickLoc, câble standard
E - Option d’homologation par un organisme	05	Homologations CSA, ATEX, IECEx

Spécifications techniques

Fabricant	Bently Nevada
Référence	330104-00-08-05-02-05
Type de produit	Sonde de proximité 3300 XL 8 mm avec armure
Dimension du filetage	M10 x 1
Longueur non filetée	0 mm
Longueur du boîtier	80 mm
Longueur totale	0,5 mètre (1,6 pied)
Type de câble	Câble coaxial standard de 75 ohms avec armure en acier inoxydable
Type de connecteur	Connecteur coaxial miniature ClickLoc (mâle)
Diamètre de l’extrémité	8,0 mm (0,31 po)
Matériau	Extrémité de sonde en sulfure de polyphénylène (PPS), boîtier en acier inoxydable AISI 303 ou 304
Température de fonctionnement	-52 °C à +177 °C (-62 °F à +350 °F)
Tenue à la pression	Conçu pour assurer l’étanchéité à la pression différentielle entre l’extrémité et le boîtier (joint torique en Viton)
Matériau de la cible	Acier AISI 4140 (cible d’étalonnage standard)
Plage linéaire	2,0 mm (80 mils), à partir d’environ 0,25 mm (10 mils) de l’extrémité
Facteur d’échelle	7,87 V/mm (200 mV/mil) nominal avec un Proximitor 3300 XL
Compatibilité du système	Système de transducteur 3300 XL 8 mm (configuration de 5 mètres ou 9 mètres)
Homologations	CSA, ATEX, IECEx (option 05)
Poids	0,20 kg
Dimensions	150 mm x 150 mm x 30 mm (H x L x P) (configuration enroulée)

Directives d’installation

Une installation correcte garantit un fonctionnement fiable au sein du système de surveillance :

Évitez de dépasser la longueur maximale d’engagement du filetage de 15 mm pour les filetages M10 x 1 afin d’éviter tout grippage.
Maintenez un dégagement latéral minimal de 3 diamètres de sonde par rapport aux objets métalliques adjacents afin d’éviter la diaphonie ou la distorsion de la cible.
Serrez le connecteur du câble à la main afin de garantir un contact électrique stable.
Évitez d’exposer l’extrémité de la sonde à des matériaux présentant des valeurs de pH très acides ou alcalines, susceptibles d’éroder l’encapsulation.
Reliez le blindage du câble d’extension à la masse au niveau du boîtier du capteur Proximitor et assurez-vous que la sonde est électriquement isolée des autres chemins de mise à la masse.

Conformité et certifications

Organisme de certification	Détails / Normes
CSA International	Certifications de sécurité intrinsèque et de protection contre l’inflammation pour zones dangereuses
ATEX / IECEx	Certifications Zone 0, Zone 1 et Zone 2 (Ex ia IIC T5...T1 Ga, Ex nA IIC, Ex ec IIC)

Livraison et retours

Livraison express mondiale

Livraison standard : 4–6 jours ouvrés via DHL, FedEx et UPS.
Expédition express : expédition le jour même pour les commandes en stock avant 14 h (GMT+8).
Couverture mondiale : plus de 150 pays.

Retours et garantie

Garantie 30 jours : retours acceptés pour les produits en stock dans leur emballage d'origine scellé.
Garantie 12 mois : chaque composant industriel est couvert.

FAQ

Que signifie la configuration du numéro de modèle 330104-00-08-05-02-05 ?

Cette configuration indique une sonde de proximité Bently Nevada 3300 XL de 8 mm, dotée d’un filetage métrique M10 x 1 et d’une gaine de protection en acier inoxydable. Plus précisément, elle comporte une longueur non filetée de 0 mm (entièrement filetée), une longueur totale de boîtier de 80 mm, une longueur totale de câble de 0,5 mètre, un connecteur coaxial miniature ClickLoc sans protecteur de connecteur, ainsi que les homologations CSA/ATEX/IECEx pour zones dangereuses.

Quelle est la différence entre la sonde 330104 et la sonde 330103 ?

La sonde 330104 comprend une gaine flexible intégrée en acier inoxydable (armure) autour du câble coaxial afin d’assurer une protection mécanique contre l’abrasion et les dommages physiques. La sonde 330103 est la version non blindée du même capteur à filetage métrique M10 x 1.

Cette sonde de 0,5 mètre peut-elle être utilisée directement avec un capteur Proximitor de 5 mètres ou de 9 mètres ?

Oui. Cette sonde de 0,5 mètre est conçue pour être associée à un câble d’extension de longueur appropriée (par exemple, un câble d’extension de 4,5 mètres pour un système de 5 mètres, ou un câble d’extension de 8,5 mètres pour un système de 9 mètres), afin d’atteindre la longueur totale étalonnée requise par le capteur Proximitor.

Quelle est la fonction du connecteur Option 02 sur cette sonde ?

L’Option 02 désigne un connecteur coaxial miniature ClickLoc standard. Contrairement à l’Option 01, elle n’est pas fournie avec un protecteur de connecteur élastomère préinstallé, ce qui la rend idéale pour les passages étroits dans les conduits ou les situations où une protection distincte du connecteur est privilégiée.
