Description

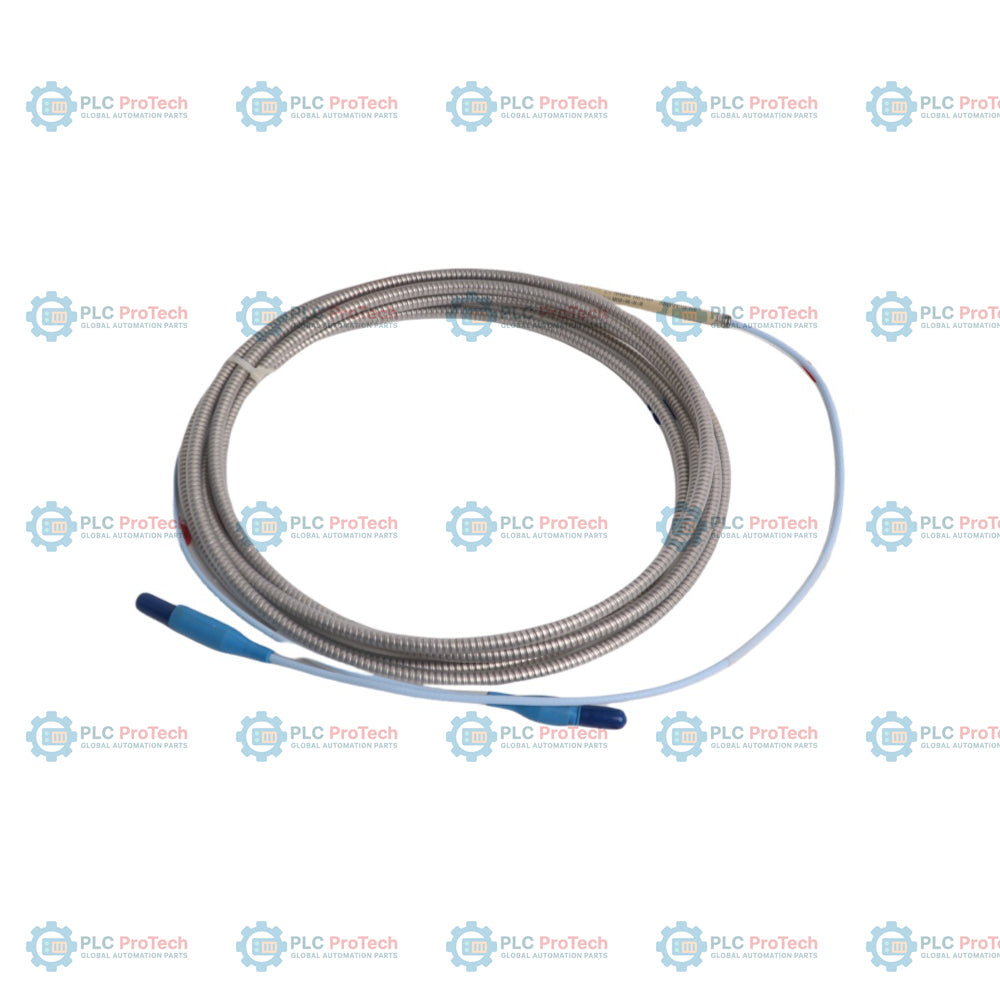

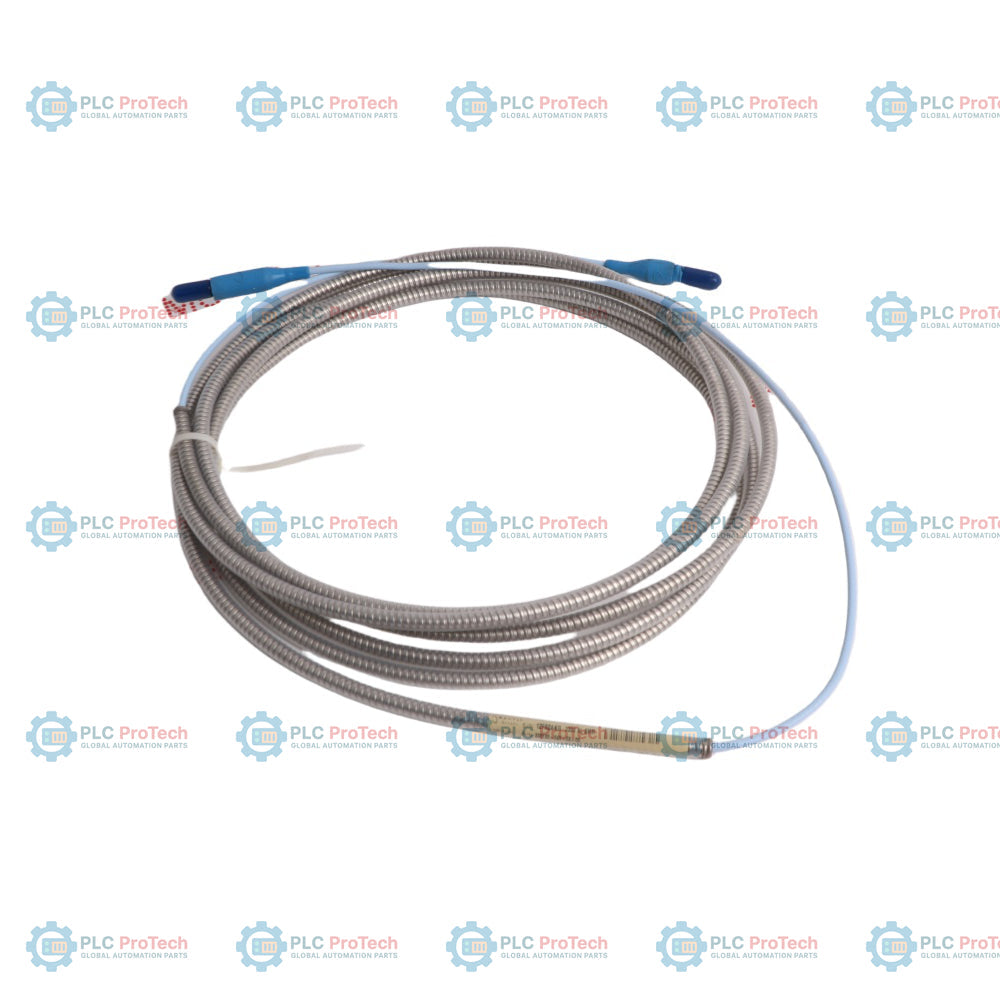

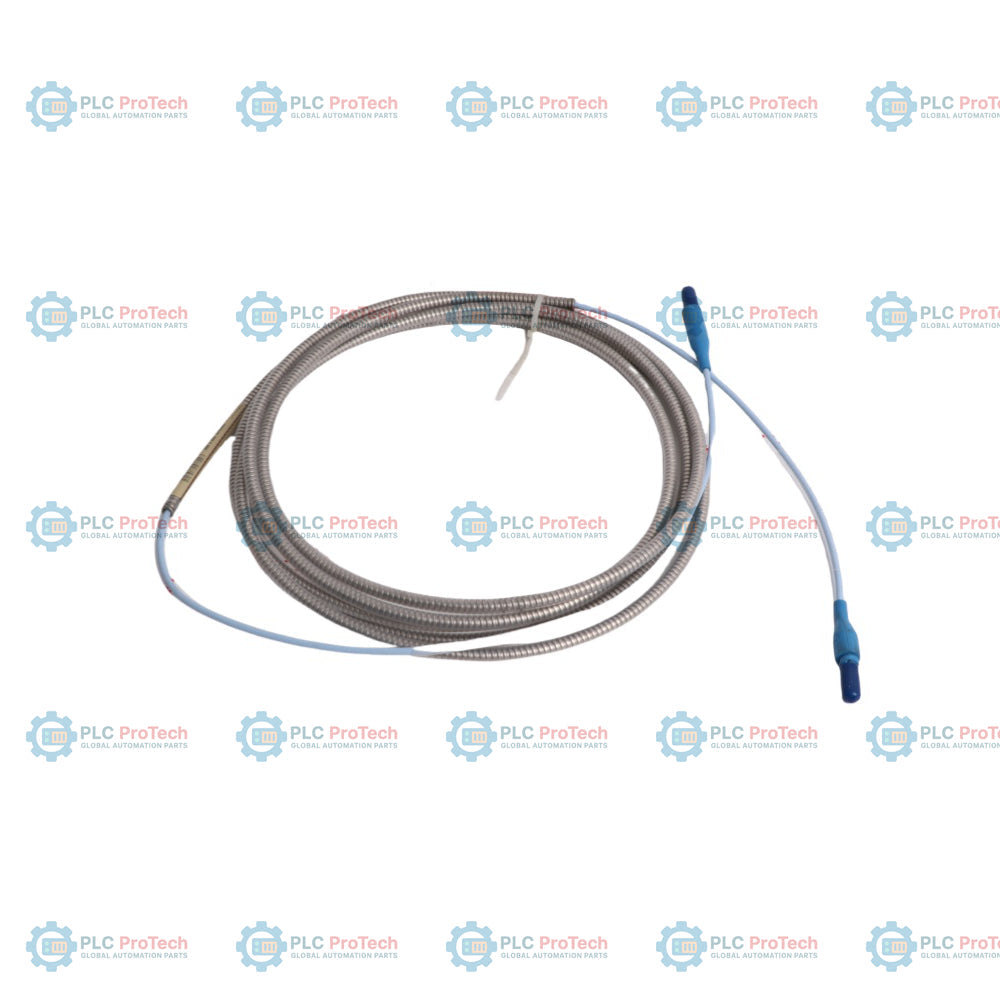

Le câble coaxial blindé en FEP avec protecteurs de connecteur préinstallés correspond à cette configuration de 4,5 mètres : le 330130-045-03-00 est un câble d’extension standard 3300 XL conçu pour les systèmes de protection des machines industrielles. Il établit la connexion électrique entre une sonde de proximité 3300 XL de 8 mm et un capteur Proximitor 3300 XL, fournissant une voie de transmission étalonnée pour la surveillance des vibrations de l’arbre, de la position axiale et de la vitesse.

Contrairement à la variante standard non blindée 330130-045-00-00, ce modèle (option 03) est doté d’une armure intégrée en acier inoxydable avec une gaine extérieure en FEP, protégeant le cœur coaxial interne contre l’usure mécanique, l’abrasion et l’exposition à des fluides agressifs. Il intègre en outre des protecteurs de connecteur en fluorosilicone préinstallés sur l’extrémité du connecteur femelle afin d’empêcher l’infiltration d’humidité, de saletés et de produits chimiques dans les environnements dangereux ou huileux.

Caractéristiques

• L’option 045 spécifie une longueur totale de câble de 4,5 mètres (14,8 pieds), conforme aux exigences d’étalonnage global du système pour les chaînes de transducteurs de 5 ou 9 mètres.
• L’option 03 fournit une armure de protection en acier inoxydable avec une gaine extérieure en FEP afin de protéger le conducteur coaxial central contre les environnements industriels abrasifs.
• Les protecteurs de connecteur en fluorosilicone préinstallés sur l’extrémité femelle assurent l’étanchéité du point de connexion contre l’huile, l’humidité et la contamination par des particules.
• Les connecteurs coaxiaux Golden ClickLoc assurent une connexion électrique et physique sécurisée à faible résistance, qui résiste au desserrage sous l’effet des vibrations de la machine.
• L’option 00 spécifie qu’aucun dossier d’homologation spécial d’un organisme n’est sélectionné pour cet article autonome spécifique.
• L’isolation de la gaine en FEP prend en charge une plage de température de fonctionnement continu de -52 °C à +177 °C.

Applications

Les scénarios d’application typiques de ce câble d’extension comprennent :

• Surveillance des vibrations du rotor des turbines à vapeur et à gaz
• Suivi du déplacement et de la position de l’arbre des compresseurs centrifuges et axiaux
• Analyse du mouvement dynamique de l’arbre des réducteurs
• Télémétrie de l’alignement et des vibrations de l’arbre des générateurs hydroélectriques
• Protection des éléments rotatifs des pompes industrielles, des ventilateurs et des tours de refroidissement

Informations de commande

Spécifications techniques

Instructions d’installation

L’installation correcte du câble d’extension est essentielle pour garantir la stabilité des mesures de vibrations et l’immunité au bruit à long terme :

• Serrez toujours à la main les connecteurs coaxiaux miniatures ClickLoc plaqués or. N’utilisez pas de pinces, car un couple excessif peut endommager les contacts internes fragiles.
• Assurez-vous que le protecteur de connecteur est complètement emboîté sur le point de raccordement femelle-mâle afin d’empêcher toute contamination par l’huile, l’humidité et les produits chimiques.
• Respectez un rayon de courbure minimal de 25,4 mm (1,0 po) pour le câble blindé lors de l’acheminement, afin d’éviter de plier la gaine en acier inoxydable ou d’endommager le cœur interne en FEP.
• Le blindage doit être correctement mis à la terre au niveau de la baie de surveillance ou du bornier ; veillez à ce que le blindage du câble d’extension reste isolé de la terre de la machine sur toute sa longueur.
• Acheminez le câble dans un conduit ou des chemins de câbles dédiés afin d’éviter la proximité de lignes CA haute tension, qui peuvent induire du bruit sur le signal du transducteur.
