Description

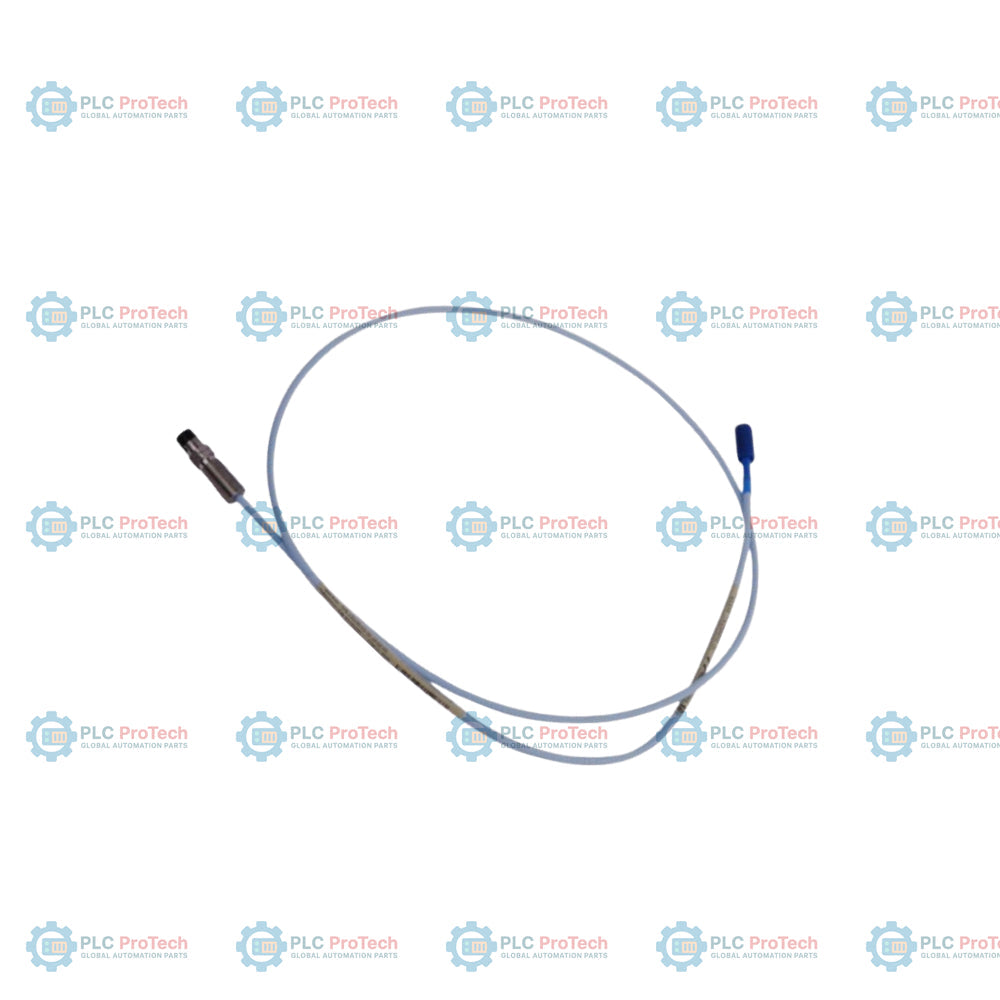

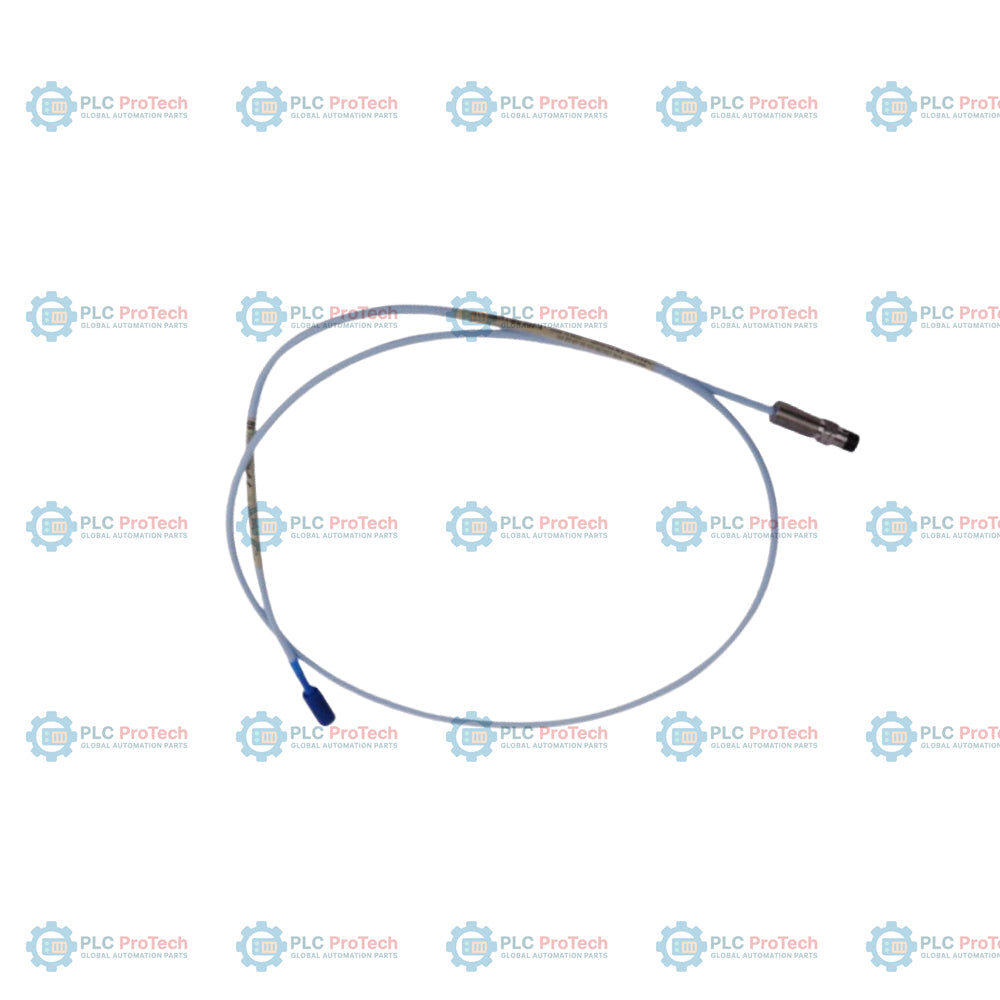

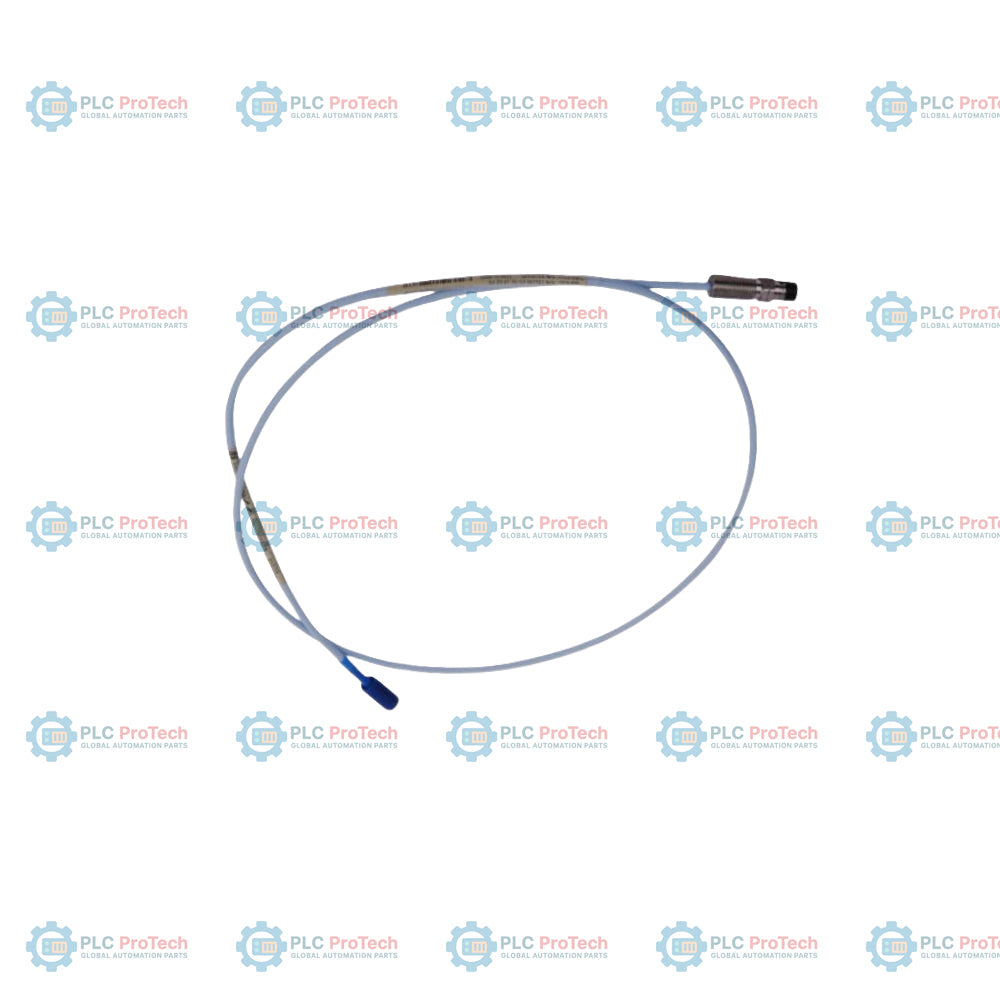

Bently Nevada 330106-00-04-10-02-00 désigne une sonde de proximité à montage inversé 3300 XL 8 mm, configurée avec un filetage métrique M10 x 1, une longueur non filetée de 0 mm (option 00) et une longueur totale de boîtier de 40 mm (option 04). Ce capteur sans contact utilise la technologie des courants de Foucault pour mesurer des paramètres physiques tels que les vibrations radiales de l’arbre, la position de poussée axiale et la vitesse de référence des machines tournantes. La configuration à montage inversé est spécialement conçue pour une installation depuis l’arrière des supports de montage ou des carters profonds, lorsque l’accès conventionnel par l’avant est limité.

Contrairement aux configurations standard 330106-05-30-10-02-00, qui présentent une longueur non filetée fixe de 5,0 mm et une longueur de boîtier de 30 mm, cette option spécialisée (00-04) présente un boîtier entièrement fileté de 40 mm, sans partie de boîtier non filetée, permettant une personnalisation directe de la profondeur et un contact maximal du filetage. La sonde est équipée d’un câble coaxial intégré de 1,0 mètre (3,3 pieds) (option 10), terminé par un connecteur coaxial ClickLoc miniature (option 02) pour un raccordement sécurisé par encliquetage avec des câbles d’extension standard. Cette configuration ne comporte pas de marquages de certification d’organismes pour zones dangereuses (option 00) et est destinée à un usage industriel général.

Caractéristiques

• Corps entièrement fileté : l’option 00 spécifie une longueur non filetée de 0 mm, permettant un contact maximal du filetage sur le corps du boîtier.
• Boîtier métrique : l’option 04 configure un boîtier d’une longueur totale de 40 mm avec un filetage métrique de boîtier M10 x 1.
• Longueur de câble optimale : l’option 10 comprend un câble coaxial intégré de 1,0 mètre (3,3 pieds).
• Interconnexion sécurisée : l’option 02 désigne un connecteur coaxial ClickLoc mâle miniature avec câble standard (sans protecteur).
• Version industrielle standard : l’option 00 fournit une configuration fiable et non certifiée, adaptée aux environnements généraux non dangereux.
• Conception à montage inversé : conçue pour être installée à travers l’arrière d’un manchon ou d’un support, protégeant l’interface du câble à l’intérieur du carter de la machine.
• Détection par courants de Foucault : le diamètre d’embout standard de 8,0 mm offre une plage linéaire de 2,0 mm (80 mils) sur de l’acier AISI 4140.

Applications

Les sondes à montage inversé de la série 330106 sont utilisées dans divers secteurs industriels, notamment la production d’énergie, le pétrole et le gaz, la pétrochimie et la fabrication lourde. Les principales applications comprennent :

• Mesure des vibrations radiales de l’arbre sur les paliers de turbines industrielles à grande vitesse.
• Surveillance du déplacement axial de poussée pour protéger les compresseurs centrifuges et les réducteurs.
• Déclenchement de référence Keyphasor et suivi de la vitesse de rotation des moteurs électriques et des ventilateurs.
• Installations avec boîtier profond où le réglage externe de la sonde est nécessaire via une configuration à manchon inversé.

Informations de commande

Spécifications techniques

Connexions et interfaces

Directives d’installation

Une installation correcte garantit une mesure précise du système. Respectez les directives d’ingénierie suivantes :

• Positionnement en profondeur : Avant le vissage, assurez-vous que le support à montage inversé est exempt de débris. Ne dépassez pas la profondeur maximale d’engagement du filetage de 15 mm.
• Réglage de l’écartement : Serrez la sonde jusqu’à ce qu’elle entre en contact avec la surface cible, puis desserrez-la pour obtenir l’écartement requis. Une lecture de tension de -9 Vdc à la sortie du Proximitor indique l’écartement nominal à mi-plage de 1,27 mm (50 mils).
• Raccordement des câbles : Nettoyez les surfaces des connecteurs pour éliminer la poussière et l’huile avant l’assemblage. Enfoncez et tournez les connecteurs ClickLoc jusqu’à ce qu’ils s’enclenchent ; n’utilisez pas de pince-étau sur les connecteurs standard.
• Protection contre la flexion : Soutenez et fixez le câble coaxial à l’aide de colliers de câble ou de conduits. Maintenez un rayon de courbure supérieur à 25,4 mm (1,0 po) afin d’éviter la dégradation de l’isolation coaxiale.

Conformité et certifications

Ce modèle est fabriqué conformément aux directives de qualité industrielles standard, mais il est configuré sans homologations régionales préconfigurées pour les zones dangereuses. Idéal pour les applications situées en dehors des zones explosives classées :

• Conforme à la directive RoHS concernant les restrictions relatives aux substances dangereuses dans les matériaux.
• Conforme CE en matière de compatibilité électromagnétique industrielle lorsqu’il est installé dans un système de rack de surveillance Bently Nevada homologué.
• Fabriqué conformément aux procédures de fabrication du système de management de la qualité ISO 9001.
