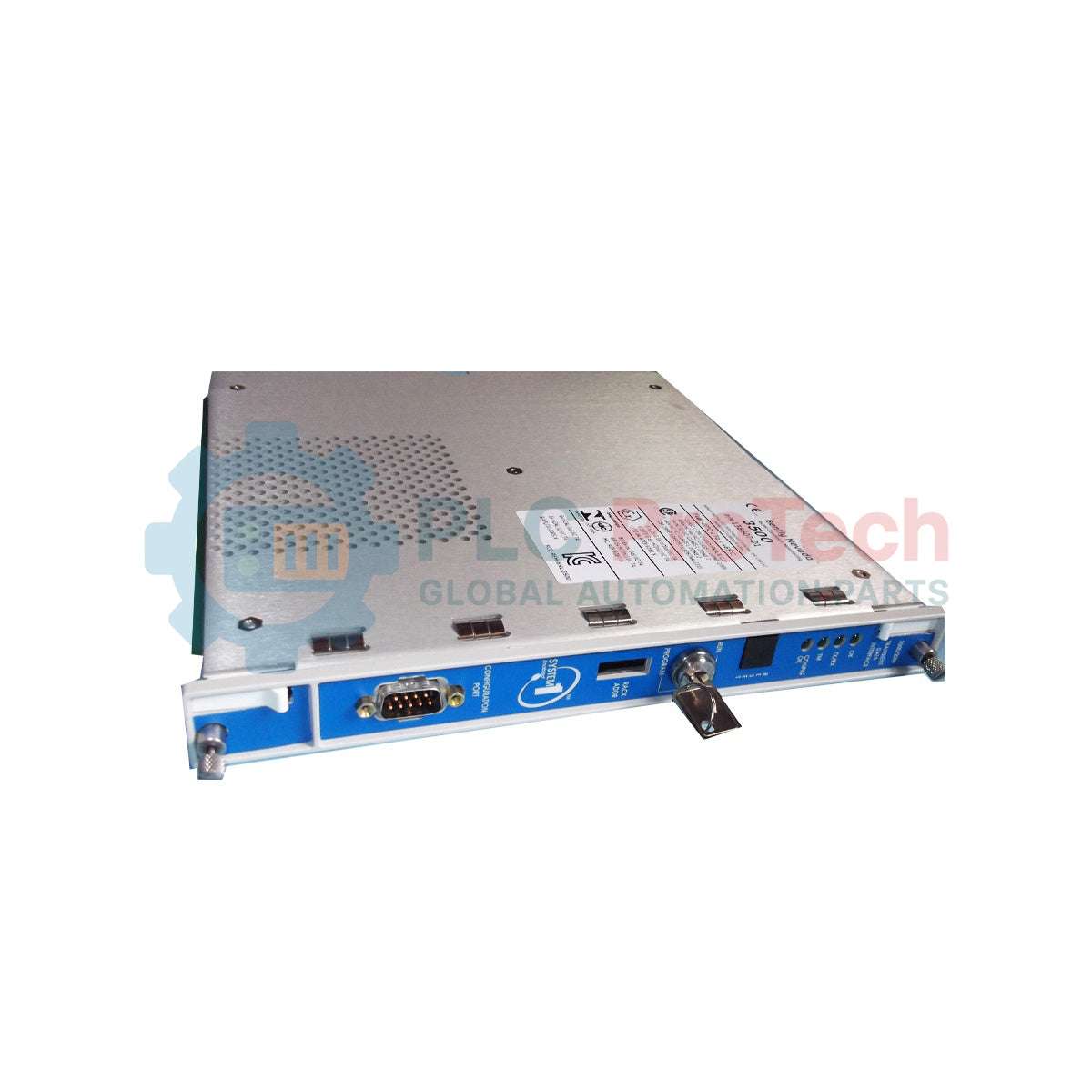

Intégrant la protection continue des machines à l’acquisition de données de diagnostic, le Bently Nevada 3500/22-01-02-CN sert d’interface de communication principale entre les racks de la série 3500 et le logiciel System 1. Cette interface de données transitoires (TDI) fait office de passerelle hautement spécialisée, traitant les paramètres de configuration statiques et dynamiques et collectant les données de forme d’onde transitoires sur tous les modules de surveillance installés. Équipé d’une interface 100Base-FX à fibre optique, ce module est conçu pour les boucles de communication industrielles longue distance fortement exposées au bruit, où les connexions Ethernet standard en cuivre sont sensibles aux interférences électromagnétiques (IEM).
| Fabricant | Bently Nevada |
| Code produit | 3500/22-01-02-CN |
| Type de module TDI | Interface de données transitoires standard |
| Type de module d’E/S | E/S Ethernet 100Base-FX (fibre optique) |
| Option d’homologation par organisme | CN (homologations spécifiques au pays) |
| Pays d’origine | États-Unis (É.-U.) |
| Dimensions (H x L x P) | 24,13 cm x 2,44 cm x 24,18 cm |
| Poids d’expédition | 2,5 kg |
| Connexion d’interface | Affectation fonctionnelle |
|---|---|
| Ports fibre TX/RX | Connexion à fibre multimode 100Base-FX pour les communications principales avec la salle de commande. |
| Port du panneau avant | Port de service compatible série/USB pour la connexion locale d’un ordinateur portable d’ingénierie. |
Le TDI 3500/22M remplace directement les anciens modules d’interface de rack (RIM) 3500/20. Toutefois, la mise à niveau d’un 3500/20 vers un 3500/22 nécessite de mettre à jour le logiciel de configuration du rack 3500 et de vérifier que le micrologiciel correspond à la version utilisée du logiciel de diagnostic System 1.
Lors de l’utilisation de l’option d’E/S à fibre optique 100Base-FX, respectez toujours strictement les spécifications de rayon de courbure minimal du câblage à fibre multimode. Des courbures trop serrées dans les chemins de câbles des armoires à haute densité peuvent entraîner des erreurs de perte de paquets, perturbant le rendu des formes d’onde en temps réel de System 1 et retardant la capture des événements transitoires.
Veillez à inspecter soigneusement les extrémités des connecteurs à fibre optique à l’aide d’un microscope d’inspection optique et à les nettoyer avec des lingettes non pelucheuses avant l’insertion. Même des particules de poussière microscopiques sur les ports 100Base-FX peuvent dégrader considérablement les niveaux de transmission lumineuse et déclencher des alarmes de dépassement de délai de communication.
N’effectuez pas de remplacement à chaud du module TDI 3500/22M lorsque les machines sont en fonctionnement et dépendent des sorties de relais ou de la logique d’interverrouillage de sécurité. L’insertion ou le retrait du TDI peut interrompre momentanément les boucles de communication du rack et provoquer des défauts d’état. Assurez-vous que tous les interverrouillages de dérivation sont actifs lors de la maintenance d’un système sous tension.
Faites glisser le module TDI principal 3500/22M dans l’emplacement prévu du rack 3500 (généralement l’emplacement adjacent aux alimentations).
Alignez et fixez le module d’E/S à fibre optique 100Base-FX dans la position correspondante de l’emplacement arrière, en serrant les vis de fixation à la main.
Connectez les câbles à fibre optique aux ports TX/RX et vérifiez que le voyant Link du panneau avant s’allume, indiquant une négociation matérielle valide.
Livraison express mondiale
Retours et garantie
Fabricant : Bently Nevada
N° de produit : 3500/22-01-02-CN
Pays d'origine :États-Unis
Type de produit : Modules d’instrumentation de supervision des turbines
Paiement : Virement bancaire, Western Union
Poids : 320g
Dimensions : 24,13 cm x 2,44 cm x 24,18 cm
Port d'expédition : Xiamen
Garantie : 12 mois
