Description

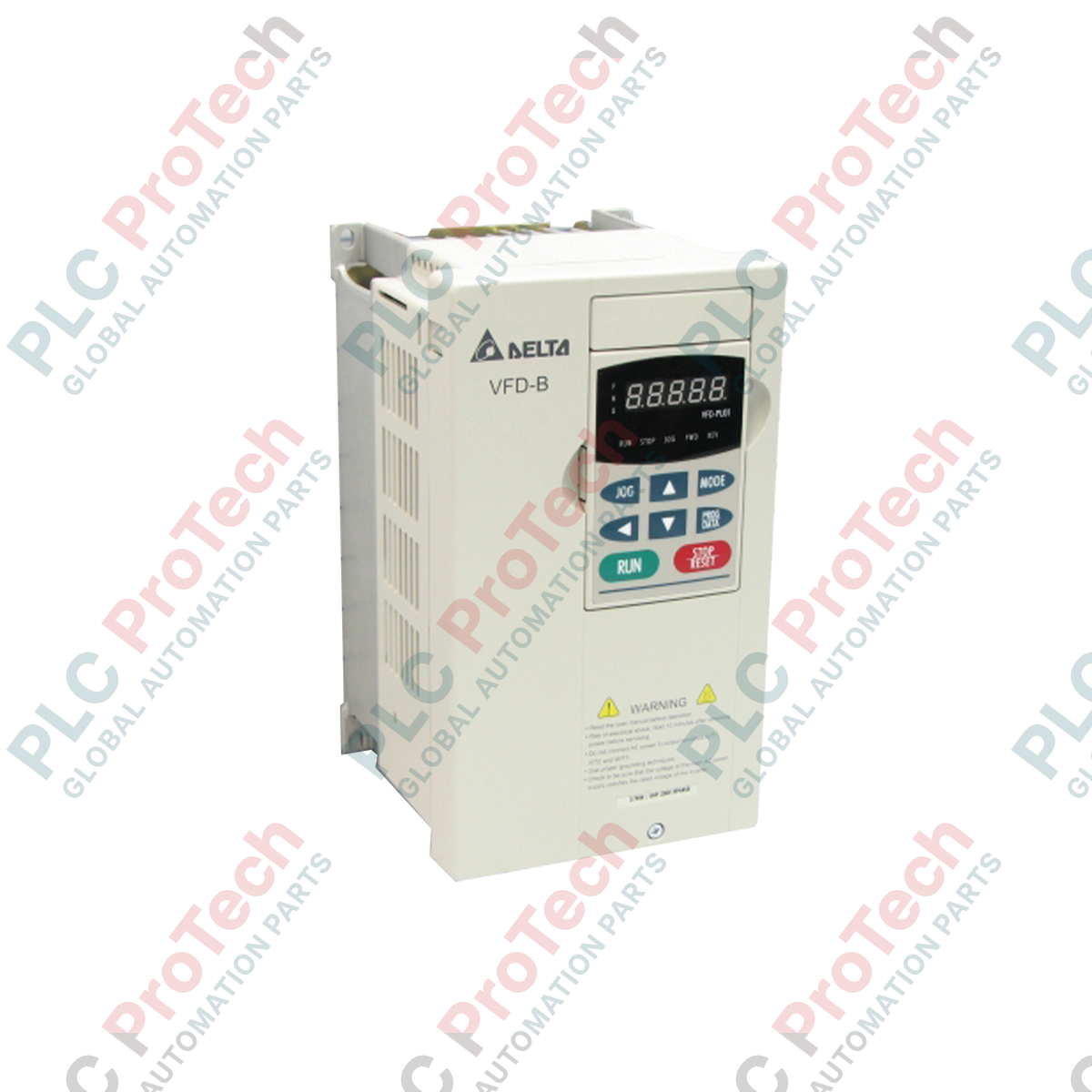

Le Delta Electronics VFD150B43A assure une régulation précise de la vitesse et du couple des moteurs asynchrones triphasés. Il s’agit d’un variateur robuste à commande vectorielle de 15 kW (20 HP) de la série VFD-B. Cette unité modulaire est conçue pour gérer les exigences de couple élevé et les cycles de fonctionnement industriels continus, avec une alimentation d’entrée triphasée de 460 V. Son cœur intégré de traitement par microprocesseur dynamique permet des réglages précis de la fréquence par micro-incréments ainsi que des algorithmes sophistiqués de prévention du décrochage afin de protéger à la fois la mécanique du variateur et les équipements de production en aval lors des transitions de charge.
Caractéristiques
-
Résolution de fréquence précise : offre un contrôle haute précision avec une résolution de réglage de la fréquence de 0,01 Hz.
-
Endurance en surcharge : gère les pointes de fonctionnement brèves avec une capacité de surcharge nominale de 150 % du courant nominal pendant 1 minute maximum.
-
Fréquences ignorées configurables : évite les zones de résonance mécanique grâce à trois bandes de fréquences ignorées assignables, réglables de 0,1 à 400 Hz.
-
Prévention robuste du décrochage : niveaux de prévention du décrochage configurables de 20 % à 250 % du courant nominal du variateur.
-
Architecture de refroidissement active : équipé d’un ventilateur de refroidissement intégré à débit d’air élevé pour maintenir l’équilibre thermique dans les configurations d’armoires exigeantes.
Applications
- Ventilateurs de ventilation industriels robustes et unités de traitement de l’air.
- Installations de traitement des eaux usées et stations de pompage municipales.
- Systèmes de convoyage continus et lignes de tri pour la manutention des matériaux.
- Machines d’extrusion de plastique et enrouleurs de lignes d’emballage.
Tableau des spécifications techniques
| Paramètre |
Valeur de spécification |
| Fabricant |
Delta Electronics |
| Numéro de modèle |
VFD150B43A |
| Nom de la série |
Série VFD-B |
| Puissance |
20 HP (15 kW) |
| Classe de tension |
460 V CA triphasé |
| Résolution de fréquence |
0,01 Hz |
| Capacité de surcharge |
150 % du courant nominal pendant 60 secondes |
| Plage de fréquences ignorées |
0,1 à 400 Hz (trois zones programmables) |
| Limite de prévention du décrochage |
20 % à 250 % du courant nominal |
| Système de refroidissement |
Ventilateur de refroidissement à air forcé |
| Température de stockage en fonctionnement |
-20 °C à 60 °C |
| Limite d’humidité ambiante |
Inférieure à 90 % HR (sans condensation) |
| Poids physique |
13 kg |
| Poids d’expédition (calculé) |
15 kg |
Informations techniques empiriques
Modèles alternatifs et compatibilité
La série VFD-B utilise une empreinte de montage standardisée et une cartographie spécifique des registres internes qui la distingue des plateformes Delta plus récentes, telles que la VFD-C2000. Lors de la modernisation de systèmes de commande existants utilisant des communications série Modbus, vérifiez directement les adresses de la cartographie des paramètres, car les variateurs modernes peuvent nécessiter des adaptations de paramètres. Assurez-vous que le micrologiciel de la version désignée par « A » correspond à vos profils PLC existants pour les opérations pilotées par bus de terrain.
Pièges liés aux applications et notes d’ingénierie
Dans les applications impliquant des charges à forte inertie (telles que les ventilateurs industriels de grand diamètre), une décélération sans résistance de freinage dynamique peut déclencher des défauts de surtension (ov). Assurez-vous que les paramètres de temps de décélération (Paramètre 01-10/01-12) sont réglés avec une pente suffisamment progressive, ou installez une unité de freinage dynamique externe correctement dimensionnée pour dissiper l’énergie régénérative. Maintenez un espace vertical dégagé autour des ouvertures d’admission et d’évacuation du ventilateur refroidi du variateur afin d’éviter les déclenchements thermiques dans les armoires électriques à forte densité.
Conseils de mise en service et de câblage
Acheminez toujours les câbles de commande et les câbles de signaux analogiques dans des conduits métalliques séparés et mis à la terre, éloignés des lignes d’alimentation principales (R, S, T) et des lignes de sortie moteur (U, V, W), afin d’empêcher les interférences électromagnétiques (EMI) de perturber les entrées analogiques. Pour maintenir la stabilité de la résolution de 0,01 Hz, mettez à la terre le blindage de votre câble de commande analogique uniquement côté variateur, à l’aide d’une barre de mise à la terre dédiée à faible impédance.
Directives d’installation
AVERTISSEMENT CRITIQUE : Des niveaux de tension dangereux restent présents dans les condensateurs du variateur même après l’isolement de l’alimentation secteur. Attendez au minimum 10 minutes après la mise hors tension physique complète et vérifiez, à l’aide d’un multimètre numérique certifié, que la tension du bus continu interne est tombée sous 36 V CC avant de toucher aux raccordements des bornes ou de commencer des travaux de diagnostic.
1
Montez le variateur verticalement sur un panneau arrière plat et ininflammable afin d’optimiser la circulation de l’air et la dissipation thermique naturelle.
2
Raccordez l’alimentation secteur triphasée principale aux bornes R, S et T, et raccordez directement les câbles d’alimentation du moteur aux bornes U, V et W.
3
Effectuez un test d’isolement à fil froid sur les câbles du moteur avant le raccordement aux bornes ; n’effectuez jamais de test au mégohmmètre directement sur les bornes de puissance du variateur.
4
Effectuez une vérification initiale en basse tension des bornes de commande auxiliaires avant de mettre sous tension l’entrée haute tension de 460 V.
