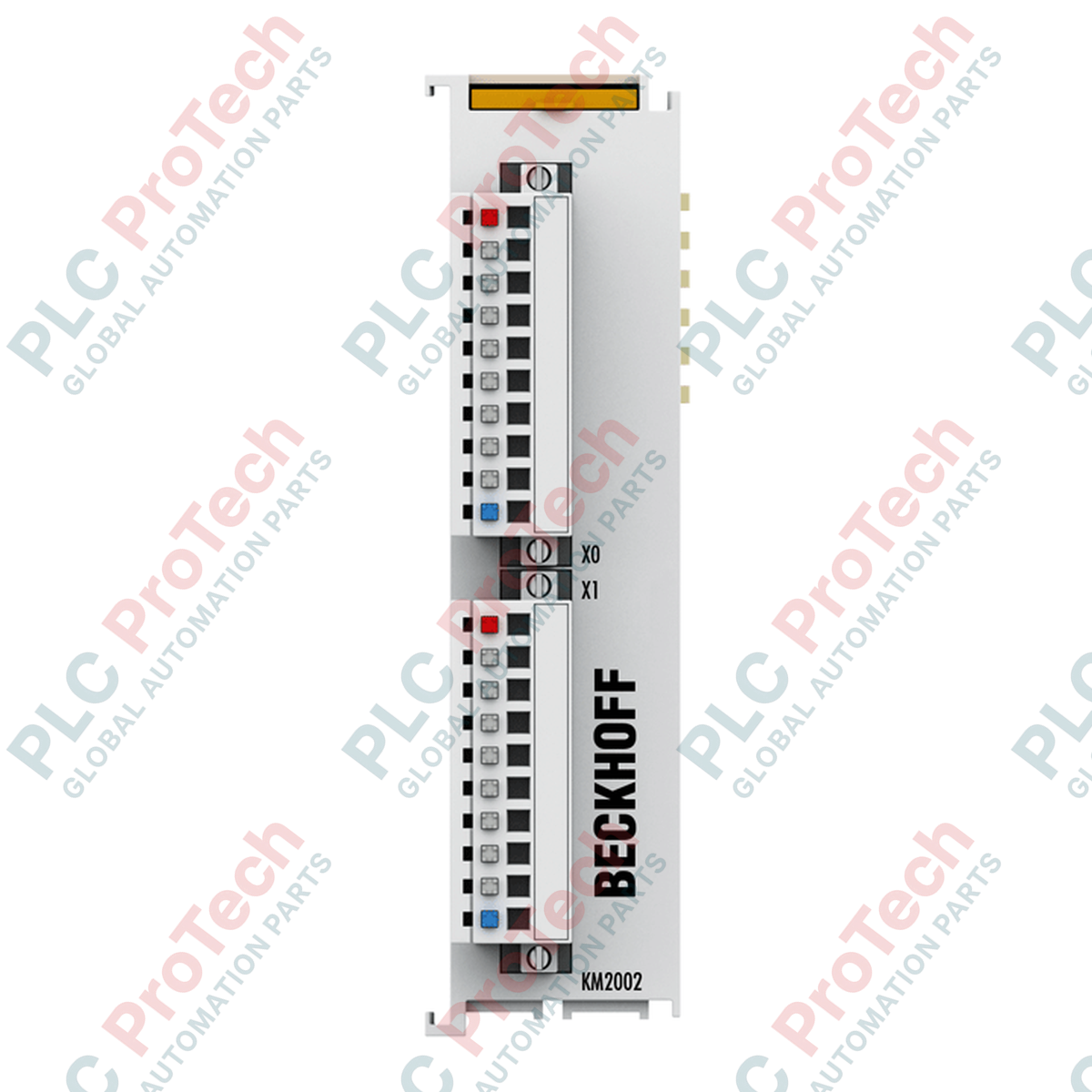

KM2002-0004 BECKHOFF module borne de sortie numérique à 16 canaux

SKU KM2002-0004

En stock
  • Garantie 12 mois
  • Retours gratuits sous 30 jours
  • Fabricant : BECKHOFF

  • N° de produit : KM2002-0004

  • Pays d'origine :Allemagne

  • Type de produit : Module de terminal de bus

  • Paiement : Virement bancaire, Western Union

  • Poids : 2000g

  • Dimensions : 26,5 mm x 100 mm x 71 mm

  • Port d'expédition : Xiamen

  • Garantie : 12 mois

Présentation du produit

Le  KM2002-0004 (KM 2002-0004) est un module de terminal de bus haute densité conçu pour faire le lien entre la logique de commande et les actionneurs au niveau du terrain. Intégrant 16 sorties numériques dans un boîtier compact de 26,5 mm, ce module fournit 24 V CC à 0,5 A par canal, répartis sur deux connecteurs enfichables à 8 canaux. Dans les applications industrielles telles que les systèmes de tri sur convoyeur, les stations d'assemblage automatisées et les panneaux de commande comportant un grand nombre de nœuds, le  KM2002-0004 est essentiel pour piloter des charges ohmiques, inductives et de lampe. Grâce à une technologie de connexion à 3 fils avec LED d'état intégrées, il offre de meilleures capacités de diagnostic et un câblage simplifié des capteurs et des actionneurs, réduisant considérablement le temps d'installation et la complexité de l'armoire par rapport aux terminaux standard à canal unique.

Configuration technique

L'architecture du  KM2002-0004 est optimisée pour un déploiement rapide et une grande fiabilité. Contrairement aux terminaux standard, la série KM utilise un niveau de câblage enfichable, permettant de connecter ou de déconnecter instantanément des faisceaux précâblés. La variante « 0004 » dispose spécifiquement d'une interface de connexion à 3 fils, qui facilite la connexion directe des actionneurs en fournissant les chemins du signal, du 24 V et du 0 V au niveau du terminal. Le module est protégé contre les courts-circuits avec une limite de courant de crête de < 2 A et fournit une isolation électrique de 500 V entre le K-bus et le potentiel de champ. Ses signaux de commande binaires sont transférés avec un délai minimal, et la protection intégrée contre l'inversion de polarité garantit la longévité du module, même en cas d'erreurs de câblage lors de la mise en service.

Spécifications techniques

Attribut Détails des spécifications
Modèle KM2002-0004
Marque BECKHOFF
Origine Allemagne
Nombre de sorties 16 (2 x 8 canaux)
Tension nominale 24 V CC
Courant de sortie maximal 0,5 A par canal (protégé contre les courts-circuits)
Technologie de connexion Connecteur enfichable à 3 fils avec LED
Types de charge Charge ohmique, inductive, de lampe
Isolation électrique 500 V (K-bus / potentiel de champ)
Consommation de courant Typ. 5 mA (K-bus)
Largeur de bit 16 sorties dans l'image de processus
Dimensions (l x H x P) 26,5 mm x 100 mm x 71 mm
Température de fonctionnement de 0 à +55 °C
Poids env. 110 g (avec connecteur à 3 broches)
Poids d'expédition 2,0 kg

FAQ techniques

Quels sont les avantages spécifiques de la variante -0004 par rapport au modèle de base -0000 ?

Alors que le KM2002-0000 est le module nu sans connecteurs, le KM2002-0004 comprend les connecteurs enfichables à 3 fils et des LED intégrées. Le système à 3 fils est particulièrement avantageux pour les actionneurs qui nécessitent une alimentation locale, car il élimine le besoin de blocs de distribution externes.

Ce module nécessite-t-il une borne d'alimentation ?

Le KM2002-0004 tire son alimentation logique interne (5 mA) du K-bus. Toutefois, l'alimentation de terrain des 16 sorties doit être fournie au module par l'intermédiaire des connecteurs enfichables externes. Veillez à ce que votre alimentation de terrain 24 VDC puisse supporter une charge totale potentielle de 8 A (16 canaux x 0,5 A).

Le KM2002-0004 peut-il commander des charges inductives telles que des électrovannes ?

Oui, le module est conçu pour des charges inductives avec une énergie de coupure maximale de < 150 mJ par canal. Pour les charges fortement inductives ou les commutations haute fréquence, il est néanmoins recommandé d'utiliser des diodes de roue libre externes afin de protéger les circuits de sortie et de prolonger la durée de vie du module.


Guide d'ingénierie et d'installation

Maintenance des connecteurs enfichables :

Le KM2002-0004 utilise une technologie spécifique de connexion enfichable. Lors de l'installation ou du retrait des connecteurs, veillez à couper l'alimentation du rail DIN afin d'éviter la formation d'arcs électriques sur les broches de contact. Utilisez le mécanisme de verrouillage intégré sur le rail DIN de 35 mm pour empêcher le module de se déplacer, ce qui pourrait provoquer un contact intermittent sur le K-bus.

Gestion du câblage et de la section :

La borne accepte les fils multibrins et monobrins d'une section de 0,08 à 1,5 mm². Pour une intégrité optimale du signal et une bonne résistance aux vibrations, une longueur de dénudage de 8 mm est requise. Dans les environnements soumis à de fortes vibrations, il est recommandé d'utiliser des embouts afin d'éviter l'effilochage des fils et les éventuels courts-circuits entre les broches haute densité.

Considérations thermiques pour les E/S haute densité :

Lorsque les 16 canaux sont actifs à la charge maximale de 0,5 A, le module génère une chaleur localisée. Veillez à maintenir un dégagement vertical minimal de 30 mm au-dessus et au-dessous du segment de borne Bus afin de permettre la convection naturelle. Si la température ambiante dans l'armoire dépasse constamment 45 °C, envisagez un refroidissement actif ou espacez les modules KM à l'aide de capuchons d'extrémité passifs afin de garantir un fonctionnement stable.
