Description

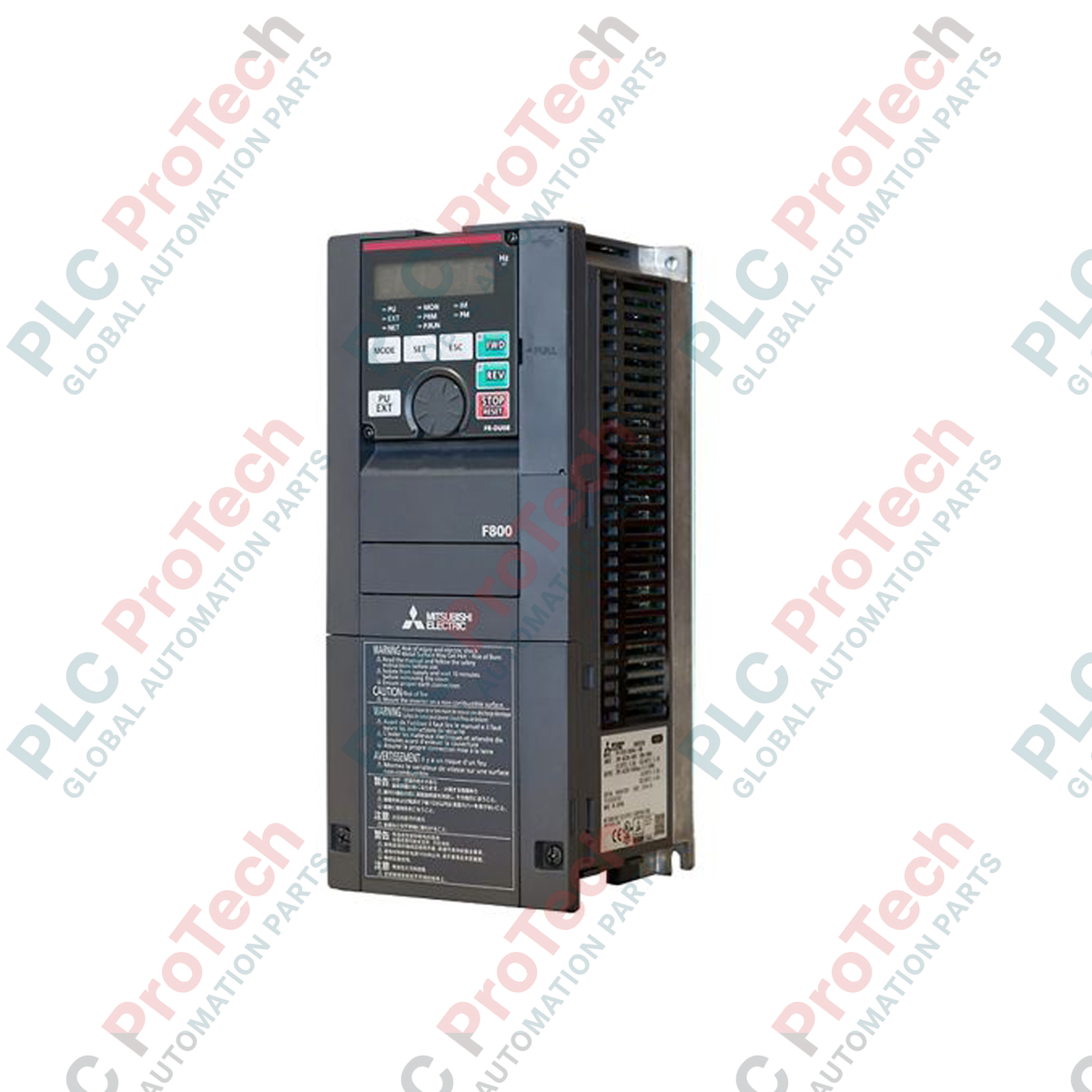

Optimisant la régulation du débit dans les installations de pompage et de ventilation à usage intensif, le Mitsubishi Electric FR-F840-03250-2-60 est un variateur de fréquence haute capacité de la série FR-F800. Cet onduleur industriel est spécialement conçu pour la commande des ventilateurs, des pompes et des compresseurs, offrant un fonctionnement à haut rendement grâce à des algorithmes intelligents d’économie d’énergie. Grâce à sa commande d’excitation avancée, il surveille en continu la demande de charge afin d’optimiser le couple et de réduire la consommation d’énergie en temps réel.
Fonctionnalités
-
Commande avancée d’excitation optimale : équilibre automatiquement le flux magnétique du moteur afin d’atteindre un rendement énergétique élevé, même lorsque les conditions de charge varient.
-
Double régime de surcharge : prend en charge les configurations de fonctionnement Super Light Duty (SLD) et Light Duty (LD) afin de s’adapter à des profils de charge spécifiques.
-
Commande de pompes multiples : les algorithmes PID avancés et de commande de pompes multiples intégrés permettent le fonctionnement coordonné de plusieurs pompes auxiliaires.
-
Fonction de sécurité intégrée : dispose d’entrées de sécurité fonctionnelle conformes aux normes de sécurité SIL 2 / PL d.
-
Fonctionnalité d’automate programmable intégrée : permet de programmer directement une logique de base dans le variateur, réduisant ainsi le besoin d’automates mini-PLC externes.
Applications
-
Eau et eaux usées : pompes d’admission, stations de surpression et systèmes de soufflantes d’aération.
-
Systèmes CVC : grandes centrales de traitement d’air (CTA) industrielles, tours de refroidissement et refroidisseurs.
-
Automatisation industrielle : dépoussiéreurs, ventilateurs d’extraction et systèmes de ventilation municipaux.
Spécifications techniques
| Paramètre |
Valeur de spécification |
| Fabricant |
Mitsubishi Electric |
| Numéro de modèle |
FR-F840-03250-2-60 |
| Nom de la série |
Série FR-F800 |
| Plage de tension d’entrée |
CA triphasé de 380 à 500 V (50/60 Hz) |
| Courant de sortie nominal (SLD) |
325 A |
| Courant de sortie nominal (LD) |
290 A |
| Méthode de commande |
Commande V/f, commande vectorielle avancée du flux magnétique, commande d’excitation optimale |
| Indice de protection du boîtier |
IP00 (type ouvert) |
| Température ambiante de fonctionnement |
−10 à +50 °C (sans gel, régime LD jusqu’à +40 °C sans déclassement) |
| Poids d’expédition (calculé) |
74,0 kg |
Connexions et interfaces
| Groupe de bornes |
Affectation des fonctions |
| R/L1, S/L2, T/L3 |
Connexions d’entrée de l’alimentation secteur CA triphasée. |
| U, V, W |
Connexions de sortie de puissance du moteur CA triphasé. |
| P/+, PR, N/- |
Bornes du bus continu pour les unités de freinage en option ou les configurations avec bus continu partagé. |
| Bornes de commande |
Entrées analogiques (tension/courant), entrées numériques multifonctions, arrêt de sécurité (S1/S2/SIC) et sorties relais. |
Modèles alternatifs et compatibilité
L’appareil constitue un remplacement moderne direct de la série obsolète FR-F740-03250. Lors du remplacement d’anciens modèles de la série F700, les fichiers de configuration des paramètres peuvent être migrés à l’aide de la suite logicielle FR Configurator2. Notez que les dimensions physiques et les entraxes de fixation peuvent différer légèrement de ceux de l’ancienne série ; veillez à ce que l’espacement dans les armoires fermées permette les dégagements de ventilation requis par la conception FR-F800.
Pièges liés à l’application et remarques techniques
Ce variateur de grande capacité présente des besoins importants en dissipation thermique lors des charges de pointe. Assurez-vous que votre armoire électrique dispose d’une ventilation active capable d’évacuer l’air chaud des dissipateurs thermiques du variateur, en particulier en cas de fonctionnement continu dans des environnements ambiants dépassant 40 degC. Pour les installations situées à plus de 1000 mètres au-dessus du niveau de la mer, appliquez un facteur de déclassement du courant de 1 % par tranche de 100 mètres, jusqu’à une altitude maximale de 2500 mètres.
Conseils de mise en service et de câblage
Mettez toujours le variateur à la terre indépendamment à l’aide d’une mise à la terre de classe D avec un chemin à faible impédance. Les courants de terre générés par la commutation PWM haute fréquence peuvent perturber les signaux analogiques sensibles en champ proche. Il est vivement recommandé d’acheminer les boucles d’encodeur, de transducteur et de commande dans des conduits séparés et blindés, isolés des câbles principaux de sortie moteur U/V/W d’au moins 30 cm.
Directives d’installation
AVERTISSEMENT CRITIQUE : RISQUE DE HAUTE TENSION
Avant toute intervention d’installation, de maintenance ou de câblage des bornes, déconnectez complètement la source d’alimentation principale. Attendez au moins 10 minutes afin de permettre la décharge en toute sécurité des condensateurs du bus continu interne. Vérifiez que le voyant de charge situé sur le capot avant est complètement éteint et mesurez la tension entre les bornes P/+ et N/- pour confirmer qu’elle est inférieure à 30 VDC.
1
Montez le variateur verticalement sur une surface verticale plane et ininflammable, telle qu’une plaque arrière métallique, afin de garantir une circulation d’air convective optimale sur les dissipateurs thermiques montés à l’arrière.
2
Raccordez les masses de structure aux bornes de terre désignées. Raccordez fermement les lignes d’alimentation entrantes R/L1, S/L2 et T/L3, ainsi que les câbles moteur U, V et W, en respectant les couples de serrage spécifiés pour les boulons de bornes M8/M10.
3
Raccordez les entrées de sécurité externes aux bornes de sécurité S1/S2 à double canal si l’intégration d’un arrêt d’urgence est nécessaire, en veillant à retirer le cavalier si vous utilisez un relais de sécurité externe.
