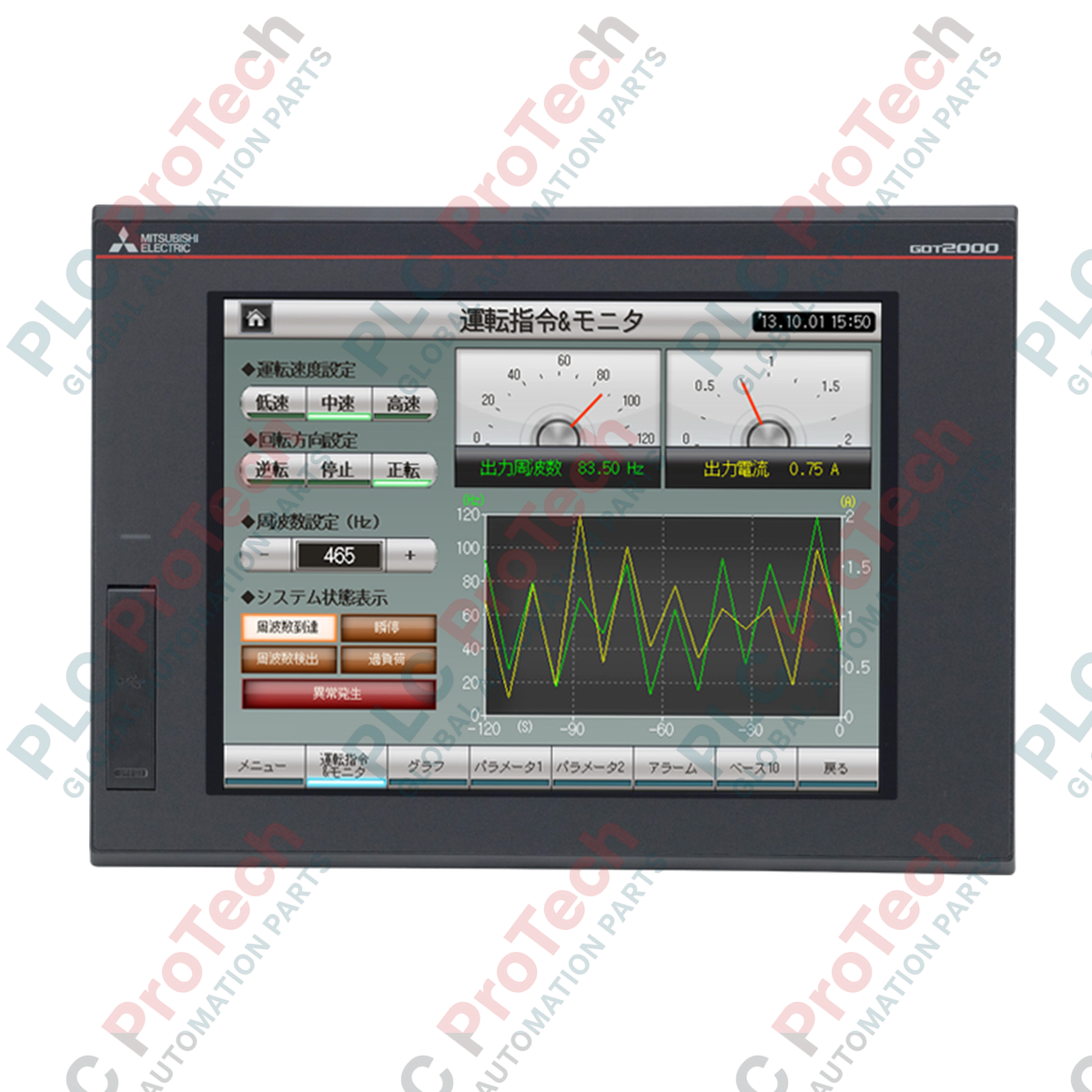

Écran tactile IHM Mitsubishi Electric GT2710-VTBA série GOT2000

SKU GT2710-VTBA

En stock
  • Garantie 12 mois
  • Retours gratuits sous 30 jours
  • Fabricant : Mitsubishi Electric

  • N° de produit : GT2710-VTBA

  • Pays d'origine :États-Unis

  • Type de produit : Écrans tactiles IHM

  • Paiement : Virement bancaire, Western Union

  • Poids : 8000g

  • Dimensions : 30,3 cm x 21,8 cm x 5,2 cm

  • Port d'expédition : Xiamen

  • Garantie : 12 mois

Description

Servant d’interface opérateur hautes performances au sein des architectures d’automatisation industrielle, le Mitsubishi Electric GT2710-VTBA offre des capacités précises de commande et de visualisation grâce à un écran couleur TFT VGA de 10,4 pouces. Faisant partie de la série avancée GOT2000, cette interface homme-machine (IHM) intègre des fonctions de gestes multipoints, permettant aux opérateurs de l’usine d’effectuer des actions de pincement pour zoomer, de balayage et d’utilisation de plusieurs doigts directement sur le site de production. Fonctionnant sur une alimentation CA, elle est dotée d’un boîtier à cadre noir robuste conçu pour résister aux environnements industriels difficiles, ce qui la rend idéale pour son intégration dans des réseaux exigeants d’automatisation des machines et de contrôle des procédés.

Fonctionnalités

  • Écran couleur TFT haute fidélité de 10,4 pouces avec résolution VGA (640 x 480).
  • Commande intuitive par gestes multipoints pour une navigation fluide dans les projets et une utilisation aisée des écrans.
  • Compatibilité avec une large plage de tensions d’entrée, de 100 à 240 V CA.
  • Étanchéité robuste pour environnements difficiles et architecture à refroidissement naturel, sans ventilateurs internes susceptibles de tomber en panne.
  • Configurations de disposition flexibles prenant en charge les installations physiques horizontales et verticales.
  • Résistance élevée aux chocs et aux vibrations, conforme aux normes internationales CEI 61131-2.

Applications

  • Lignes d’assemblage automobile et cellules robotisées nécessitant une visualisation multiaxe.
  • Stations de surveillance de l’eau et des eaux usées et panneaux de traitement.
  • Lignes de fabrication, de transformation et de conditionnement des aliments et des boissons.
  • Machines d’emballage complexes nécessitant une navigation IHM dynamique fondée sur les gestes.

Spécifications techniques

Paramètre Valeur de la spécification
Fabricant Mitsubishi Electric
Numéro de modèle GT2710-VTBA
Série GOT2000 (GT27)
Taille et type d’écran Écran couleur TFT de 10,4 pouces (ou zone d’affichage active de 10,1 pouces)
Résolution VGA (640 x 480 pixels)
Gestes multipoints Pris en charge (modèle à gestes avancés)
Couleur du cadre Noir
Plage de tension d’entrée 100 à 240 V CA (+10 %, -15 %)
Charge électrique maximale 41 W ou moins
Consommation électrique autonome 17 W (réduite à 10 W lorsque le rétroéclairage est éteint)
Limitation du courant d’appel 60 A ou moins (durée de 2 ms à 25 °C, charge maximale)
Durée de panne instantanée admissible Dans les 20 ms (à 100 V CA ou plus)
Résistance d’isolement 10 mégohms ou plus (mesurée à 500 V CC)
Tension de tenue 1 500 V CA pendant 1 minute (entre la borne d’alimentation et la terre)
Température de fonctionnement (horizontale) 0 à 55 °C
Température de fonctionnement (verticale) 0 à 50 °C
Température de stockage -20 à 60 °C
Plage d’humidité ambiante 10 % à 90 % HR (sans condensation)
Résistance aux vibrations et aux chocs Conforme aux normes JIS B 3502 et CEI 61131-2 (147 m/s2 / 15G)
Altitude de fonctionnement 2 000 mètres (6 562 pieds) ou moins
Poids du produit 2,1 kg (supports de montage exclus)
Dimensions extérieures (L x H x P) 30,3 cm x 21,8 cm x 5,2 cm
Poids d’expédition (calculé) 8,0 kg (matériaux d’emballage compris)

Connexions et interfaces

Connexion / Paramètre du terminal Norme de spécification
Section de fil applicable 0,75 à 2 mm²
Type de vis du bornier Borne à vis de serrage M3
Cosses à sertir compatibles RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A
Plage de couple de serrage 0,5 à 0,8 N.m

Modèles alternatifs et compatibilité

L’unité GT2710-VTBA peut remplacer directement les IHM plus anciennes des séries GT1675 ou GT1575 ayant le même encombrement d’écran ; toutefois, des plaques d’adaptation pour la découpe du panneau ou le remplacement de la face avant peuvent être nécessaires selon la profondeur de montage et les tolérances exactes de votre découpe existante. Assurez-vous que votre application IHM est compilée dans GT Works3 (version 1.100G ou ultérieure) pour accéder aux pilotes de micrologiciel spécialisés requis par la fonction multitactile et le moteur avancé de reconnaissance des gestes de cette unité.

Pièges d’application et remarques techniques

En cas d’installation verticale, la température de fonctionnement maximale autorisée passe de 55 degC à 50 degC. Prévoyez un espace libre d’au moins 100 mm entre l’arrière de l’unité IHM et les dispositifs de commande adjacents à l’intérieur de l’armoire afin de permettre une convection thermique passive suffisante. N’installez pas cette unité dans des environnements exposés en permanence à des vapeurs grasses, à des poussières métalliques fortement conductrices ou à la lumière directe du soleil, car cela accélérerait le jaunissement de l’écran et la dégradation de la couche tactile.

Conseils de mise en service et de câblage

Acheminez toujours séparément la ligne d’alimentation CA principale et les câbles de communication industriels (tels que les bus série Ethernet ou RS-422/485) afin de réduire les interférences électromagnétiques (EMI) haute fréquence. Raccordez les bornes LG (terre de ligne) et FG (terre du châssis) à une mise à la terre industrielle dédiée de classe D à l’aide d’un fil de cuivre d’une section minimale de 2 mm², afin d’éviter que des boucles de terre parasites ne provoquent des instabilités de l’écran tactile.

Consignes d’installation

AVERTISSEMENT CRITIQUE : RISQUE D’ÉLECTROCUTION

Isolez et mettez hors tension toutes les lignes d’alimentation principales avant de commencer l’installation physique, le câblage ou la maintenance de cette unité. Vérifiez l’absence de tension à l’aide d’un instrument de mesure étalonné avant d’ouvrir les caches des bornes ou de manipuler les composants internes. Le non-respect de cette consigne peut entraîner de graves blessures ou la destruction de l’équipement.

1

Vérifiez que les dimensions de la découpe du boîtier correspondent strictement au profil requis en largeur et en hauteur pour la série GOT2000 10,4", en vous assurant que le joint d’étanchéité est correctement positionné sur tout le périmètre de l’IHM.

2

Insérez l’unité IHM dans la découpe du panneau par l’avant, puis fixez les supports de montage par l’arrière en serrant les vis au couple spécifié afin de maintenir la protection IP67F.

3

Câblez les bornes d’entrée d’alimentation CA à l’aide de cosses à sertir appropriées (RAV1.25-3 ou équivalentes), puis serrez les vis des bornes avec un couple compris entre 0,5 et 0,8 N.m.

4

Raccordez complètement les bornes de terre à un point de mise à la terre de classe D avant de mettre les lignes d’alimentation entrantes sous tension.

FAQ

Quelles sont les restrictions d’orientation de montage pour cette IHM ?

Cette IHM prend en charge le montage horizontal et vertical. Lorsqu’elle est montée verticalement, la température maximale de fonctionnement est réduite à 50 °C, contre 55 °C pour un montage horizontal.

Quelles configurations de câbles et de bornes sont requises pour le raccordement de l’alimentation ?

Utilisez des bornes à vis de type M3 avec des fils de 0,75 à 2 mm2. Appliquez un couple de serrage de 0,5 à 0,8 N.m. Les types de bornes compatibles incluent RAV1.25-3 et V2-S3.3.

Cette unité prend-elle en charge le contrôle multipoint ?

Oui, ce modèle offre des fonctionnalités avancées de contrôle multipoint et de gestes, permettant aux opérateurs d’effectuer des interactions complexes avec plusieurs doigts, comme le pincement pour zoomer et le balayage.

Comment l’unité gère-t-elle les baisses temporaires de tension ?

Elle tolère une coupure instantanée de l’alimentation d’une durée maximale de 20 millisecondes à 100 VAC ou plus avant d’initier une réinitialisation du système.
