Description

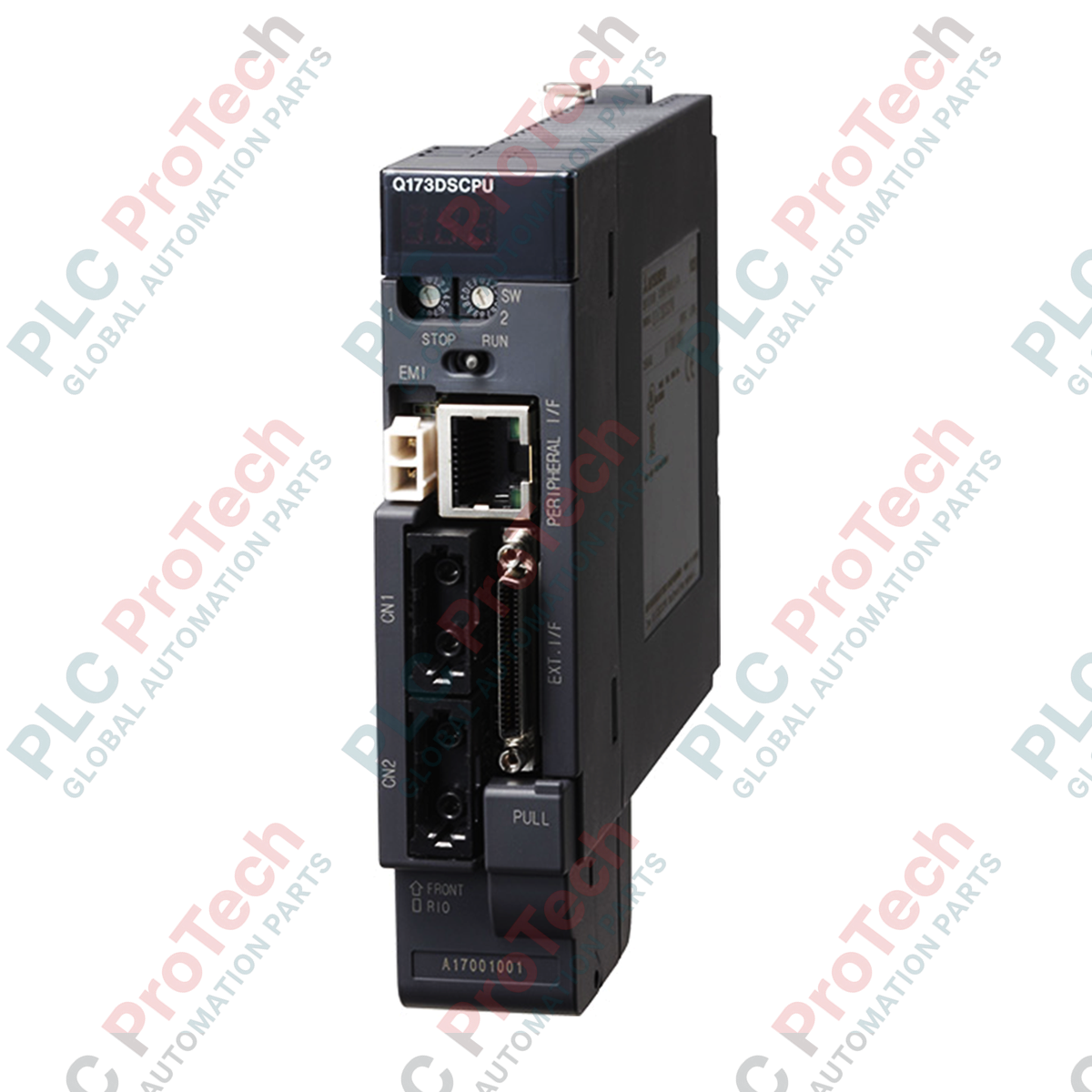

Exécutant des opérations complexes de synchronisation multiaxe dans la plateforme d’automatisation MELSEC Q Series, le Mitsubishi Electric Q173DSCPU agit comme un contrôleur de mouvement hautes performances dédié, capable de gérer des architectures de machines synchronisées à grande vitesse. Ce contrôleur fonctionne aux côtés des processeurs d’automates programmables standard de la série Q sur une unité de base commune, en tirant parti du bus système à grande vitesse pour traiter en parallèle les séquences et les trajectoires de mouvement. Il utilise le réseau à fibre optique SSCNET III/H, très fiable, pour coordonner jusqu’à 32 axes de mouvement avec une précision de l’ordre de la microseconde, en réduisant au minimum le bruit du signal et la latence sur les variateurs de servomoteurs répartis.
Caractéristiques
-
Capacité de commande multiaxe : Gère jusqu’à 32 axes de mouvement indépendants ou entièrement synchronisés via un seul emplacement de processeur.
-
Fonctions avancées de compensation : Prend en charge la compensation intégrée du jeu, la configuration de l’engrenage électronique et la compensation de phase dans l’environnement du système d’exploitation SV22.
-
Commandes de forçage manuel : Comprend une fonction de jog intégrée pour simplifier la mise en service, l’alignement manuel des axes et les tests des limites physiques.
-
Architecture de traitement parallèle : S’intègre à l’unité de base de la série MELSEC Q pour exécuter les profils de mouvement indépendamment du cycle du programme de séquence principal.
-
Protocole SSCNET III/H : Offre une communication série déterministe à grande vitesse et résistante au bruit via des câbles à fibre optique, optimisant l’échange de données avec les amplificateurs de servomoteurs MR-J4/MR-J3.
Applications
- Systèmes d’emballage à grande vitesse avec prise et dépose nécessitant un engrenage électronique rapide.
- Tables rotatives d’indexage multipostes avec compensation précise du jeu mécanique.
- Presses d’impression synchronisées, systèmes de contrôle de la tension des bandes et machines industrielles d’enroulement.
- Robots portiques pour l’assemblage de semi-conducteurs de précision et la manutention de matériaux.
Spécifications techniques
| Paramètre de spécification |
Valeur |
| Fabricant |
Mitsubishi Electric |
| Identifiant du modèle |
Q173DSCPU |
| Série |
MELSEC Q Series |
| Limite du nombre d’axes commandés |
Jusqu’à 32 axes |
| Consommation de courant interne (5 V CC) |
1,75 A |
| Protocole de communication |
SSCNET III/H (150 Mbps, duplex intégral) |
| Méthode de commande |
Commande PTP (point à point), commande d’interpolation, commande synchrone |
| Logiciel de programmation |
MT Developer2 (dans la suite MELSOFT) |
| Dimensions physiques |
120.5 mm x 27.4 mm x 120.3 mm |
| Poids net |
0,33 kg |
| Poids d’expédition |
3,00 kg |
| Pays d’origine |
Japon |
Analyses techniques empiriques
Modèles alternatifs et compatibilité
Le Q173DSCPU constitue une mise à niveau directe de génération par rapport à l’ancien Q173HCPU. Lors de la migration de systèmes plus anciens vers ce processeur, vérifiez que vos amplificateurs de servomoteurs MR-J3 existants sont configurés en mode de compatibilité SSCNET III/H ou qu’ils ont été remplacés par des modèles MR-J4. Notez que la structure du programme dans MT Developer2 diffère légèrement de celle de l’ancien format MT Developer ; les programmes du système mécanique doivent être convertis au nouveau format Motion SFC (Sequential Function Chart) pour fonctionner correctement sur ce matériel de contrôleur.
Pièges à éviter et notes techniques
Lorsque vous utilisez les 32 axes avec des structures complexes de came électronique ou de compensation de phase (SV22), prêtez une attention particulière aux réglages du cycle de fonctionnement dans MT Developer2. Si le cycle est réglé trop bas (par exemple, 0.222 ms) et que le traitement du processeur dépasse 100 %, des erreurs de temporisateur de surveillance ou des pertes de communication synchrone se produiront. Pour la coordination de nombreux axes, envisagez d’équilibrer la charge de traitement en prolongeant le cycle de fonctionnement à 0.444 ms ou 0.888 ms.
Conseils de mise en service et de câblage
SSCNET III/H utilise des câbles à fibre optique plastique (POF) spécialisés. Veillez à ce que le rayon de courbure minimal de ces câbles optiques ne soit jamais inférieur à 25 mm. Les courbures prononcées ou les serre-câbles trop serrés dégraderont le signal, provoquant des échecs intermittents d’initialisation de la boucle SSCNET ainsi que des erreurs AL.37 (Erreur de paramètre) ou AL.3c (Erreur de communication) sur les servomoteurs MR-J4 connectés. Laissez les capuchons de protection optique sur tous les ports inutilisés pour éviter toute contamination par la poussière.
Consignes d’installation
AVERTISSEMENT CRITIQUE : Isolez complètement et mettez hors tension l’alimentation triphasée principale ainsi que l’alimentation de l’unité de base de l’automate avant de monter ou d’insérer le module Q173DSCPU. Si le fond de panier n’est pas mis hors tension avant l’installation, l’interface de bus ASIC interne de l’unité de base et du contrôleur de mouvement risque d’être endommagée de façon permanente par une décharge électrostatique ou un arc électrique.
1
Alignez le crochet inférieur du module Q173DSCPU sur l’orifice de fixation du module situé sur l’unité de base de la série MELSEC Q.
2
Appuyez fermement le haut du module contre le connecteur du fond de panier jusqu’à ce qu’il soit verrouillé à plat contre l’unité de base, puis serrez la vis de fixation supérieure du module à 0.36-0.48 N·m.
3
Connectez le module de batterie Q170BAT au connecteur de batterie interne situé derrière le volet du capot avant afin de préserver les paramètres de la mémoire rémanente interne.
4
Retirez les bouchons antipoussière des ports optiques SSCNET III/H et insérez les connecteurs à fibre optique de la boucle maître jusqu’à ce que vous sentiez un clic.
