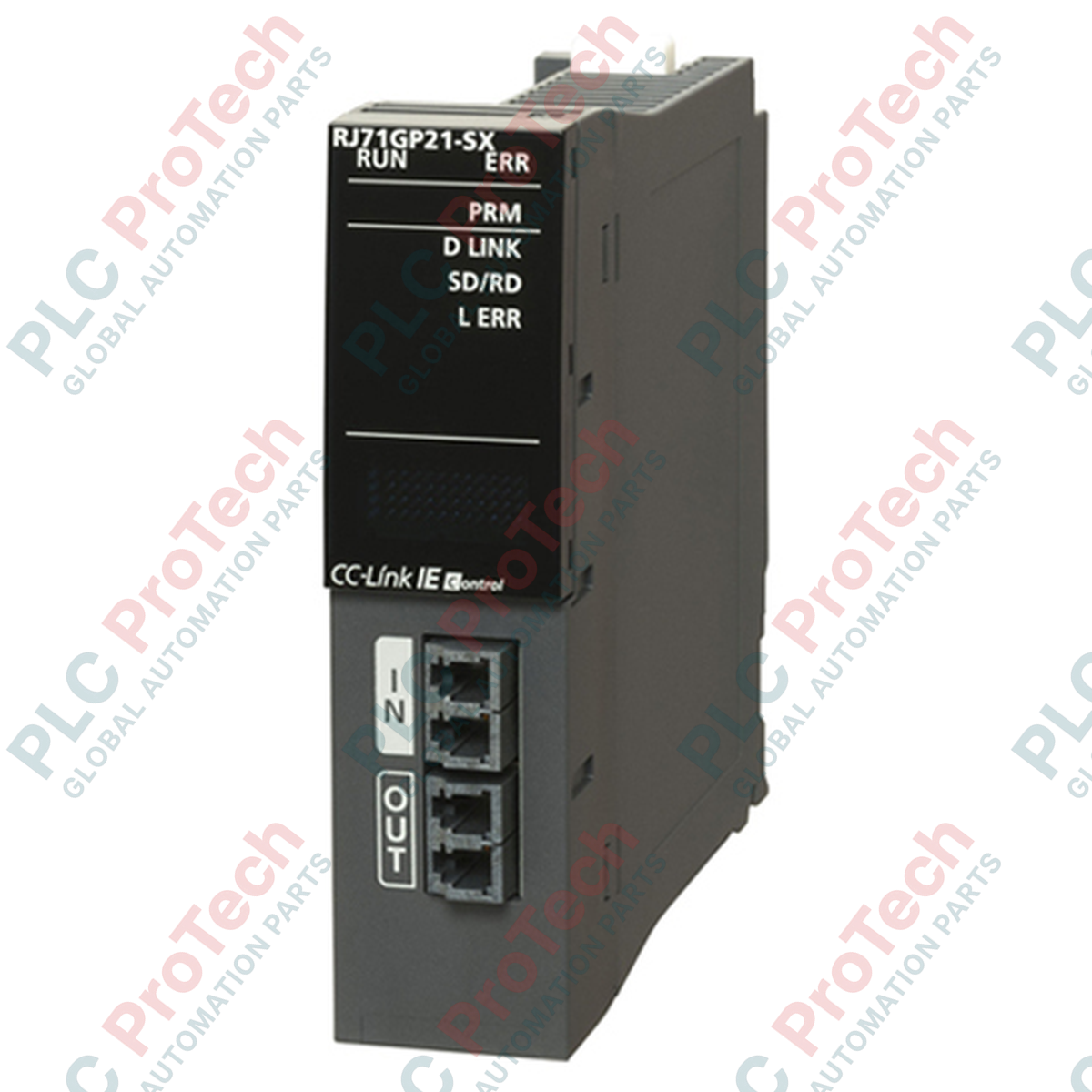

Module réseau de contrôle CC-Link IE de la série MELSEC iQ-R Mitsubishi Electric RJ71GP21-SX

Description

Pour établir des communications à grande vitesse et déterministes entre contrôleurs, le RJ71GP21-SX sert de module de réseau fiable à fibre optique au sein de la plateforme Mitsubishi Electric MELSEC iQ-R. Ce module peut fonctionner comme station de contrôle ou comme station normale dans un réseau CC-Link IE Control, en utilisant une topologie optique à double boucle afin de garantir une forte immunité au bruit, une isolation électrique et une transmission stable des données sur de longues distances.

Conçu pour la transmission cyclique de données à grande capacité et les communications transitoires, le RJ71GP21-SX s’intègre directement au fond de panier iQ-R standard. L’architecture à boucle redondante assure une commutation fiable du chemin de retour en cas de rupture de câble ou de défaillance d’une station, tout en maintenant l’état de la liaison entre les nœuds restants sans interruption du système.

Caractéristiques

• Configurable comme station de contrôle ou station normale.
• Le support de communication par fibre optique offre une immunité totale aux interférences électromagnétiques (EMI).
• Prend en charge la transmission cyclique à grande vitesse et grande capacité ainsi que la messagerie transitoire à la demande.
• La configuration en boucle redondante empêche toute perte de communication en cas de défaillance d’un câble en un point unique.
• Diagnostics et configuration des paramètres simplifiés via le logiciel d’ingénierie standard GX Works3.

Applications

• Usines d’assemblage automobile et synchronisation de lignes d’assemblage à grande vitesse.
• Supervision d’installations distribuées de grande envergure et coordination inter-API.
• Réseaux de commande auxiliaires pour centrales électriques et sous-stations.
• Installations de traitement de l’eau et des eaux usées nécessitant des liaisons sur de longues distances.

Spécifications techniques

Instructions d’installation

Lors de l’installation du module, assurez-vous que l’alimentation du rack de l’API est complètement coupée avant de monter le module sur l’unité de base MELSEC iQ-R. Alignez soigneusement la saillie inférieure de fixation du module avec le trou de guidage de l’unité de base, fixez le module, puis serrez la vis de fixation au couple recommandé.

Respectez le rayon de courbure minimal spécifié pour les câbles à fibre optique afin d’éviter toute atténuation du signal ou détérioration physique de la fibre. Protégez toujours les ports optiques inutilisés à l’aide des capuchons anti-poussière fournis afin d’empêcher toute contamination des émetteurs-récepteurs optiques internes.

Conformité et certifications

• Conforme CE
• Homologué UL/cUL
• Marquage EAC
• Conforme RoHS
