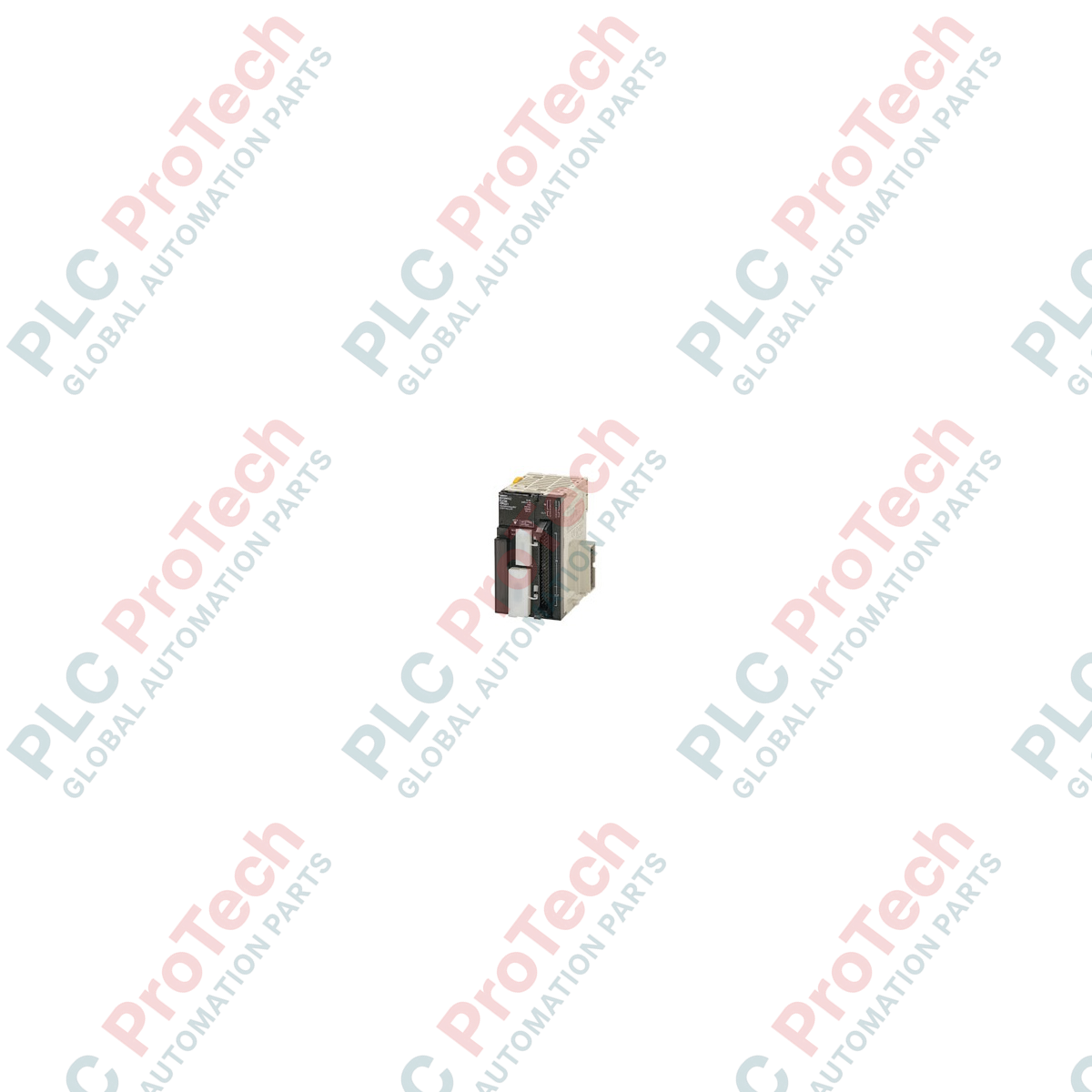

Module CPU d’automate Omron CJ1M-CPU21 SYSMAC série CJ

Description

En exécutant une logique haute vitesse et un contrôle de mouvement intégré dans un format compact, l’unité centrale Omron CJ1M-CPU21 fournit des solutions d’automatisation standard pour les architectures industrielles de petite à moyenne taille. Composant essentiel de la série SYSMAC CJ, cette unité centrale associe des capacités de traitement haute vitesse à des E/S multifonctions intégrées polyvalentes, permettant aux constructeurs de machines d’exécuter des fonctions complexes de positionnement, de sortie d’impulsions et d’interruption sans nécessiter de coprocesseurs externes ni de modules d’extension dédiés. Conçue pour offrir une grande fiabilité dans les configurations d’armoires exigües, sa structure modulaire sans fond de panier simplifie l’assemblage matériel et accélère les cycles de mise en service.

Fonctionnalités

• Capacité de programme optimisée : Dispose d’une mémoire programme de 5 Kétapes et de 32 Kmots de mémoire de données dédiée (zone DM) pour l’enregistrement local des données et la gestion des recettes.
• Exécution d’instructions haute vitesse : Fonctionne à une vitesse d’exécution de 100 ns pour les instructions LD de base et de 0,3 microseconde pour les instructions MOV complexes, garantissant des temps de réponse rapides.
• Interface d’E/S intégrée directe : Intègre 10 entrées, dont des entrées d’interruption à réponse rapide et des entrées de compteur haute vitesse, ainsi que 6 sorties prenant en charge deux sorties d’impulsions de 100 kHz et une sortie PWM.
• Capacité d’extension flexible : Permet de monter jusqu’à 10 unités d’E/S et unités fonctionnelles locales de la série CJ directement sur le rack UC, pour des options de configuration personnalisées.
• Communications intégrées : Le port périphérique intégré et l’interface série standard RS-232C permettent des connexions simultanées à des terminaux de programmation, des interfaces homme-machine (IHM) ou des appareils série tiers.
• Prise en charge du stockage amovible : Comprend un emplacement intégré pour carte Compact Flash, permettant de sauvegarder facilement les programmes, d’enregistrer les données et d’effectuer la maintenance du micrologiciel.

Applications

• Étiquetage et emballage haute vitesse : Commande de systèmes pas à pas ou servo à l’aide de sorties d’impulsions haute vitesse intégrées.
• Systèmes de convoyage et de tri : Gestion des capteurs photoélectriques et des aiguillages via des interruptions haute vitesse intégrées.
• Assemblage et manutention des matériaux : Exécute des tâches d’automatisation distribuées avec des maîtres de bus de terrain locaux sur le même rack.
• Machines OEM dédiées : Fonctionne comme contrôleur maître autonome dans des châssis de machines compacts nécessitant un contrôle local haute densité.

Spécifications techniques

Connexions et interfaces

Connaissances empiriques en ingénierie

Modèles alternatifs et compatibilité

Le CJ1M-CPU21 est un classique de la famille SYSMAC. Pour les installations modernes nécessitant des débits de communication plus élevés ou un EtherNet/IP intégré, le CJ2M-CPU31 constitue un candidat au remplacement physique, bien qu’il utilise des cartes d’option pour les interfaces de communication supplémentaires au lieu d’une configuration fixe intégrée. Lors du transfert du code du CJ1M vers le CJ2M, vérifiez que le mappage des adresses dans les zones CIO et DM correspond, car certains registres d’E/S intégrés ont des emplacements par défaut différents.

Pièges d’application et notes d’ingénierie

Comme ce CPU ne prend pas en charge les racks d’extension (il ne possède pas les émetteurs de bus internes requis pour les câbles d’extension), vous êtes strictement limité aux 10 emplacements du rack CPU local. L’ajout de modules à forte consommation, tels que plusieurs cartes d’entrées analogiques ou des maîtres de bus de terrain, peut rapidement surcharger les alimentations standard du rack CPU, comme la CJ1W-PA201. Calculez toujours la consommation totale des alimentations 5 V/24 V pendant la phase de conception afin d’éviter les arrêts intempestifs du CPU ou les erreurs du temporisateur de surveillance du diagnostic.

Conseils de mise en service et de câblage

Pour garantir le fonctionnement correct des sorties d’impulsions à 100 kHz et des compteurs haute vitesse à 50 kHz, blindez tous les câbles des connecteurs MIL à 40 broches. Reliez le blindage à la plaque de terre de l’armoire et ne faites jamais passer ces lignes de signal parallèlement aux lignes haute tension ou aux câbles de moteurs CA afin d’éviter les bruits d’induction susceptibles de provoquer une dérive de position.
