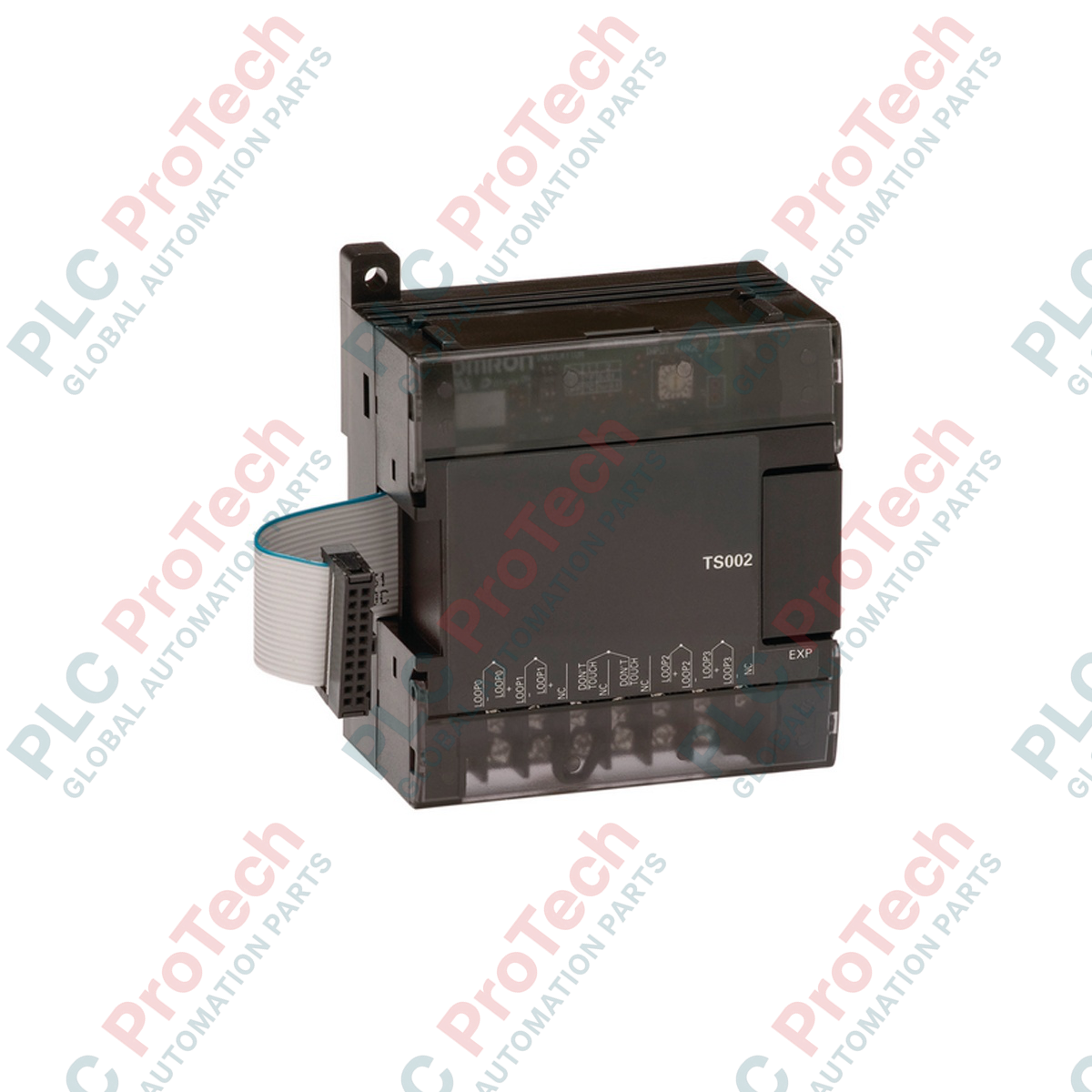

Conçu pour une intégration directe aux architectures d’automates programmables Omron de la série CP, l’unité d’extension pour capteur de température Omron CP1W-TS002 étend les capacités du système en fournissant des canaux dédiés de mesure de thermocouple haute précision. Ce module s’interface directement avec les unités centrales CP1H, CP1L et CP1E, permettant une surveillance thermique précise sans nécessiter de transmetteurs de signaux externes. L’unité prend en charge jusqu’à quatre entrées de thermocouple, configurables pour des capteurs de type K ou de type J afin de répondre aux exigences spécifiques de chaque application. Grâce à une isolation galvanique fiable assurée par des photocoupleurs entre les canaux d’entrée et la logique interne de l’automate, l’unité garantit un fonctionnement stable et une forte immunité au bruit dans les environnements électriques exigeants.
| Paramètre | Détails des spécifications |
|---|---|
| Fabricant | Omron |
| Numéro de modèle | CP1W-TS002 |
| Type de module | Unité d’entrée pour capteur de température |
| Type d’entrée | Thermocouple (type K ou type J, commutable) |
| Nombre d’entrées | 4 canaux |
| Mots d’entrée alloués | 4 mots |
| Temps de conversion | 250 ms pour 2 ou 4 points |
| Format des données | Données binaires sur 16 bits (hexadécimal à 4 chiffres) |
| Méthode d’isolation | Photocoupleurs entre toutes les entrées de température et les circuits internes |
| Consommation actuelle | 5 VCC à 40 mA maximum ; 24 VCC à 59 mA maximum |
| Pays d’origine | Japon |
| Poids d’expédition (calculé) | 0,38 kg |
| Dimensions du colis (calculées) | 110 mm x 90 mm x 80 mm |
Le CP1W-TS002 remplace le CP1W-TS001 à plus faible densité (qui ne prend en charge que deux entrées) dans les systèmes nécessitant des extensions d’échelle. Il s’installe parfaitement à droite de tout module CPU CP1H, CP1L ou CP1E. Notez que les unités d’extension de la série CP ne sont pas compatibles avec les anciens châssis C200H ou des séries CJ.
Les quatre voies d’entrée doivent utiliser le même type de thermocouple (soit toutes de type K, soit toutes de type J). Le mélange de types de capteurs sur un même module CP1W-TS002 n’est pas pris en charge et entraînera des valeurs de conversion incorrectes. Les entrées inutilisées doivent être configurées ou câblées physiquement afin d’éviter l’apparition d’indicateurs de défaut de circuit ouvert dans le journal des erreurs de l’API.
La sélection du type de capteur s’effectue au moyen de commutateurs DIP situés sous le capot de protection des bornes du module. Ces configurations matérielles doivent être réglées lorsque le système API est complètement hors tension. Le CPU n’enregistrera pas les modifications de l’état des commutateurs DIP effectuées pendant le fonctionnement.
Configurez le commutateur DIP situé sous le capot du module pour sélectionner le thermocouple de type K ou de type J correspondant à vos capteurs installés sur le terrain.
Alignez et fixez le connecteur du bus d’extension du CP1W-TS002 sur le port d’extension de l’unité CPU ou du module d’extension précédent.
Connectez les fils du thermocouple ou les câbles de compensation aux bornes à vis prévues à cet effet. Éloignez les fils des capteurs des câbles CA haute tension afin de réduire les interférences électromagnétiques.
Mettez le système API sous tension et vérifiez l’état de l’allocation à l’aide du logiciel CX-Programmer afin de garantir une lecture correcte des mots d’entrée.
