Description

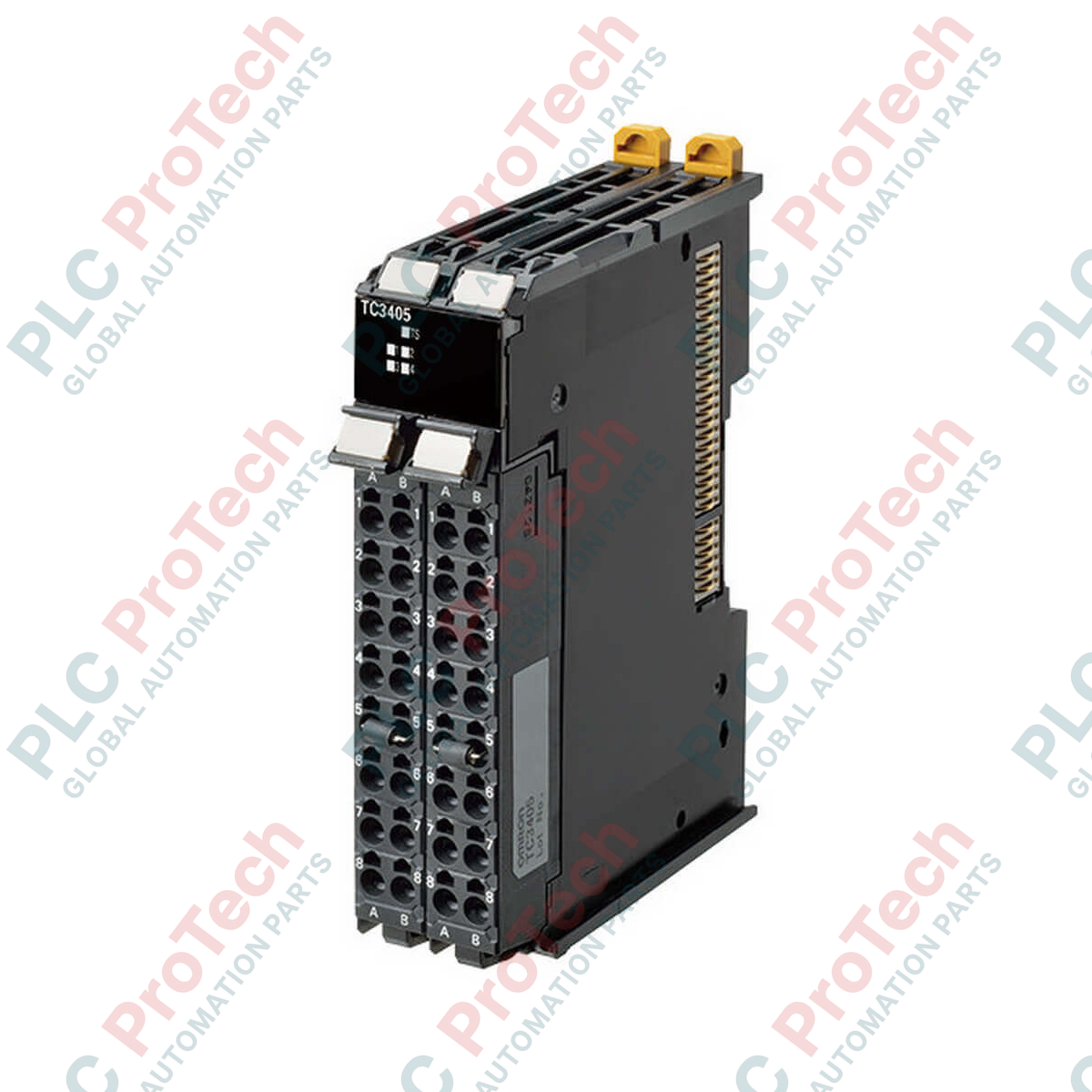

La régulation thermique de précision dans les environnements industriels à grande vitesse est assurée par le Omron NX-TC3408, un module de régulation de température multicanal conçu pour la plateforme d’automatisation Sysmac. Fonctionnant sur le fond de panier du système d’E/S de la série NX, cette unité fournit 4 boucles de régulation indépendantes avec des entrées intégrées pour thermocouples et thermomètres à résistance (RTD). Elle utilise 4 sorties analogiques haute résolution (0 à 20 mA ou 4 à 20 mA) pour fournir des sorties variables fluides de grandeur réglante (MV), permettant un contrôle précis du chauffage ou du refroidissement.
L’unité offre un temps de conversion rapide de 50 ms par unité, garantissant une réponse rapide dans les systèmes thermiques dynamiques. Pour simplifier l’installation sur site et réduire le temps d’assemblage des armoires, le NX-TC3408 est équipé de borniers Push-in Plus sans vis répartis sur deux connecteurs amovibles. Cela permet un précâblage et un remplacement faciles lors de la maintenance, minimisant ainsi les temps d’arrêt du système.
Caractéristiques
- Quatre boucles de régulation indépendantes pour la gestion thermique multizone.
- Entrées de température universelles compatibles avec les principaux thermocouples et les sondes à résistance Pt100/JPt100.
- Quatre sorties analogiques de courant 14 bits configurables pour un fonctionnement de 4 à 20 mA ou de 0 à 20 mA.
- Vitesse de conversion élevée de 50 ms par unité pour un suivi rapide.
- Capacités de régulation à deux zones prenant en charge les fonctions de chauffage et de refroidissement.
- Connexions de bornes Push-in Plus pour un câblage fiable sans outil.
- Blocs de connecteurs E/S frontaux amovibles pour une maintenance et une installation rapides.
- Intégration transparente aux réseaux EtherCAT ou EtherNet/IP via des unités de couplage de la série NX.
Applications
- Zones de chauffage des fourreaux des machines d’extrusion et de moulage par injection du plastique.
- Machines d’emballage nécessitant une régulation précise des barres de thermoscellage.
- Fours industriels, chambres de séchage et fours de traitement thermique.
- Régulation thermique des équipements de fabrication de semi-conducteurs.
- Surveillance de la température dans les processus de transformation alimentaire et de pasteurisation.
Caractéristiques techniques
| Fabricant |
Omron |
| Modèle/Référence |
NX-TC3408 |
| Série |
Système d’E/S de la série NX |
| Boucles de régulation |
4 boucles |
| Types d’entrées de température |
Thermocouple (B, C (WRe5-26), E, J, K, L, N, P (PLII), R, S, T, U), RTD (Pt100, JPt100) |
| Sorties analogiques |
4 sorties de courant (0 à 20 mA, 4 à 20 mA) |
| Résolution de la sortie analogique |
14 bits (1:10000) |
| Temps de conversion |
50 ms/unité |
| Mode de commande |
Commande de chauffage ou de refroidissement |
| Type de connexion E/S |
Bornes Push-in Plus |
| Nombre de connecteurs |
2 connecteurs d’E/S amovibles |
| Indice de protection |
IP20 |
| Largeur |
24 mm |
| Hauteur |
100 mm |
| Profondeur |
80 mm |
| Poids |
140 g (sans emballage) |
Connexions et interfaces
L’unité est équipée de borniers Push-in Plus à deux niveaux. Les connexions sont réparties sur deux borniers indépendants et amovibles afin d’organiser en toute sécurité le câblage des entrées des capteurs et des sorties de commande :
| Section des bornes |
Description des fonctions |
| Entrées des capteurs |
Points de raccordement dédiés aux fils de thermocouple ou de sonde RTD Pt100/JPt100 à 4 canaux. Circuits d’entrée entièrement isolés. |
| Sorties analogiques |
Bornes de sortie de courant à 4 canaux (0 à 20 mA / 4 à 20 mA), raccordées à des éléments de commande tels que des relais statiques ou des vannes modulantes. |
| Connexion au bus NX |
Interface directe avec le fond de panier des modules d’E/S NX adjacents et du coupleur de bus/contrôleur. |
Consignes d’installation
- Fixez solidement le module sur un rail DIN standard de 35 mm, dans une armoire de commande sèche et exempte de poussière.
- Assurez-vous que l’alimentation du coupleur de bus ou du contrôleur de la série NX est coupée avant de monter ou de retirer le module.
- Pour éviter les interférences électromagnétiques (EMI) sur les signaux sensibles des sondes RTD ou des thermocouples, éloignez les câbles des capteurs de température des câbles des moteurs haute tension et des variateurs.
- Maintenez un dégagement d’au moins 10 mm autour des voies de ventilation du module afin d’éviter toute accumulation de chaleur.
