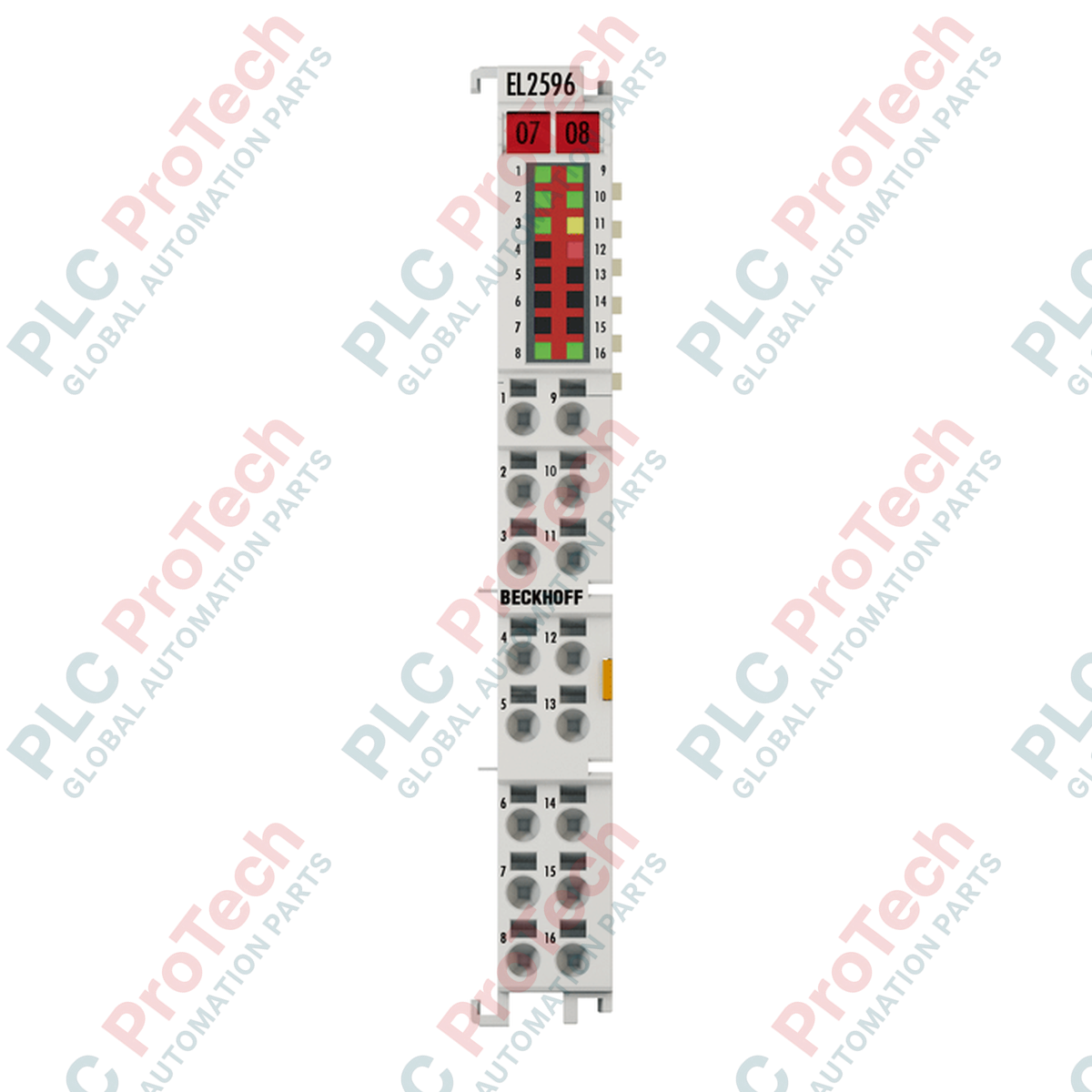

Beckhoff EL2596 Modulo di uscita LED a 1 canale, terminale EtherCAT

SKU EL2596

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF

  • Product No.: EL2596

  • Country of origin:Germany

  • Product Type: Terminali EtherCAT

  • Payment: T/T, Western Union

  • Weight: 2000g

  • Dimensions: 12 mm x 100 mm x 68 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per offrire un controllo di pilotaggio ad alta precisione per i sistemi di illuminazione destinati alla visione artificiale, il Beckhoff EL2596 coordina uscite LED a commutazione rapida con sincronizzazione inferiore al microsecondo. Questo modulo di uscita LED a 1 canale funziona con un sistema a 24 V CC e offre parametri di uscita regolabili nelle modalità a corrente costante, tensione costante e modulazione della larghezza degli impulsi (PWM). Collegando direttamente i trigger di illuminazione al sistema di clock distribuito EtherCAT, il dispositivo consente un coordinamento a livello micrometrico tra le esposizioni delle telecamere industriali e gli stroboscopi luminosi, garantendo una coerenza ottimale nell'acquisizione delle immagini sulle linee di automazione ad alta velocità.

Caratteristiche

  • Supporto per più modalità di uscita: supporto configurabile per modalità operative a tensione costante, corrente costante e PWM ad alta frequenza, per soddisfare requisiti specifici degli apparecchi LED.
  • Sincronizzazione con clock distribuito: sincronizzazione temporale estremamente precisa, con scostamenti di accuratezza ampiamente inferiori a 1 microsecondo sull'intera rete EtherCAT.
  • Tempi di commutazione ultrarapidi: tempi di accensione e spegnimento tipici inferiori a 1 microsecondo, con supporto per intervalli di illuminazione a impulsi da 25 microsecondi fino a 10 secondi.
  • Interfacce per telecamere isolate: dispone di un ingresso trigger elettricamente isolato e di un'uscita trigger push-pull per un'interfaccia perfetta con sensori e telecamere industriali per la visione artificiale.
  • Diagnostica completa sul campo: indicatori in tempo reale dello stato dell'hardware e monitoraggio interno dei limiti di corrente e tensione per prevenire danni termici ai LED collegati.

Applicazioni

  • Sincronizzazione di stroboscopi e flash per telecamere industriali di visione artificiale.
  • Sistemi ad alta velocità per la selezione ottica e l'ispezione del controllo qualità.
  • Illuminazione di pannelli LED a corrente costante e gestione della luminanza.
  • Configurazioni di illuminazione LED RGB integrate tramite configurazioni ad anodo comune.

Specifiche tecniche

Parametro Valore della specifica
Produttore Beckhoff
Numero di modello EL2596
Tipo di modulo Terminale EtherCAT (uscita LED a 1 canale)
Tensione di ingresso 24 V CC (-15% / +20%)
Tipo di carico LED (ohmico)
Corrente di uscita (modalità a impulsi) Da 0 a 3 A (in base al ciclo di lavoro)
Corrente di uscita (modalità continua) Da 0 a 1,2 A
Clock distribuiti (DC) Sì (precisione < 1 microsecondo)
Tempi di commutazione (TON / TOFF) Tipicamente < 1 microsecondo
Consumo di corrente del bus E 240 mA tipici
Isolamento elettrico 500 V (E-bus / potenziale di campo)
Ingresso trigger 1 isolata, tipica 3 mA, da 4 a 24 V CC
Uscita trigger 1 isolata, push-pull max 10 mA, da 10 a 24 V CC
Formato dell'alloggiamento Alta densità (HD) con LED di segnalazione
Temperatura di esercizio Da 0 a +55 degC
Temperatura di stoccaggio -25 a +85 degC
Dimensioni (L x A x P) 12 mm x 100 mm x 68 mm
Peso netto 55 g
Peso di spedizione (calcolato) 0,15 kg

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L'EL2596 si integra perfettamente negli ambienti di sviluppo standard Beckhoff TwinCAT 2 e TwinCAT 3. Assicurarsi che la descrizione del dispositivo EtherCAT XML (ESI) di TwinCAT sia aggiornata all'ultima revisione per accedere a tutti i parametri CoE avanzati (CANopen over EtherCAT). È retrocompatibile con accoppiatori EtherCAT standard come l'EK1100.

Insidie applicative e note ingegneristiche

Quando si configura il terminale per il funzionamento a impulsi fino a 3 A, gestire attentamente le impostazioni del Duty Cycle nella logica di controllo. Il funzionamento con Duty Cycle elevati al carico di corrente massimo può causare un accumulo termico. Si raccomanda vivamente di montare il modulo verticalmente, lasciando uno spazio adeguato sopra e sotto la morsettiera per mantenere un flusso d'aria passivo.

Suggerimenti per la messa in servizio e il cablaggio

Per una temporizzazione dello strobe inferiore al microsecondo, assicurarsi che i cavi che alimentano sia l'array di LED sia le linee di trigger della telecamera siano adeguatamente schermati. Instradare i cavi di segnale a bassa tensione lontano dalle linee di alimentazione CA o dai cavi degli azionamenti dei motori ad alta frequenza, per eliminare il potenziale accoppiamento di rumore EMI sulla linea di uscita del trigger rapido.

Linee guida per l'installazione

AVVERTENZA CRITICA

Isolare tutte le fonti di alimentazione elettrica dal sistema EtherCAT e dal bus di alimentazione di campo prima di montare o rimuovere il terminale EL2596. La mancata completa diseccitazione dell'insieme può causare danni al sistema ottico o errori di comunicazione sul backplane dell'E-bus.

1

Allineare il terminale alla guida DIN da 35 mm (conforme alla norma EN 60715) e farlo scorrere saldamente sulla guida finché il meccanismo di bloccaggio non scatta in posizione.

2

Allineare correttamente l'incastro laterale maschio-femmina e innestarlo con gli eventuali terminali EtherCAT adiacenti per stabilire una connessione pulita del contatto E-bus.

3

Spellare i fili dei terminali a 8–9 mm. Inserire un cacciavite standard nell'apertura di rilascio del morsetto per azionare la gabbia a molla, inserire il conduttore rigido o dotato di capocorda e rilasciare il morsetto per fissare il contatto.

FAQ

Quali modalità operative supporta l'uscita EL2596?

Il terminale supporta le modalità operative a corrente costante, a tensione costante e PWM (modulazione della larghezza dell'impulso), consentendo di adattarsi a diversi illuminatori LED industriali.

Qual è la corrente di uscita massima di questo terminale?

In modalità di illuminazione continua, la corrente di uscita massima è di 1,2 A. In modalità strobo a impulsi, può supportare correnti di picco fino a 3,0 A, a seconda della tensione di uscita e del ciclo di lavoro.

L'EL2596 supporta i clock distribuiti?

Sì, supporta i clock distribuiti (DC) con una precisione di sincronizzazione inferiore a 1 microsecondo, consentendo un allineamento altamente affidabile con gli otturatori delle fotocamere.

Qual è la sezione trasversale standard per il collegamento dei terminali a molla?

Supporta fili rigidi da 0,08 a 1,5 mm2 (AWG 28-16), fili flessibili da 0,25 a 1,5 mm2 (AWG 22-16) e fili con capocorda da 0,14 a 0,75 mm2 (AWG 26-19).
