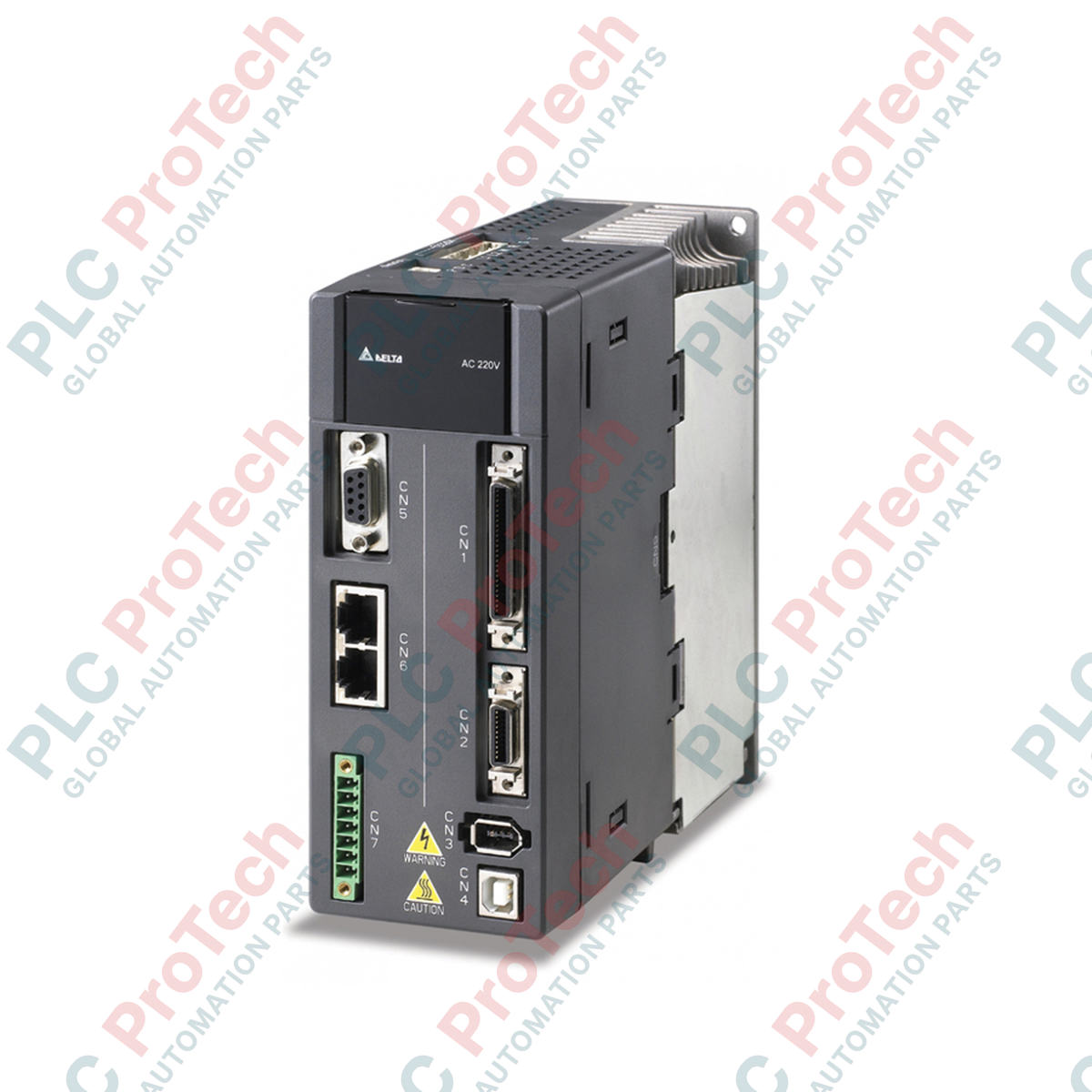

Azionamento per servomotore CA Delta ASD-A2-1021-E serie ASDA-A2

Panoramica delle prestazioni del controllo del movimento

Il Delta ASD-A2-1021-E (ASD-A2-1021-E) è un servoazionamento CA digitale ad ampia banda, progettato nell'ambito della serie ASDA-A2 di Delta, dedicata al controllo del movimento ad alte prestazioni. Utilizzato in settori automatizzati esigenti, come macchinari per l'etichettatura ad alta velocità, sistemi di ispezione ottica di precisione, linee di confezionamento multiasse e reti per la lavorazione tessile, questo azionamento regola i servomotori sincroni a magneti permanenti. Integrando algoritmi avanzati di controllo dell'anello di posizione con la sincronizzazione hardware in tempo reale, l'azionamento garantisce risposte rapide dell'anello, riduce al minimo il sovraelongamento meccanico e protegge i meccanismi ad alta velocità dagli errori di posizionamento durante i cambiamenti improvvisi del carico.

Topologia di controllo e architettura dello stadio di potenza

Questo controller di movimento da 1 kW è progettato per l'integrazione in reti monofase da 220 V CA e opera entro le normali tolleranze di tensione industriali. L'azionamento utilizza la modulazione avanzata SVPWM (modulazione della larghezza degli impulsi mediante vettore spaziale) per generare forme d'onda di corrente di uscita uniformi e sinusoidali verso gli avvolgimenti del motore, riducendo notevolmente le ondulazioni di coppia e il riscaldamento del motore. In quanto variante del modello "E", questo azionamento integra funzionalità avanzate di rete fieldbus oltre alle interfacce digitali standard a impulsi/direzione e analogiche. L'architettura dell'azionamento comprende un'interfaccia di retroazione ad alta densità a 20 bit, un circuito integrato per la resistenza di frenatura rigenerativa e filtri avanzati di soppressione automatica per gestire la risonanza meccanica.

Matrice delle prestazioni tecniche

Diagnostica industriale e domande frequenti

Come si cancella un errore di comunicazione dell'encoder (ALE011) all'avvio del sistema?

Un guasto ALE011 indica un'interruzione del collegamento dati seriale tra l'interfaccia dell'encoder dell'azionamento e il motore. Innanzitutto, controllare che il cavo di retroazione ad alta flessibilità non presenti fili interni spezzati o conduttori schiacciati. Verificare che i pin del connettore siano privi di contaminazione da fluido da taglio o polvere metallica. Infine, assicurarsi che la treccia di schermatura complessiva del cavo sia fissata saldamente alla piastra di messa a terra dell'azionamento, per evitare che il rumore di commutazione PWM ad alta frequenza corrompa il flusso di dati seriali a 20 bit.

Quale azione è necessario intraprendere se la resistenza rigenerativa interna si surriscalda durante le inversioni cicliche?

Quando frequenti profili di avvio-arresto o l'abbassamento intenso di un asse verticale provocano sovraccarichi termici rigenerativi (ALE05), la resistenza integrata non è in grado di dissipare in sicurezza l'energia cinetica restituita. Disattivare il circuito della resistenza interna rimuovendo il ponticello installato in fabbrica dai morsetti di potenza. Installare una resistenza di frenatura industriale esterna di maggiore capacità tra i morsetti P e D e aggiornare i parametri corrispondenti di resistenza e potenza nel banco parametri dell'azionamento.

L'azionamento ASD-A2-1021-E può azionare un motore da 1,0 kW di un altro produttore?

Sebbene l'azionamento sia ottimizzato per i motori sincroni a magneti permanenti della serie ECMA di Delta, può azionare motori di terze parti purché siano compatibili con la tensione dell'azionamento monofase da 220 V e con i valori nominali di uscita. Questa configurazione richiede l'inserimento manuale nell'azionamento del numero di poli, della resistenza degli avvolgimenti e dei valori di induttanza del motore interessato, seguito da un autotuning statico o rotazionale completo per calibrare gli anelli di corrente.

Linee guida per la messa in servizio e il cablaggio

• Conformità dei morsetti principali di potenza: Collegare le linee di alimentazione monofase da 220 V CA esclusivamente ai morsetti di potenza L1 e L2. Collegare le linee del servomotore in uscita ai morsetti U, V e W. Non collegare mai le linee di alimentazione ai morsetti U, V o W, poiché l'applicazione diretta della tensione di rete al blocco inverter di uscita IGBT a stato solido causerebbe la distruzione termica immediata dello stadio di commutazione.

• Instradamento del cavo di segnale ad alta flessibilità: Instradare la linea del segnale dell'encoder a 20 bit a bassa tensione completamente separata dalle linee del motore U, V, W ad alta tensione e dai cavi della rete CA. Mantenere una distanza minima di 200 mm nelle canaline aperte oppure utilizzare passaggi indipendenti in condotti metallici messi a terra. Ciò previene l'accoppiamento induttivo ad alta frequenza che potrebbe generare oscillazioni di posizionamento o errori di inseguimento nell'anello di controllo.

• Distanze termiche e dissipazione del calore: Montare il telaio IP20 verticalmente su un sottopannello metallico piatto e non verniciato, per massimizzare la messa a terra strutturale e il trasferimento termico. Mantenere un perimetro libero di almeno 50 mm su entrambi i lati e una distanza verticale minima di 120 mm sopra e sotto l'alloggiamento dell'azionamento. Ispezionare regolarmente l'unità per assicurarsi che i canali di raffreddamento interni rimangano privi di fibre sospese, nebbia di grasso o detriti conduttivi.
