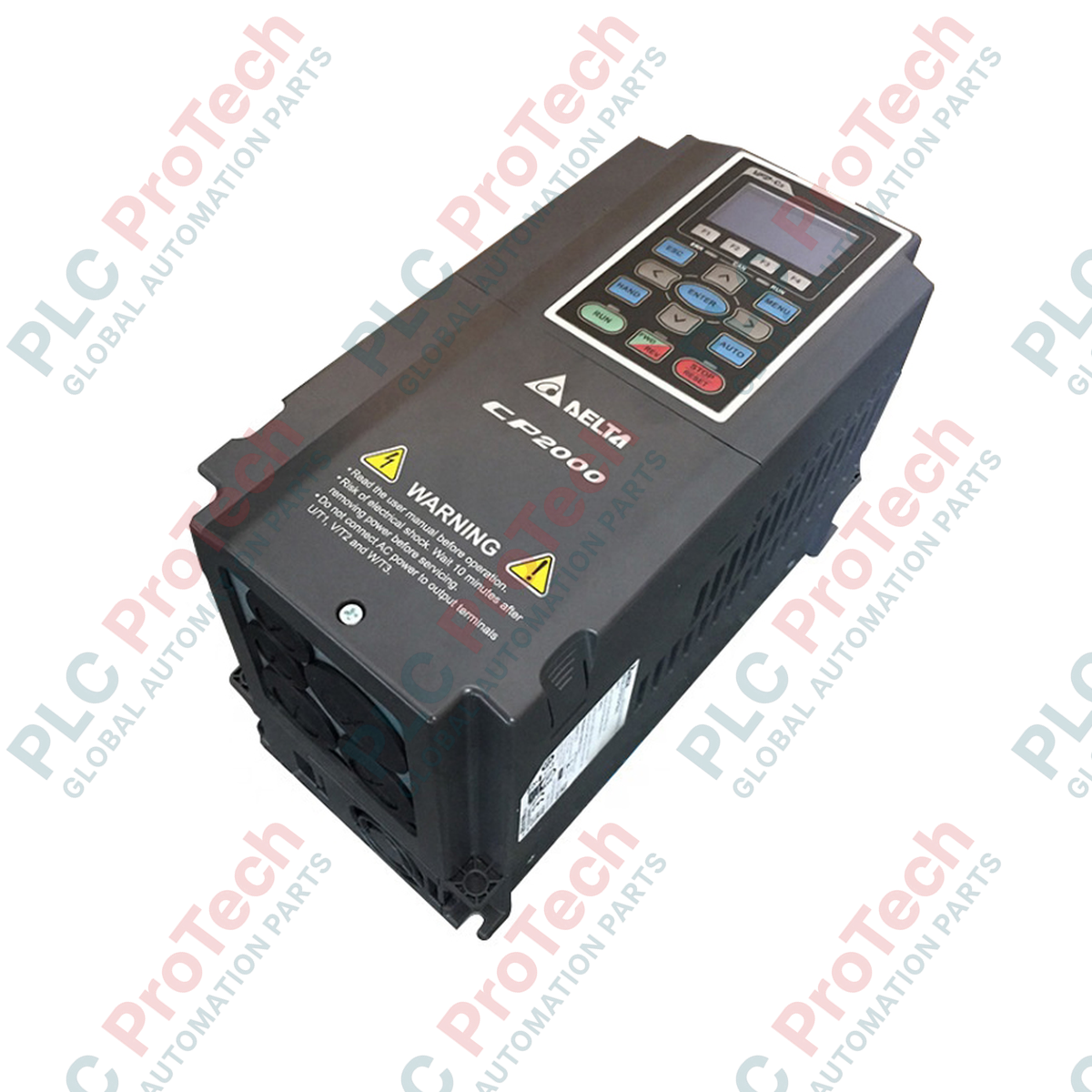

Azionamento a controllo vettoriale per ventole e pompe DELTA VFD075CP43B-21 serie CP2000

Panoramica dell'azionamento vettoriale senza sensore

Il VFD075CP43B-21 (VFD075CP43B-21) è un convertitore di frequenza specializzato ad alta efficienza, progettato da Delta specificamente per architetture di automazione HVAC, di ventilatori e di pompe. Con una potenza nominale per motori da 7.5 kW (10 HP), questo azionamento della serie CP2000 utilizza algoritmi avanzati di controllo vettoriale senza sensore per ottimizzare la regolazione dei fluidi e del flusso d'aria massimizzando al contempo il risparmio energetico. Negli impianti industriali a funzionamento continuo, nelle strutture municipali per il trattamento delle acque e nei sistemi di automazione degli edifici commerciali, il VFD075CP43B-21 assicura una pressione dei fluidi costante e riduce significativamente i tempi di fermo operativi grazie ai controller PID integrati, alla logica di ridondanza per pompe multiple e alle modalità automatiche di risparmio energetico. Il suo design specializzato si adatta agevolmente ai carichi a coppia variabile, riducendo le sollecitazioni meccaniche nelle reti di tubazioni e condotti dell'impianto.

Analisi della nomenclatura del codice prodotto

Delta utilizza una struttura alfanumerica standardizzata per descrivere le caratteristiche hardware della piattaforma dell'azionamento CP2000:

• VFD: Convertitore di frequenza (gruppo di prodotti principale)

• 075: Potenza nominale del motore applicabile: 7.5 kW (10 HP)

• CP: Serie CP2000 destinata al controllo senza sensore di ventilatori e pompe tramite controllo vettoriale

• 43: Tensione di ingresso nominale di 460 V AC, trifase

• B: Configurazione per l'installazione di chassis standard montabile a parete

• 2: Grado di protezione ambientale IP20

• 1: Specifica di conformità per involucro industriale NEMA 1

Specifiche tecniche principali

La tabella seguente dei parametri prestazionali illustra i principali limiti elettrici, meccanici e ambientali calibrati per gli ingegneri di sistema:

Base di conoscenze tecniche e domande frequenti

In che modo il protocollo BACnet integrato avvantaggia le reti di automazione degli edifici?

L'integrazione nativa del protocollo BACnet MS/TP consente al VFD075CP43B-21 di interfacciarsi direttamente con i sistemi di gestione degli edifici (BMS) commerciali senza richiedere costosi gateway esterni. Permette agli operatori delle strutture di monitorare direttamente tramite il bus di automazione esistente parametri dell'azionamento in tempo reale, come la corrente del motore, il consumo energetico e i registri dei guasti.

Qual è la differenza funzionale tra le classificazioni Servizio normale e Servizio gravoso per questo specifico azionamento?

La serie CP2000 è ottimizzata per applicazioni a coppia variabile (servizio normale), fornendo una soglia di sovraccarico del 120% per 60 secondi. Questa capacità è specificamente adattata a ventilatori e pompe centrifughi, nei quali la coppia aumenta quadraticamente con la velocità, consentendo all'azionamento di massimizzare l'erogazione continua di corrente senza essere sovradimensionato per gli avviamenti a coppia costante.

Questo azionamento può gestire autonomamente configurazioni con più pompe?

Sì, il CP2000 dispone di una logica integrata per il controllo di più pompe, inclusa la rotazione a tempo fisso, la ridondanza ciclica e il funzionamento sincrono parallelo di più pompe. Può controllare simultaneamente fino a quattro pompe indipendenti se abbinato a schede opzionali di espansione delle uscite a relè, regolando la pressione nel collettore senza bisogno di un PLC master separato.

Linee guida per la messa in servizio sul campo e la sicurezza

• Distanze dal telaio e gestione del calore: Montare il telaio per installazione a parete verticalmente su un supporto rigido e non combustibile. Per garantire un flusso d'aria convettivo termico senza ostacoli attraverso il gruppo della ventola di raffreddamento, mantenere una distanza strutturale di almeno 50 mm su entrambi i lati e di 120 mm sopra e sotto l'alloggiamento dell'azionamento. Mantenere la temperatura ambiente interna dell'armadio al di sotto di 50 °C.

• Protocolli di messa a terra e schermatura dei cavi del motore: Collegare tutte le linee di potenza del motore utilizzando cavi VFD schermati con treccia continua di alta qualità. Collegare saldamente la schermatura del cavo a entrambe le estremità, lato azionamento (utilizzando la piastra di messa a terra integrata) e nella scatola morsettiera del motore, per attenuare le interferenze elettromagnetiche (EMI) PWM ad alta frequenza che possono disturbare i circuiti dei sensori circostanti.

• Coppie di serraggio dei morsetti: Assicurarsi che tutti gli ingressi principali della linea di alimentazione CA (R/L1, S/L2, T/L3) e i morsetti di collegamento del motore (U/T1, V/T2, W/T3) siano serrati saldamente secondo i valori di coppia specificati nel manuale tecnico. I collegamenti allentati creano una resistenza di contatto localizzata, generando forti sollecitazioni termiche e possibili danni ai morsetti durante assorbimenti di corrente elevati di 18 A.
