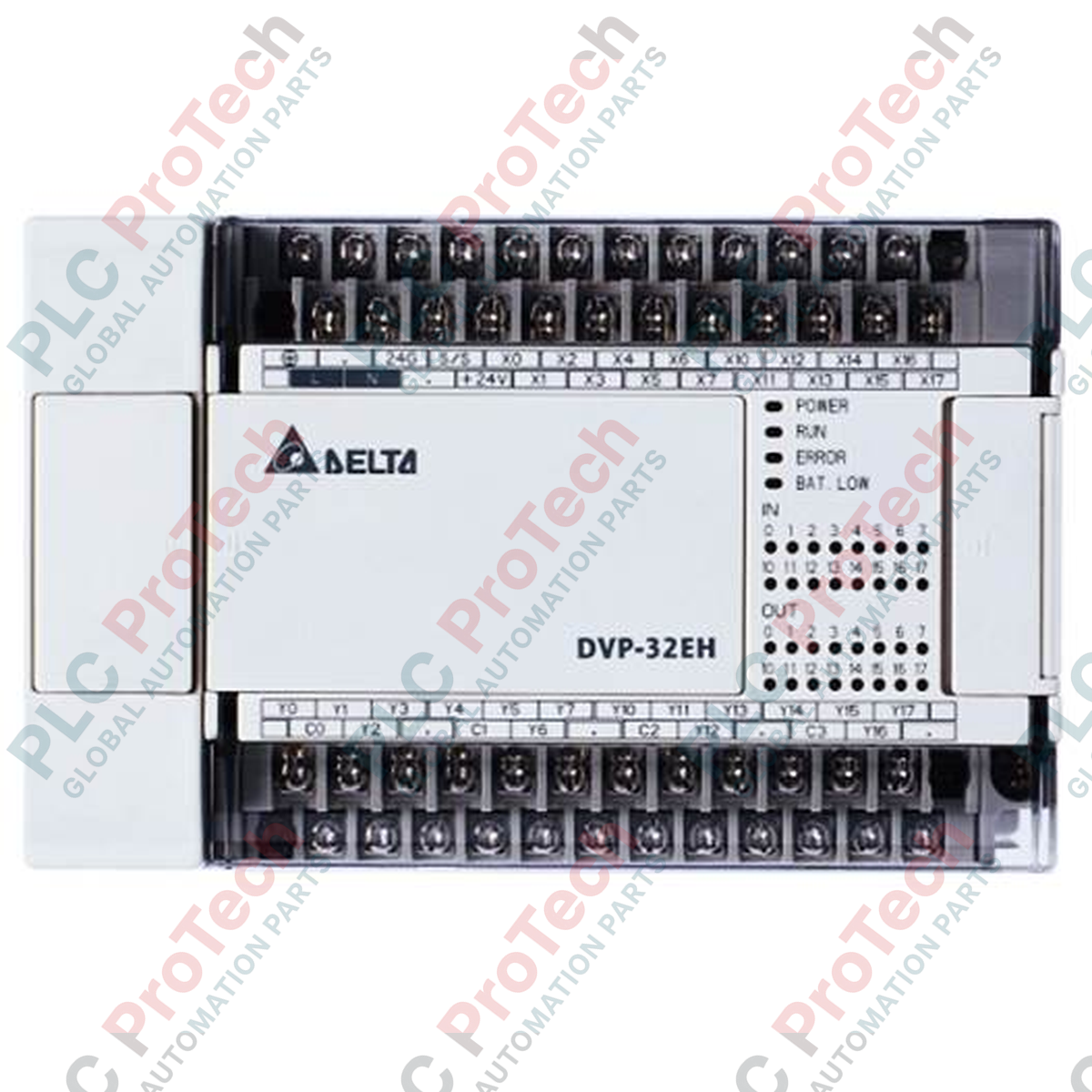

PLC a relè avanzato serie DVP-EH3 DELTA DVP32EH00R3-L

Panoramica dell'ottimizzazione dei processi ad alte prestazioni

Il DVP32EH00R3-L (DVP32EH00R3-L) è un'unità di elaborazione principale avanzata ad alta densità, progettata all'interno della famiglia di controllori logici programmabili DVP-EH3 di punta di Delta. Ottimizzato per il coordinamento ad alta velocità di macchinari multiasse e per configurazioni di automazione ricche di strumentazione, questo controllore a 32 punti integra un motore di elaborazione dual-core ad ampia larghezza di banda per eseguire operazioni aritmetiche e logiche complesse con un overhead minimo dei tempi di scansione. In ambienti industriali esigenti, come linee automatizzate per la lavorazione alimentare, sistemi di smistamento ad alta velocità, impianti di dosaggio di sostanze chimiche e unità centrali per impianti HVAC, il DVP32EH00R3-L mantiene un'assoluta ripetibilità del processo e riduce i tempi di fermo imprevisti dell'impianto grazie ai registri di posizionamento gestiti dall'hardware e alle robuste barriere di isolamento elettromagnetico. La sua estensione hardware integrata "-L" segnala configurazioni specializzate di rete fieldbus, garantendo un'integrazione perfetta nelle architetture di controllo distribuite.

I/O ad alta velocità e architettura hardware

Il layout elettronico interno di questo processore EH3 a 32 punti è progettato su misura per l'esecuzione digitale simultanea e l'acquisizione di impulsi ad alta frequenza:

• Configurazione simmetrica degli I/O digitali: È dotato di 32 canali fisici integrati, suddivisi equamente in 16 ingressi digitali (24 VCC) e 16 blocchi di uscita a relè meccanici per carichi gravosi.

• Conteggio ad alta velocità multicanale: Integra contatori hardware specializzati in grado di accettare frequenze d'ingresso fino a 200 kHz, consentendo il rilevamento preciso di encoder rotativi incrementali ad alta risoluzione.

• Contatti relè ad alta capacità: Dispone di robuste uscite a relè elettromagnetici in grado di commutare direttamente correnti di carico sia in CA sia in CC, eliminando la necessità di relè di interposizione sulle bobine dei contattori standard.

• Nucleo logico avanzato a doppio core: Utilizza un'architettura a doppio processore in cui un core si concentra interamente sui cicli ad alta velocità per il movimento, il conteggio e la comunicazione, mentre il secondo core gestisce in sequenza il principale blocco di programmazione ladder.

Parametri ingegneristici critici

La seguente matrice dei parametri prestazionali illustra i limiti meccanici, elettrici e ambientali verificati per la progettazione dei sistemi d'apparecchiatura:

Base di conoscenza tecnica e domande frequenti

Quali sono i limiti elettrici di commutazione e di durata di servizio per le uscite relè fisiche?

I relè elettromagnetici integrati sono dimensionati per gestire una tensione massima di 250 VAC o 30 VDC, con una corrente continua di picco di 2,0 A per percorso del terminale comune. Con carichi completamente resistivi, i contatti garantiscono una durata meccanica di circa 5.000.000 di operazioni di commutazione. Quando si pilotano carichi induttivi, come bobine di contattori ad alta potenza o solenoidi idraulici, gli ingegneri devono collegare una rete snubber RC esterna ai carichi in AC oppure un diodo di ricircolo ai carichi in DC, per eliminare l'innesco di archi elettrici e prevenire la saldatura prematura dei contatti.

In che modo la variante del modello "-L" migliora la comunicazione rispetto alle basi EH3 standard?

La designazione "-L" indica che il blocco processore è dotato di fabbrica di hardware di comunicazione avanzato o di configurazioni di protocollo. Pur mantenendo le interfacce RS-232 e RS-485 indipendenti standard, questo modello ottimizza il routing del bus interno per gli scambi di dati ad alta densità e il polling ad alta velocità di trasmissione, risultando ideale per reti distribuite che collegano più azionamenti a frequenza variabile o interfacce uomo-macchina (HMI).

È possibile utilizzare questo modello con uscite a relè per generare treni di impulsi per il controllo dei servomotori?

No. Poiché i contatti dei relè meccanici hanno una velocità di reazione più bassa e un rimbalzo fisico dei contatti (in genere richiedono da 10 ms a 15 ms per transizione), non possono generare i treni di impulsi ad alta frequenza, nell'ordine dei kilohertz, necessari per pilotare amplificatori per servomotori CA o azionamenti per motori passo-passo. Per le applicazioni di movimento che richiedono un controllo di posizionamento tramite treno di impulsi, è necessario utilizzare una variante con uscite a transistor (come la DVP48EH00T3).

Linee guida per la messa in servizio e la sicurezza

• Protocolli di schermatura dei segnali ad alta velocità: Per proteggere i contatori hardware degli ingressi a 200 kHz dalla corruzione dovuta alle interferenze elettromagnetiche (EMI), instradare tutte le linee di encoder e sensori attraverso cavi schermati per strumentazione a doppino intrecciato continuo. Collegare saldamente la treccia di rame a terra in un singolo punto all'interno dell'involucro. Mantenere queste linee a bassa tensione separate di almeno 150 mm dai cavi di alimentazione CA ad alta corrente o dai cavi di potenza dei motori degli inverter all'interno delle canaline del quadro.

• Distanze termiche dalla guida DIN: Montare orizzontalmente il telaio del processore su una robusta guida DIN da 35 mm all'interno dell'armadio di controllo. Per mantenere un'efficiente dissipazione termica naturale per convezione attraverso le bobine dei relè interni e i circuiti di elaborazione, mantenere una zona di sicurezza libera e rigida di almeno 50 mm sopra e sotto l'alloggiamento del PLC. Verificare che l'aria ambiente interna dell'armadio non superi il limite massimo operativo di 55 °C.

• Filtraggio e protezione dell'alimentazione di rete CA: Collegare le linee di alimentazione di rete CA da 100-240 V attraverso un portafusibile di sicurezza indipendente con fusibile ritardato. Collegare direttamente il sistema di messa a terra principale dell'impianto al terminale di terra dedicato del PLC, utilizzando un conduttore di sezione elevata e a bassa impedenza per deviare in sicurezza il rumore di modo comune lontano dai componenti elettronici interni.
