DELTA VFD48EH00T3 unità principale PLC standard ad alte prestazioni serie EH3

Panoramica del prodotto

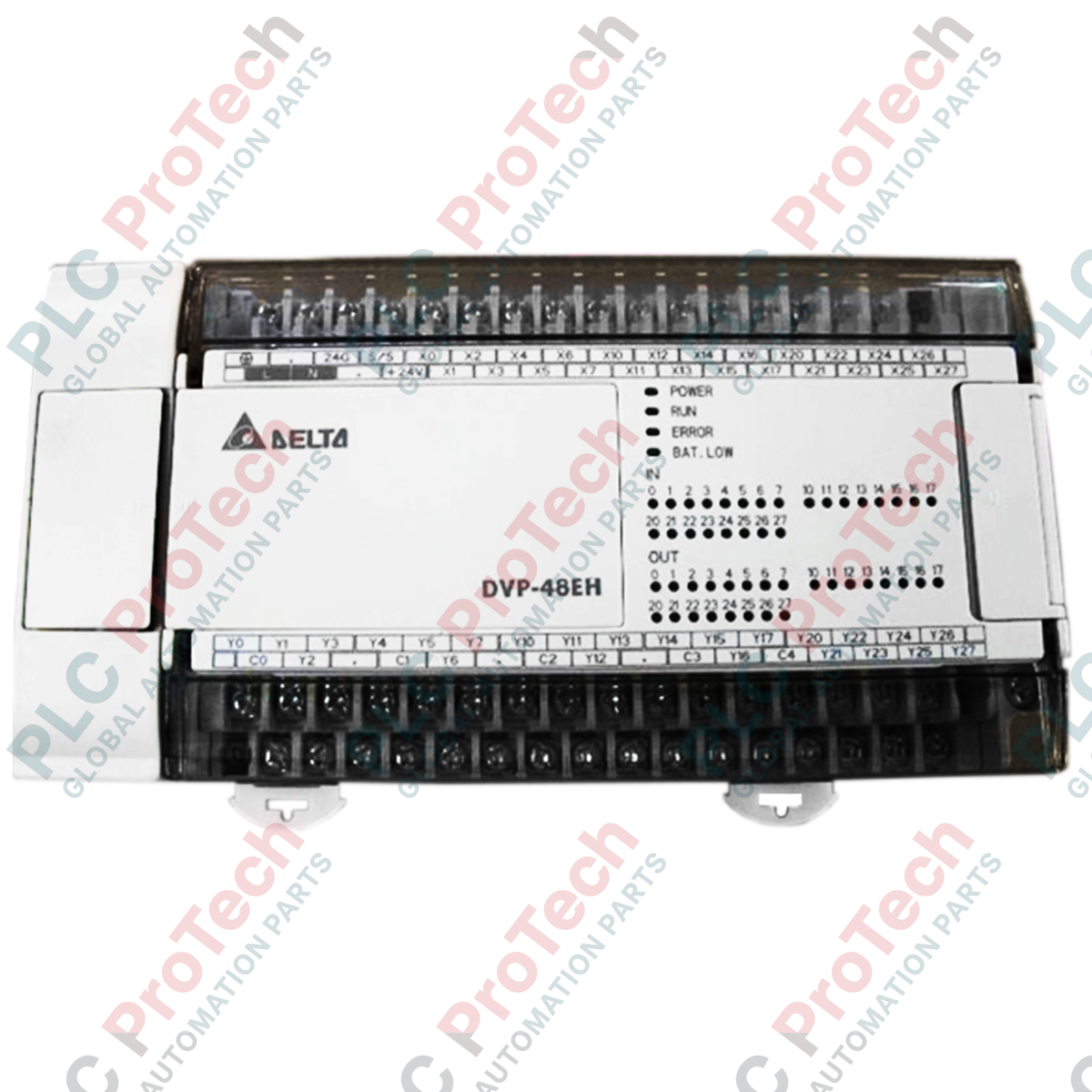

Il DVP48EH00T3 (DVP48EH00T3) è un'unità di elaborazione principale per controllori logici programmabili (PLC) ad alte prestazioni appartenente alla serie DVP-EH di punta di Delta. Dotato di una configurazione I/O ad alta densità con 48 punti, questo controller base alimentato in CA è equipaggiato con uscite a transistor rapide, progettate per il posizionamento ad alta velocità e per circuiti di controllo del movimento con tracciamento preciso.

Progettata per infrastrutture di automazione industriale complesse, come celle di saldatura multiasse, macchinari tessili ad alta velocità, impianti automatizzati per l'imbottigliamento e sistemi di taglio al volo di precisione, l'unità offre capacità di elaborazione dual-core. Separando l'esecuzione della logica ladder dai complessi calcoli di controllo del movimento, la CPU garantisce un funzionamento stabile, eliminando i ritardi di esecuzione e riducendo le micro-arresti imprevisti per salvaguardare la continuità operativa dell'impianto.

Architettura tecnica e configurazione del sistema

Il DVP48EH00T3 è designato come unità principale di tipo H con ingresso CA, progettata per funzionare in modo affidabile sulle linee elettriche CA industriali standard, offrendo al contempo una maggiore protezione hardware contro cali di tensione transitori e disturbi da sovratensione. La configurazione dei 48 I/O fisici è suddivisa in canali di ingresso digitali ad alta densità e canali di uscita a transistor a risposta rapida.

La piattaforma hardware sottostante integra contatori hardware ad alta velocità e registri specializzati per l'uscita degli impulsi, in grado di pilotare direttamente amplificatori per servomotori o motori passo-passo senza moduli di comunicazione ausiliari. Dotata di interfacce di comunicazione standard RS232 e RS485 che utilizzano il protocollo industriale Modbus, l'unità base si integra nelle reti SCADA e nei cluster HMI esistenti, senza richiedere hardware autonomo per l'adattatore di rete.

Specifiche tecniche

Domande frequenti sul prodotto

Questo PLC con uscite a transistor può pilotare direttamente elettrovalvole CA ad alta tensione?

No. Le uscite a transistor sono progettate esclusivamente per segnali CC a bassa tensione (in genere da 5 a 30 VCC) e sono concepite per la commutazione ad alta frequenza o la generazione di impulsi ad alta velocità. Il collegamento diretto di un carico induttivo CA a un'uscita a transistor provocherebbe la rottura termica del componente di commutazione interno. Per i carichi CA ad alta tensione, utilizzare l'uscita a transistor per pilotare un relè di interfaccia intermedio o un optoisolatore.

Qual è il vantaggio funzionale della classificazione dell'ingresso CA "H-Type" della serie EH3?

La designazione H-Type indica un modulo interno di alimentazione a commutazione potenziato e per impieghi gravosi. Questa architettura offre una maggiore immunità ai disturbi contro le interferenze elettromagnetiche ad alta frequenza (EMI) sulla rete elettrica dello stabilimento e garantisce un tempo di mantenimento più lungo durante brevi cali di tensione o interruzioni della linea, evitando reset non necessari della CPU.

Il DVP48EH00T3 supporta i calcoli del feedback dell'encoder ad anello chiuso?

Sì. La CPU EH3 integra contatori ad alta velocità gestiti dall'hardware, in grado di elaborare i segnali differenziali grezzi di fase A/B provenienti dagli encoder rotativi. Questi contatori funzionano indipendentemente dal tempo di scansione ciclica del ladder, fornendo calcoli accurati dell'anello di posizionamento per applicazioni di taglio o smistamento ad alta velocità.

Linee guida per l'ingegneria di campo e l'installazione nell'involucro

• Isolamento termico e circolazione dell'aria: Fissare il PLC orizzontalmente su una guida DIN standard da 35 mm conforme alla norma EN 60715. Mantenere uno spazio libero minimo di 50 mm sopra e sotto l'involucro e di 20 mm su entrambi i lati. Evitare di installare il PLC direttamente sopra apparecchiature che producono calore, come azionamenti a frequenza variabile (VFD) o grandi trasformatori, per preservare il raffreddamento ad aria passivo attraverso le fessure di ventilazione dell'involucro.

• Distribuzione dell'alimentazione e soppressione delle sovratensioni: Collegare le linee di alimentazione CA in ingresso esclusivamente ai morsetti designati L e N. Collegare il filo di terra dell'impianto al morsetto PE dedicato utilizzando una treccia di messa a terra a bassa impedenza collegata direttamente alla barra di terra principale del quadro. Assicurarsi che il morsetto di uscita dell'alimentazione a 24 VCC per i sensori sia caricato rigorosamente entro i limiti di corrente indicati dal produttore, per evitare l'attivazione dei circuiti interni di protezione dai cortocircuiti.

• Cablaggio dei transistor e filtraggio del rumore: Quando si collegano carichi CC induttivi (come bobine di relè da 24 VCC o solenoidi per frizioni) alle uscite a transistor NPN, installare sempre un diodo di ricircolo (ad esempio 1N4007) in parallelo alla bobina del carico, posizionandolo il più vicino possibile al carico. Questa configurazione limita in sicurezza i picchi di sovratensione induttiva generati durante la disattivazione del canale, proteggendo l'uscita a transistor del PLC dal deterioramento progressivo.
