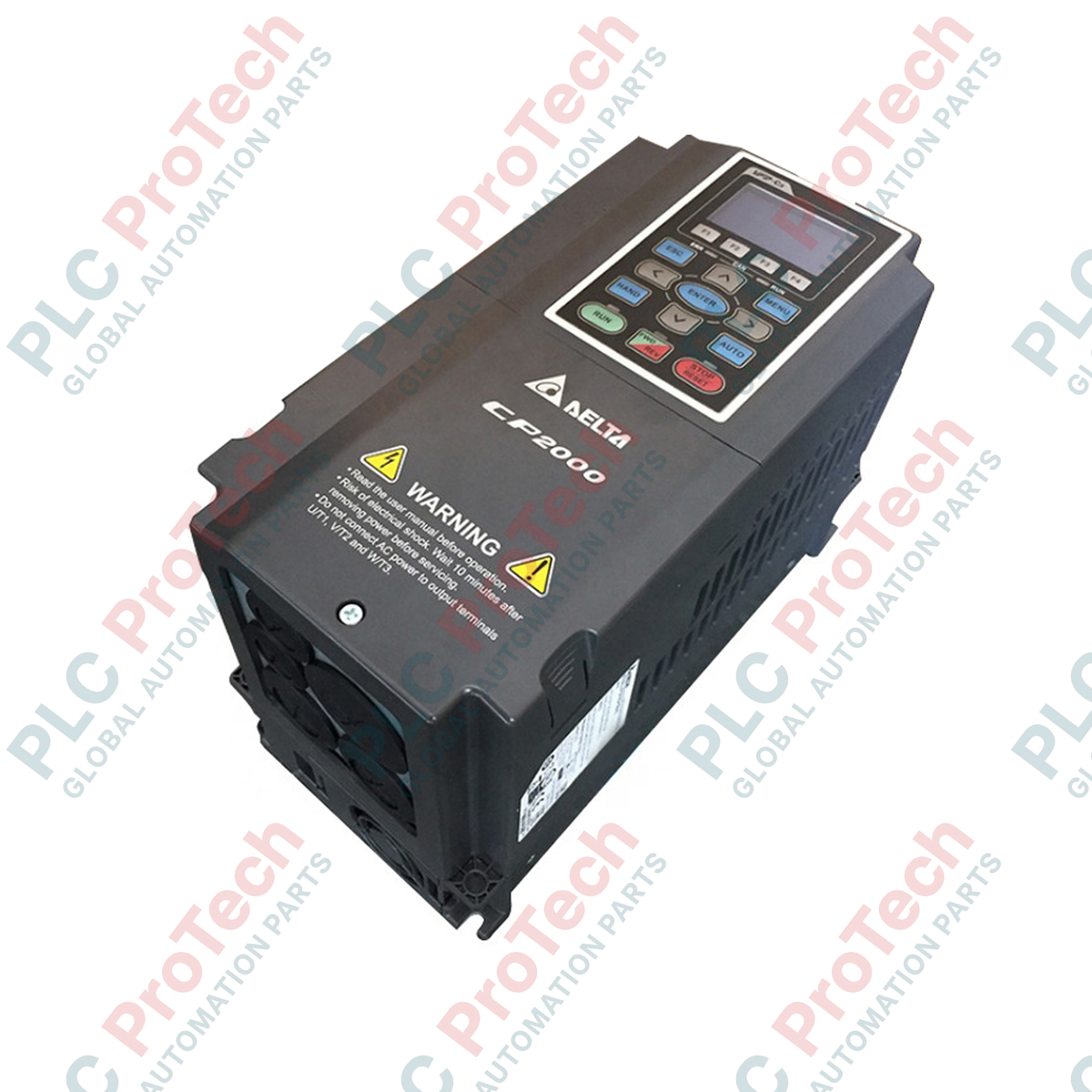

Servoazionamento vettoriale per ventilatori/pompe Delta Electronics VFD370CP43B-21 serie CP2000

Descrizione

Progettato per offrire un controllo dedicato della coppia per pompe centrifughe e sistemi di ventilazione, il Delta Electronics VFD370CP43B-21 aziona motori da 37 kW (50 HP) con elevata efficienza. Questo convertitore di frequenza della serie CP2000 utilizza il controllo vettoriale sensorless per ottimizzare il consumo energetico in base alla domanda di carico in tempo reale. Grazie all'ingresso trifase da 460 V e alla capacità di uscita continua di 73 A, questa unità si integra perfettamente nei sistemi idrici municipali, nelle torri di raffreddamento industriali e nelle reti HVAC commerciali.

Caratteristiche

• Curve V/f e di controllo vettoriale sensorless (SVC) ottimizzate per carichi a coppia variabile.
• PLC integrato con capacità di 10.000 passi per eseguire la logica locale senza controller esterni.
• Controllo PID integrato con funzioni di sospensione, riattivazione e reindirizzamento per sistemi di pressione e portata.
• Modalità di controllo sincrono di più pompe, con supporto per configurazioni a quantità fissa e a circolazione.
• Robusto grado di protezione fisica IP20 / NEMA 1, adatto ai quadri di controllo montati a parete.
• Protocollo di comunicazione MODBUS integrato per l'integrazione diretta nella rete.

Applicazioni

• Stazioni di pompaggio degli impianti di trattamento delle acque reflue.
• Unità di trattamento dell'aria e ventilatori di mandata per impianti HVAC commerciali.
• Modulazione dei ventilatori delle torri di raffreddamento industriali.
• Reti di distribuzione di acqua pulita a pressione costante.

Specifiche tecniche

Approfondimenti ingegneristici empirici

Modelli alternativi e compatibilità

La serie CP2000 presenta configurazioni dei terminali standardizzate tra telai di dimensioni simili. Quando si sostituiscono unità VFD-F precedenti, verificare che le configurazioni del programma PLC esistente siano migrate utilizzando il software VFDSoft di Delta, per garantire la compatibilità dei registri. La logica dei terminali di controllo può essere commutata tra SINK e SOURCE tramite un ponticello interno sulla scheda di controllo principale.

Problemi applicativi e note tecniche

Nelle applicazioni con ventilatori soggetti a forti effetti di rotazione inerziale (in cui il ventilatore ruota anche quando non è alimentato), abilitare sempre i parametri "Avvio al volo" (aggancio al volo). Tentare di avviare l'azionamento con un carico in rotazione senza l'avvio al volo abilitato provocherà immediatamente, all'avvio, l'attivazione delle protezioni per sovracorrente (OC) o sovratensione (OV).

Suggerimenti per la messa in servizio e il cablaggio

Per ridurre al minimo le interferenze elettromagnetiche (EMI) che influenzano il segnale di retroazione del trasduttore di pressione da 4-20 mA, assicurarsi che tutte le linee di controllo analogiche utilizzino cavi schermati a doppino intrecciato, con la schermatura collegata a terra esclusivamente sul terminale di schermatura lato azionamento. Per cavi del motore più lunghi di 50 metri, è altamente consigliata l'installazione di una reattanza CA in uscita per proteggere gli avvolgimenti del motore dal degrado dovuto a dv/dt.
