Manufacturer: Delta Electronics
Product No.: VFD550CP43S-21
Country of origin:United States
Product Type: Azionamenti con controllo vettoriale per ventilatori/pompe
Payment: T/T, Western Union
Weight: 42000g
Dimensions: 11,02 × 24,19 × 10,04 pollici
Shipping port: Xiamen
Warranty: 12 months

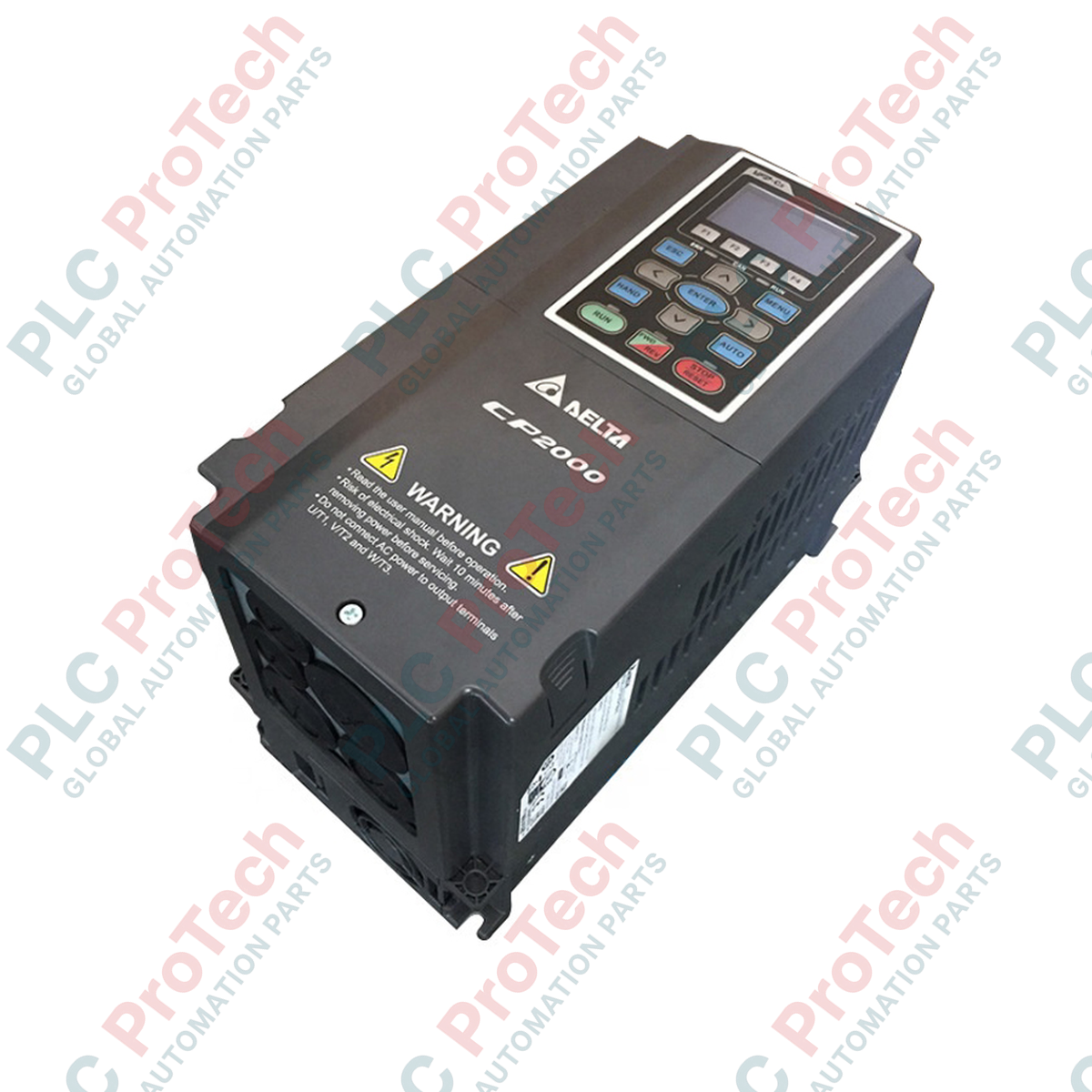

Integrando un avanzato controllo vettoriale sensorless con algoritmi dedicati al controllo del flusso, il Delta Electronics VFD550CP43S-21 funziona come un variatore di frequenza ad alta efficienza progettato per applicazioni gravose su ventilatori e pompe. Parte della prestigiosa serie CP2000, questa unità è progettata per ottimizzare il consumo energetico nelle applicazioni a coppia variabile, offrendo un controllo preciso della velocità in condizioni di carico variabili. Il variatore dispone di un PLC a 10.000 passi integrato, che consente di gestire la logica di controllo localmente senza la necessità di un controller esterno, rendendolo una soluzione robusta per le moderne architetture HVAC, il trattamento delle acque reflue e la ventilazione industriale.
| Parametro | Valore |
|---|---|
| Produttore | Delta Electronics |
| Numero di modello | VFD550CP43S-21 |
| Serie del prodotto | Serie CP2000 |
| Potenza del motore applicabile | 75 HP (56.25 kW) |
| Corrente nominale di uscita | 105 A |
| Tensione di ingresso / Fase | 460V CA, trifase (intervallo: da 380V a 480V) |
| Metodo di controllo | Controllo V/f, controllo vettoriale sensorless (SVC) |
| Grado di protezione dell'involucro | IP20 / NEMA 1 |
| Tipo di installazione | Montaggio a parete (dimensione telaio E1) |
| Temperatura di esercizio | -10 degC to 50 degC (De-rate above 40 degC) |
| Dimensioni fisiche (L x A x P) | 11.02 in x 24.19 in x 10.04 in |
| Peso netto | 40.0 kg (88.18 lbs) |
| Peso di spedizione (calcolato) | 42.0 kg (92.59 lbs) |
| Morsettiera / Porta | Assegnazione funzionale |
|---|---|
| R/L1, S/L2, T/L3 | Morsetti di ingresso dell'alimentazione principale CA trifase |
| U/T1, V/T2, W/T3 | Morsetti di uscita per motore a induzione trifase |
| MI1 to MI8 | Ingressi digitali multifunzione (Sink/Source selezionabili tramite interruttore) |
| AVI / ACI | Ingresso analogico di tensione (0-10V) / Ingresso analogico di corrente (4-20mA) per riferimento PID |
| RA, RB, RC | Uscita relè multifunzione (contatto SPDT, 250VAC/30VDC, 5A) |
| Porta RJ-45 | Interfaccia di comunicazione a doppia porta per RS-485 Modbus e BACnet MS/TP |
Il VFD550CP43S-21 è un sostituto diretto plug-in dei modelli Delta VFD-F precedenti con valori nominali equivalenti. Si noti che, durante la migrazione dalla serie VFD-F, le posizioni dei morsetti dei cavi di controllo sono state fisicamente ricollocate e le mappe dei parametri devono essere riconfigurate, poiché la serie CP2000 utilizza una struttura dei parametri altamente modernizzata e descrittiva. Le dimensioni del telaio hardware sono identiche a quelle dei layout Frame E1, pertanto non è necessaria alcuna ristrutturazione del pannello.
Quando si utilizza la modalità di controllo Multi-Pump integrata per sequenziare fino a 8 pompe booster secondarie, un errore ingegneristico critico consiste nel trascurare i tempi di ritardo degli interblocchi. Assicurarsi che il parametro 12-04 (Tempo di interblocco pompa) sia configurato su un minimo di 1.5 secondi per prevenire la commutazione simultanea dei contattori e il feedback transitorio di back-EMF nel ponte IGBT di uscita del drive. Inoltre, in ambienti operativi con temperatura superiore a 40 degC, ridurre l'impostazione della frequenza portante (parametro 00-17) a 4 kHz per evitare arresti per derating termico.
Per ridurre le interferenze elettromagnetiche (EMI) sugli ingressi analogici (AVI/ACI), assicurarsi che il filo di drenaggio della schermatura del circuito di retroazione del trasduttore di pressione da 4-20mA sia collegato a terra SOLO sul terminale comune lato drive (ACM). Non collegare mai la schermatura a terra su entrambe le estremità, poiché ciò genera un anello di massa introducendo valori di offset artificiali nel controller PID interno. Per le reti RS-485, l'interruttore della resistenza di terminazione da 120 ohm (situato accanto alla porta RJ-45) deve essere attivato sull'ultimo drive fisico del segmento di rete.
Montare il drive verticalmente su un sottopannello metallico piatto non verniciato utilizzando bulloni M8. Assicurarsi di lasciare uno spazio libero minimo di 150mm (5.9 inches) sopra e sotto il telaio del drive per un raffreddamento ottimale per convezione.
Eseguire tutti i cablaggi di alimentazione AC in ingresso (R/L1, S/L2, T/L3) e i cablaggi di uscita verso il motore (U/T1, V/T2, W/T3) utilizzando un cavo motore schermato simmetrico con sezioni dei conduttori in rame adatte ad almeno 75 degC.
Assicurarsi che il terminale di terra (PE) sia collegato direttamente alla piastra di terra dell'impianto. La resistenza verso terra non deve superare 0,1 ohm per soddisfare gli standard EMC EN 61800-3.
