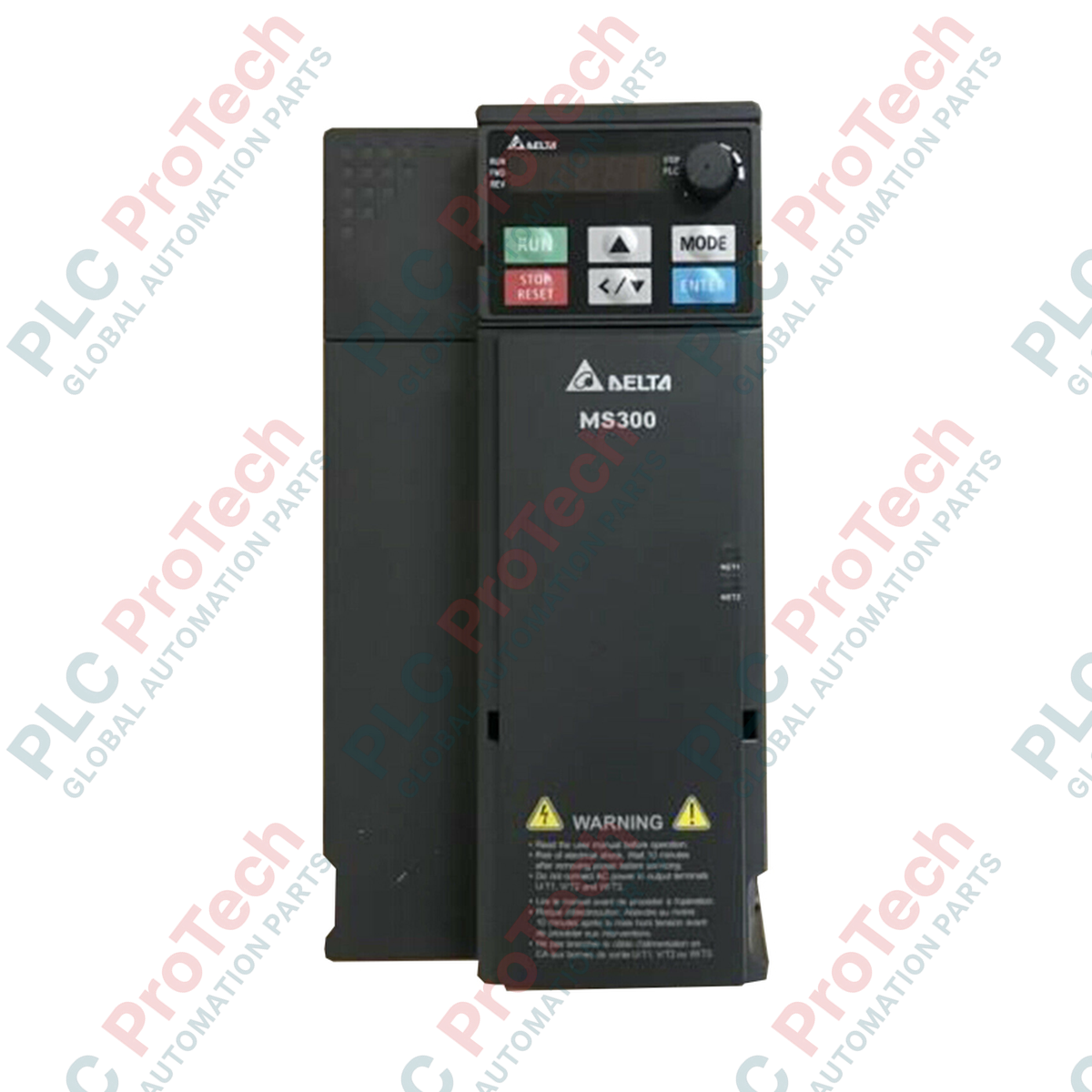

Azionamento compatto standard della serie MS300 Delta Electronics VFD33AMS23ANSAA

Descrizione

Ottimizzato per il controllo dinamico della velocità in ambienti con spazio limitato, l'azionamento a frequenza variabile Delta Electronics VFD33AMS23ANSAA offre un affidabile controllo vettoriale ad anello aperto per motori a induzione e a magneti permanenti. Questo azionamento compatto standard da 7.5 kW (10 HP) dispone di un design a doppia classificazione, che consente agli ingegneri di configurarlo per il funzionamento a servizio normale (ND) o a servizio gravoso (HD) in base alla dinamica del carico diretto. Grazie alla funzione Safe Torque Off (STO) integrata, l'azionamento si integra perfettamente nelle reti di sicurezza delle macchine, eliminando la necessità di contattori di sicurezza esterni ridondanti. L'unità funziona con un ingresso CA trifase da 200 V a 240 V e non include un filtro EMC interno, rendendola ideale per le reti elettriche standard e per le applicazioni in cui il filtraggio esterno della linea viene gestito separatamente.

Caratteristiche

• Configurazione a doppio servizio: Supporta il servizio normale (uscita da 36 A) per carichi centrifughi e il servizio gravoso (uscita da 33 A) per carichi a coppia costante.
• Safe Torque Off (STO): L'ingresso STO SIL2/PLd basato su hardware e integrato garantisce lo spegnimento immediato dei transistor di potenza in uscita per interventi di manutenzione sicuri o arresti di emergenza.
• Controllo flessibile del motore: Compatibile sia con motori a induzione (IM) sia con motori sincroni a magneti permanenti (PM).
• Frequenza di commutazione regolabile: Frequenza portante configurabile da 2 a 15 kHz per ridurre al minimo il rumore acustico del motore o la dissipazione termica dell'azionamento.
• Formato compatto: Progettato per il montaggio ad alta densità su guida DIN o piastra posteriore, con installazione affiancata senza spazio laterale fino a 40 degC di temperatura ambiente.

Applicazioni

• Movimentazione dei materiali: Trasportatori a nastro, sistemi di smistamento e piccole gru a portale.
• Pompaggio e ventilazione: Pompe per acque reflue, sistemi di pressurizzazione e aspiratori.
• Macchine utensili: Azionamenti per mandrini, rettificatrici e assi di foratura localizzati.
• Imballaggio e lavorazione: Etichettatrici, linee di confezionamento e impastatrici alimentari.

Specifiche tecniche

Collegamenti e interfacce

Indicazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il VFD33AMS23ANSAA appartiene alla serie MS300 ad alta efficienza di Delta. Se si sostituisce un azionamento delle precedenti serie VFD-M o VFD-E con questa unità, la mappatura dei parametri è completamente diversa. I parametri chiave per la messa in servizio, come i tempi di accelerazione, i rapporti V/f e gli ingressi di velocità a più livelli, devono essere reinseriti manualmente. Se si sostituisce questa unità non filtrata (ANSAA) con un modello filtrato (AFSAA), assicurarsi che la profondità dell'armadio sia sufficiente a contenere le differenze del profilo fisico e verificare che la configurazione della messa a terra del sistema gestisca le maggiori correnti di dispersione associate ai filtri EMC interni.

Problemi applicativi e note ingegneristiche

In condizioni di funzionamento gravoso, l'azionamento è progettato per gestire un sovraccarico di corrente del 150% fino a 60 secondi. Se il processo meccanico richiede frequenti picchi ciclici di accelerazione, monitorare le temperature del dissipatore tramite la diagnostica dei parametri per evitare l'intervento della protezione termica. Il montaggio affiancato è supportato per ridurre al minimo lo spazio sulla piastra posteriore; tuttavia, se le unità vengono installate adiacenti senza spazi, è necessario rimuovere le etichette protettive superiori e la soglia massima di funzionamento sicuro scende a 40 degC per evitare danni dovuti a punti caldi localizzati.

Suggerimenti per la messa in servizio e il cablaggio

Prima di alimentare il motore, eseguire un autotuning completo rotazionale o statico impostando il Parametro 05-00 su 1 o 2, a seconda dello stato del collegamento del carico. In questo modo vengono calcolate la resistenza e l'induttanza interne degli avvolgimenti del motore, essenziali per un controllo vettoriale sensorless accurato. Instradare sempre i segnali di comando analogici a bassa tensione (0-10V / 4-20mA) e i circuiti di sicurezza STO tramite cavi schermati a doppino intrecciato, mantenendoli ad almeno 15 cm di distanza dalle linee di potenza e del motore per ridurre il rumore elettrico ad alta frequenza.
