DELTA VFD075E43 Serie VFD-E Inverter vettoriale senza sensore

Panoramica del microazionamento flessibile

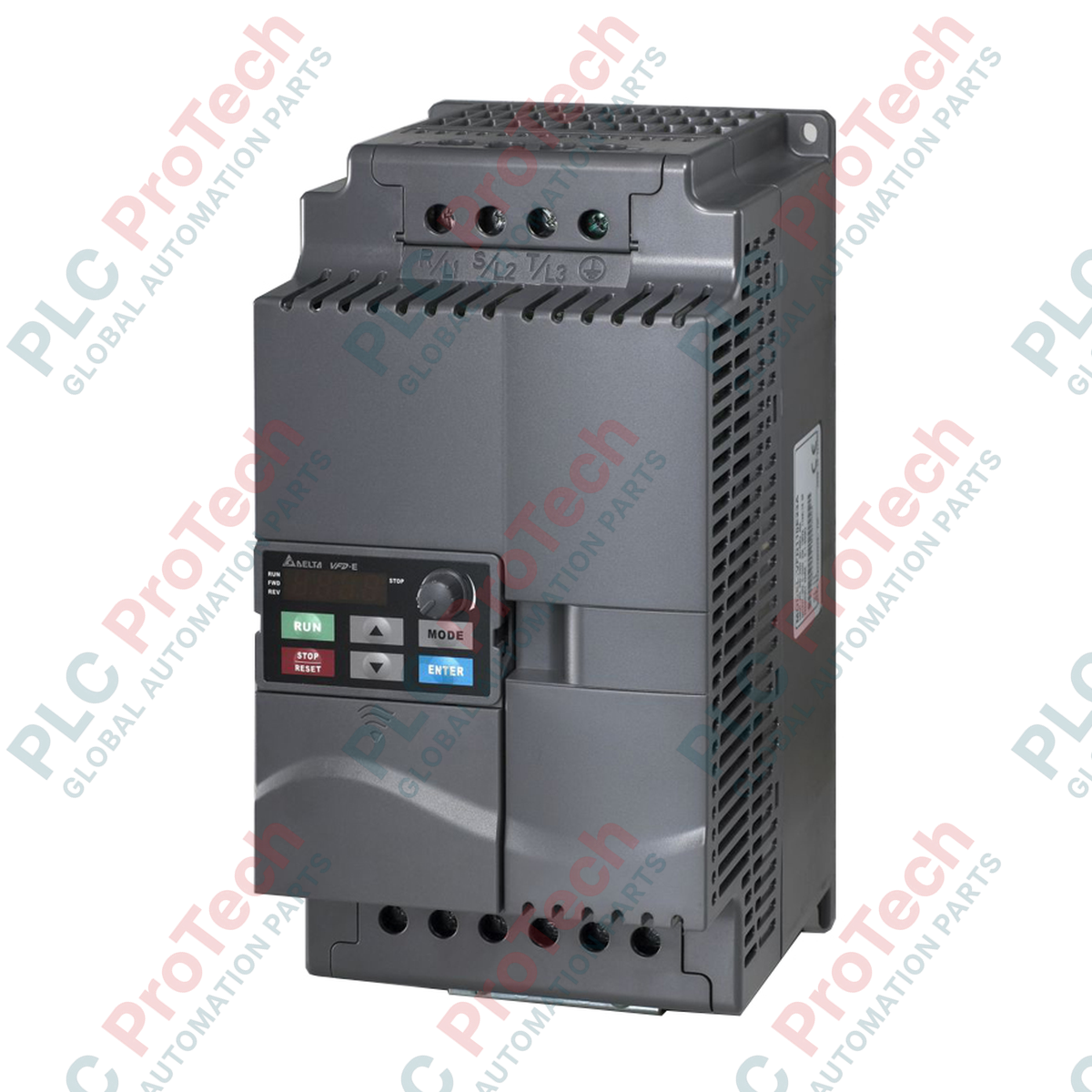

Il VFD075E43A (VFD075E43A) è un inverter vettoriale senza sensore, altamente modulare e multifunzione, progettato da Delta nell'ambito della versatile piattaforma della serie VFD-E. Con una robusta potenza nominale di 7,5 kW (10 HP) e una corrente di uscita continua concepita per il funzionamento ad alta efficienza, questo compatto azionamento a frequenza variabile è realizzato per applicazioni industriali a bassa e media potenza, in cui lo spazio fisico nel quadro deve essere bilanciato con la necessità di un'elevata densità di coppia. In installazioni impegnative sul campo, come sistemi di trasporto automatizzati, macchinari industriali per la miscelazione, telai per la filatura tessile e gruppi di pompe locali, il VFD075E43A garantisce la continuità del sistema e riduce drasticamente i tempi di fermo non programmati grazie alle funzioni PLC integrate, alla flessibile possibilità di montaggio affiancato e alle solide prestazioni termiche. La sua elevata frequenza di uscita lo rende un componente essenziale per il funzionamento regolare di motori CA specializzati ad alta velocità.

Integrazione funzionale e architettura modulare

La topologia hardware della serie VFD-E è ottimizzata per configurazioni di controllo compatte e personalizzazioni locali:

• Struttura modulare per l'espansione: Progettata con uno chassis flessibile che accetta schede di espansione plug-in per comunicazioni fieldbus, tra cui DeviceNet, Profibus-DP e LonWorks, oltre a moduli I/O aggiuntivi.

• Logica micro-PLC integrata: Integra un livello di esecuzione PLC incorporato, fino a 500 passaggi, che consente all'azionamento di gestire autonomamente interblocchi a relè locali, semplici macchine a stati e cicli di conteggio dei sensori.

• Efficienza dello spazio affiancato: Utilizza un design termodinamico altamente efficiente che consente di installare più unità VFD-E adiacenti su un'unica guida DIN, ottimizzando lo spazio fisico nel quadro.

• Opzioni flessibili di retroazione: Supporta il controllo vettoriale senza sensore (SVC) per una risposta dinamica della coppia ad anello aperto, oltre alle curve V/f configurabili standard per semplici configurazioni di ventilazione con più motori.

Parametri ingegneristici critici

I seguenti dati tecnici descrivono i limiti meccanici, elettrici e ambientali verificati per la progettazione di apparecchiature industriali:

Base di conoscenze tecniche e domande frequenti

Quali sono le principali precauzioni quando si utilizza l'intero intervallo di frequenza di uscita da 0 a 600 Hz?

Quando si azionano mandrini o motori specializzati ad alta velocità oltre i valori standard di 50/60 Hz, verificare che i cuscinetti meccanici del motore, il bilanciamento del rotore e la ventola di raffreddamento siano dimensionati per il numero di giri previsto. Inoltre, all'aumentare della frequenza di uscita, il rapporto tensione/frequenza dell'azionamento deve essere regolato correttamente per evitare la saturazione del nucleo o prestazioni insufficienti nell'indebolimento di campo.

In che modo il collegamento flessibile del bus CC integrato ottimizza il consumo energetico nei sistemi con più azionamenti?

La serie VFD-E supporta la condivisione di un bus CC comune. Nelle configurazioni con più azionamenti, quando un motore è in frenatura, rigenerando energia, ad esempio durante la decelerazione di un paranco o di un aspo svolgitore, e un altro è in trazione, consumando energia, la potenza rigenerata può essere instradata direttamente attraverso il bus CC condiviso verso l'azionamento motore. Ciò riduce il consumo totale dalla rete e minimizza il calore dissipato dalle resistenze di frenatura esterne.

Quale tipo di protezione interna fornisce l'azionamento contro le anomalie dell'alimentazione in ingresso?

L'azionamento integra circuiti di protezione completi, tra cui il monitoraggio di sovratensione e sottotensione, il rilevamento della perdita di fase in ingresso, la protezione dai guasti a terra e il monitoraggio elettronico del sovraccarico termico del motore, con calcolo I2t, per evitare danni agli IGBT interni causati da fluttuazioni locali della rete.

Messa in servizio sul campo e linee guida di sicurezza

• Distanze termiche dell'involucro e limiti del montaggio affiancato: Sebbene la piattaforma VFD-E supporti il montaggio affiancato ad alta densità, assicurarsi che la temperatura dell'aria interna del quadro non superi il limite di 50 °C. Se si installano gli azionamenti direttamente adiacenti senza spazi, rimuovere i coperchi antipolvere superiori dagli involucri IP20 per massimizzare il flusso d'aria convettivo naturale attraverso i canali di raffreddamento integrati.

• Protocollo di isolamento dei cavi di potenza e di controllo: Posare tutte le linee CA principali in ingresso (R/L1, S/L2, T/L3) e i cavi motore PWM ad alta frequenza (U/T1, V/T2, W/T3) in canaline metalliche isolate, separate di almeno 100 mm dai cavi I/O digitali a bassa tensione e dai collegamenti analogici di comando. Questa struttura elimina l'iniezione di rumore ad alta frequenza nei sensori a circuito 4-20mA o 0-10V.

• Messa a terra del telaio a bassa impedenza: Collegare il morsetto di terra dedicato dell'azionamento direttamente alla barra di rame principale di terra del quadro mediante un conduttore di sezione elevata e a bassa impedenza. Evitare configurazioni ad anello o il passaggio dei conduttori di terra attraverso macchinari adiacenti, poiché è necessaria una configurazione di messa a terra a stella con punto singolo per sopprimere le correnti elettriche di modo comune generate dalla rapida commutazione degli IGBT.
