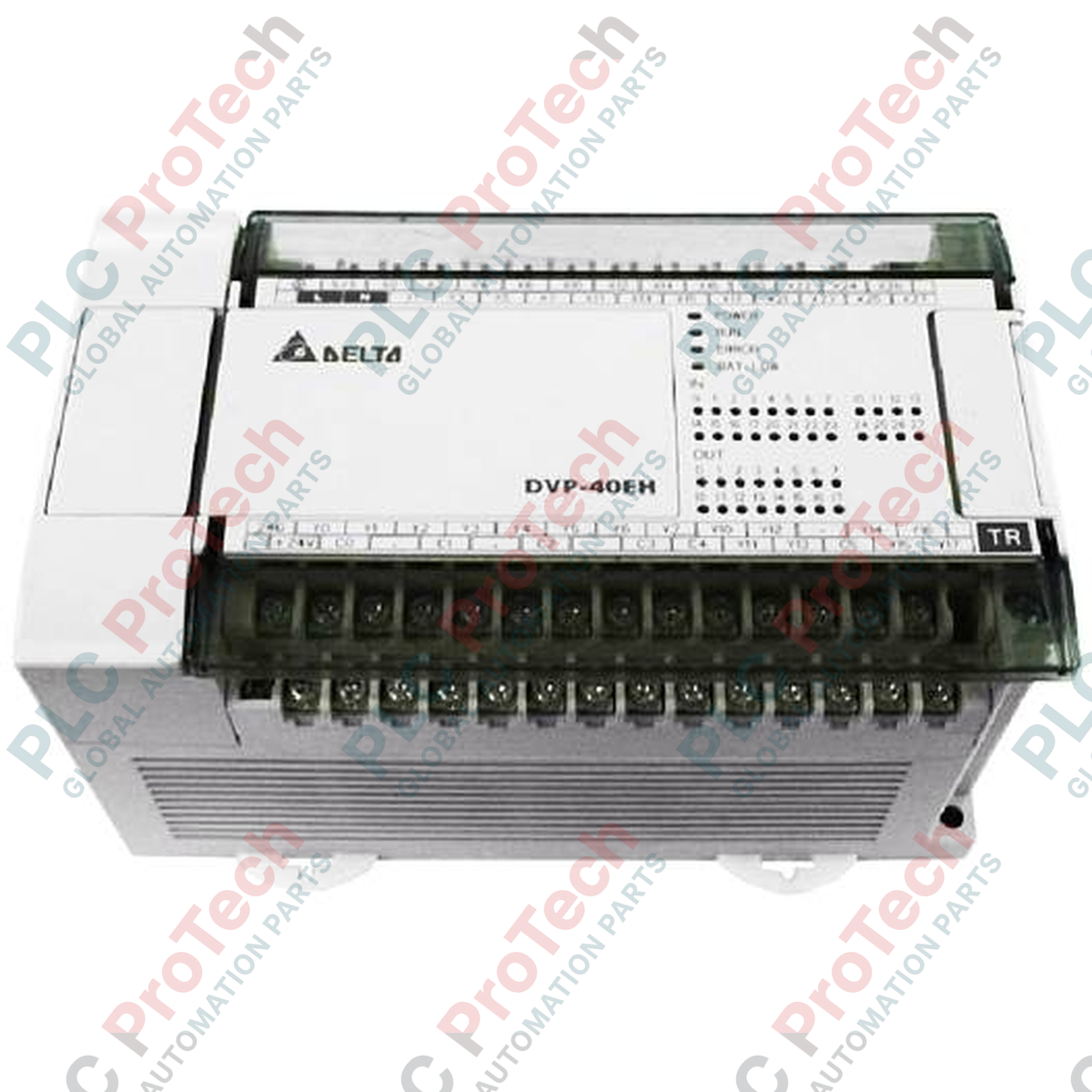

PLC ad alte prestazioni DELTA DVP40EH00T2 serie DVP-EH3

Panoramica del prodotto

Il DVP40EH00T2 (DVP40EH00T2) è un'unità di elaborazione principale ad alte prestazioni della serie di punta DVP-EH3 di Delta. Posizionata come scelta di fascia alta all'interno della linea DVP-E, la serie EH3 offre una velocità di esecuzione superiore, registri dati più ampi e funzionalità avanzate di controllo del movimento rispetto ai PLC standard. Questa "Unità base" fornisce un'elevata densità di 40 punti I/O (24 ingressi digitali e 16 uscite a transistor) in un unico chassis modulare. Ottimizzato per macchinari industriali complessi, come sistemi di etichettatura ad alta velocità, robot di saldatura di precisione e linee di assemblaggio automatizzate, il DVP40EH00T2 è dotato di un'alimentazione in ingresso CA di tipo "H" e di uscite a transistor ad alta velocità, progettate per la commutazione rapida e il posizionamento di precisione tramite treni di impulsi.

Configurazione tecnica

L'architettura hardware del DVP40EH00T2 è progettata per applicazioni impegnative in tempo reale. Dispone di 24 ingressi digitali ad alta velocità e 16 uscite a transistor NPN. Lo stadio a transistor è progettato specificamente per il controllo del movimento e supporta fino a 4 canali di uscita a impulsi da 200 kHz per controllare simultaneamente più assi servo o passo-passo. La CPU dispone di una capacità di programma di 30k passi e di un set di registri esteso (12k parole), consentendo l'elaborazione di dati complessi e la gestione delle ricette. Inoltre, l'unità fornisce tre porte di comunicazione integrate (RS-232 e doppia RS-485) che supportano il protocollo Modbus, garantendo una connettività fluida con HMI, VFD e sensori.

Specifiche tecniche

Domande frequenti tecniche

Qual è il principale vantaggio della serie EH3 rispetto ai precedenti modelli EH2?

La serie EH3, incluso il DVP40EH00T2, offre un notevole incremento della potenza di elaborazione e del controllo del movimento. Supporta frequenze di uscita degli impulsi più elevate (200 kHz contro 100 kHz) e un'esecuzione delle istruzioni più rapida (0,24 us). Ciò consente una maggiore precisione nel posizionamento e la gestione di logiche più complesse senza aumentare il tempo di scansione del PLC.

Le uscite a transistor possono gestire carichi CA?

No. Le uscite a transistor (T2) sono progettate esclusivamente per carichi CC, in genere da 5 a 30 V CC. Sono ideali per la commutazione ad alta velocità e per il pilotaggio degli ingressi dei servoazionamenti. Se l'applicazione richiede la commutazione di carichi CA (ad esempio solenoidi a 220 V CA), è necessario utilizzare un relè di interposizione esterno tra l'uscita del PLC e il carico.

Quanti moduli di espansione posso aggiungere al DVP40EH00T2?

La serie DVP-EH3 supporta fino a 512 punti I/O totali. È possibile aggiungere diversi moduli di espansione sul lato destro, inclusi moduli I/O digitali, I/O analogici, controllori di temperatura e moduli di comunicazione specializzati, consentendo al DVP40EH00T2 di adattarsi alla complessità del sistema.

Guida tecnica e all'installazione

• Integrità del treno di impulsi: Quando si utilizzano le uscite ad alta velocità da 200 kHz per il controllo dei servoazionamenti, è essenziale utilizzare cavi a doppino intrecciato schermati (STP). Collegare la schermatura a terra solo sul terminale "G" del PLC per evitare anelli di massa, assicurandosi al contempo che le interferenze elettromagnetiche (EMI) non causino "falsi impulsi" che potrebbero provocare errori di posizionamento.

• Stabilità dell'alimentazione: L'ingresso CA di tipo "H" è classificato per 100-240 V CA. Per proteggere la CPU ad alta velocità dalle sovratensioni di rete, si consiglia vivamente di installare uno scaricatore di sovratensione o un trasformatore di isolamento sulla linea di alimentazione. Assicurarsi che il terminale di terra del PLC sia collegato a una messa a terra dedicata e a bassa impedenza.

• Montaggio e gestione del calore: Installare il PLC su una guida DIN standard da 35 mm. Poiché l'EH3 gestisce segnali ad alta velocità, può generare calore interno. Mantenere almeno 50 mm di spazio libero verticale sopra e sotto l'unità per favorire la convezione naturale. Evitare di montare il PLC sullo stesso piano verticale di dispositivi ad alta emissione di calore, come le resistenze di frenatura.
