DVP64EH00T2 DELTA PLC ad alte prestazioni della serie DVP-EH3

Panoramica del prodotto

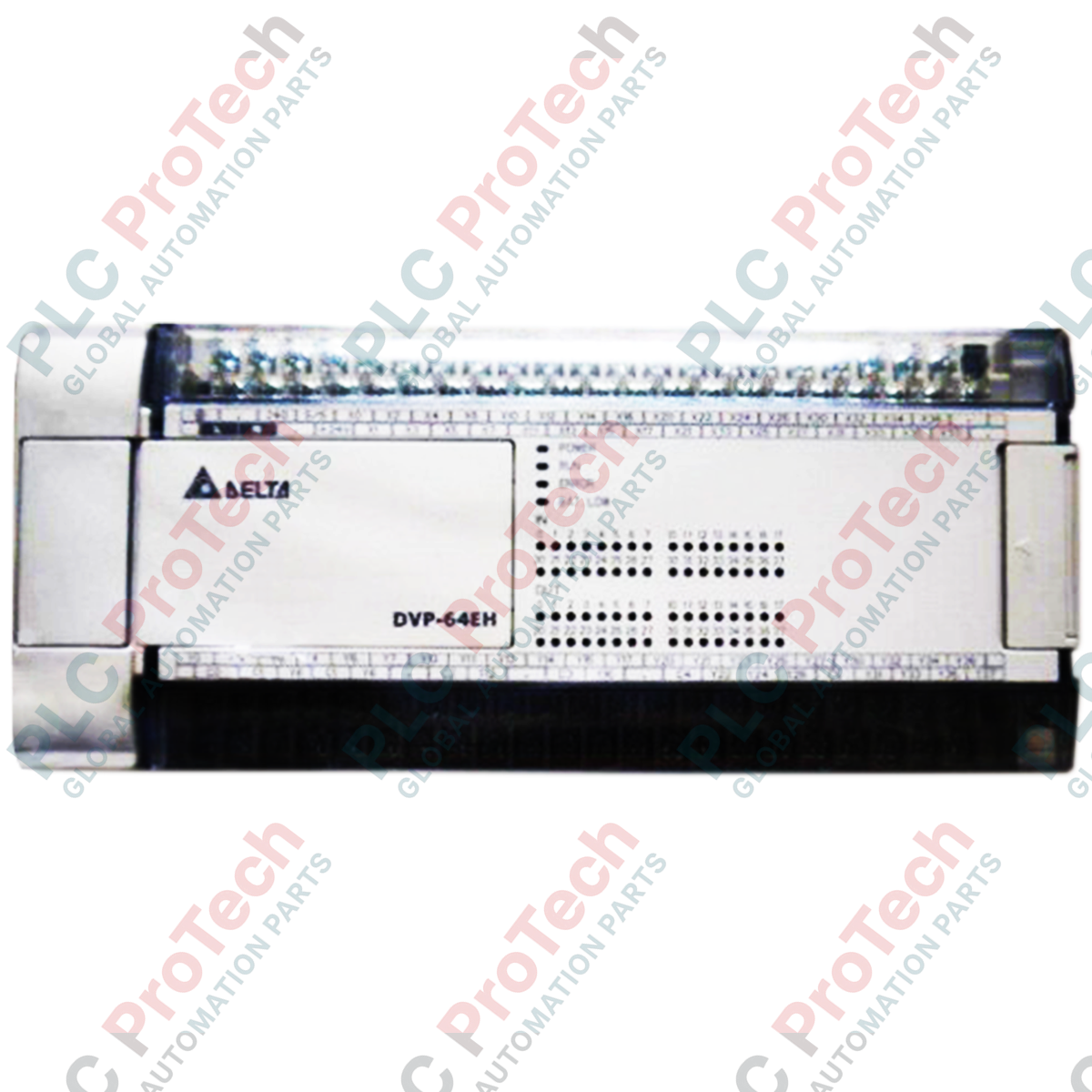

Il DVP64EH00T2 (DVP64EH00T2) è un'unità di elaborazione principale di fascia alta della serie DVP-EH3 di Delta, che rappresenta il vertice della linea DVP-E in termini di velocità, capacità e hardware per il controllo del movimento. Questa "Unità base" offre una configurazione ad alta densità di 64 punti I/O (32 ingressi e 32 uscite) in un unico chassis compatto. Progettato per macchinari industriali complessi, come robot di saldatura multiasse, sistemi di confezionamento ad alta velocità e sistemi di controllo di fontane di precisione, il DVP64EH00T2 integra un'architettura specializzata di "Tipo H", ottimizzata per l'alimentazione CA. Grazie alle uscite a transistor ad alta velocità, è progettato specificamente per applicazioni che richiedono frequenze di commutazione rapide e un sofisticato controllo del movimento tramite treni di impulsi.

Configurazione tecnica

L'architettura hardware della serie DVP-EH3 offre importanti miglioramenti rispetto ai modelli EH2 standard, tra cui velocità di esecuzione più elevate e una memoria dei registri ampliata. Il DVP64EH00T2 dispone di 32 ingressi digitali e 32 uscite a transistor (NPN). Queste uscite a transistor sono in grado di generare impulsi ad alta velocità, supportando fino a 200 kHz per il posizionamento multiasse. L'unità è dotata di due porte di comunicazione (RS-232 e RS-485) che supportano il protocollo Modbus per un'integrazione fluida con HMI e azionamenti. La sua ampia capacità di programma (fino a 30k passi) e i registri dati ad alta velocità consentono di gestire direttamente a livello macchina operazioni aritmetiche complesse e attività di registrazione di grandi quantità di dati.

Specifiche tecniche

Domande frequenti tecniche

Come si confronta la capacità di uscita a impulsi della serie EH3 con quella della precedente serie EH2?

Il DVP64EH00T2 (serie EH3) offre prestazioni notevolmente migliori nell'elaborazione degli impulsi ad alta velocità. Mentre i modelli EH2 precedenti generalmente raggiungevano al massimo 100 kHz, la serie EH3 supporta fino a 200 kHz su più canali. Questa frequenza più elevata consente una risoluzione più fine e velocità maggiori nel controllo di servomotori dotati di encoder ad alta densità, come quelli delle serie Delta ASDA-A3 o B3.

Che cosa indica la specifica "Tipo H" per l'ingresso CA?

Il "Tipo H" indica un design dell'alimentatore ad alte prestazioni all'interno del PLC, progettato per le tensioni CA industriali standard (100-240 V CA). È progettato per fornire un'alimentazione CC interna stabile alla CPU e ai 32 ingressi locali, anche in ambienti soggetti a piccole fluttuazioni di tensione o a disturbi elettrici tipici dei grandi stabilimenti.

È possibile espandere gli I/O del DVP64EH00T2 oltre i 64 punti integrati?

Sì. La serie DVP-EH3 è altamente modulare. È possibile collegare moduli di espansione sul lato destro (digitali, analogici, per temperatura o celle di carico) alla CPU. Il sistema supporta fino a 512 punti I/O totali, consentendo al DVP64EH00T2 di fungere da hub centrale per un sistema di automazione di grandi dimensioni.

Guida all'ingegneria e all'installazione

• Gestione del carico delle uscite a transistor: Poiché il DVP64EH00T2 utilizza uscite a transistor, è destinato esclusivamente a carichi CC (in genere 5-30 V CC). Per il controllo del movimento ad alta velocità, assicurarsi che la corrente di carico non superi la capacità nominale (in genere 0.5 A per punto). Se è necessario commutare carichi CA o correnti più elevate, occorre utilizzare relè di interfaccia tra il PLC e il dispositivo sul campo.

• Cablaggio ad alta velocità: Quando si utilizzano le uscite a impulsi da 200 kHz per il controllo dei servomotori, usare cavi a doppino intrecciato schermati per i segnali di impulso (PU) e direzione (DR). Assicurarsi che la schermatura sia collegata a terra sul lato del PLC per evitare che le interferenze elettromagnetiche (EMI) alterino il treno di impulsi, causando possibili "derive" di posizionamento.

• Considerazioni termiche e di montaggio: Montare il PLC orizzontalmente su una guida DIN da 35 mm. Per garantire un raffreddamento adeguato dei circuiti ad alta densità a 64 punti, lasciare almeno 50 mm di spazio libero sopra e sotto l'unità. Evitare di installare il PLC direttamente sopra componenti che generano calore, come grandi VFD o trasformatori di potenza.
