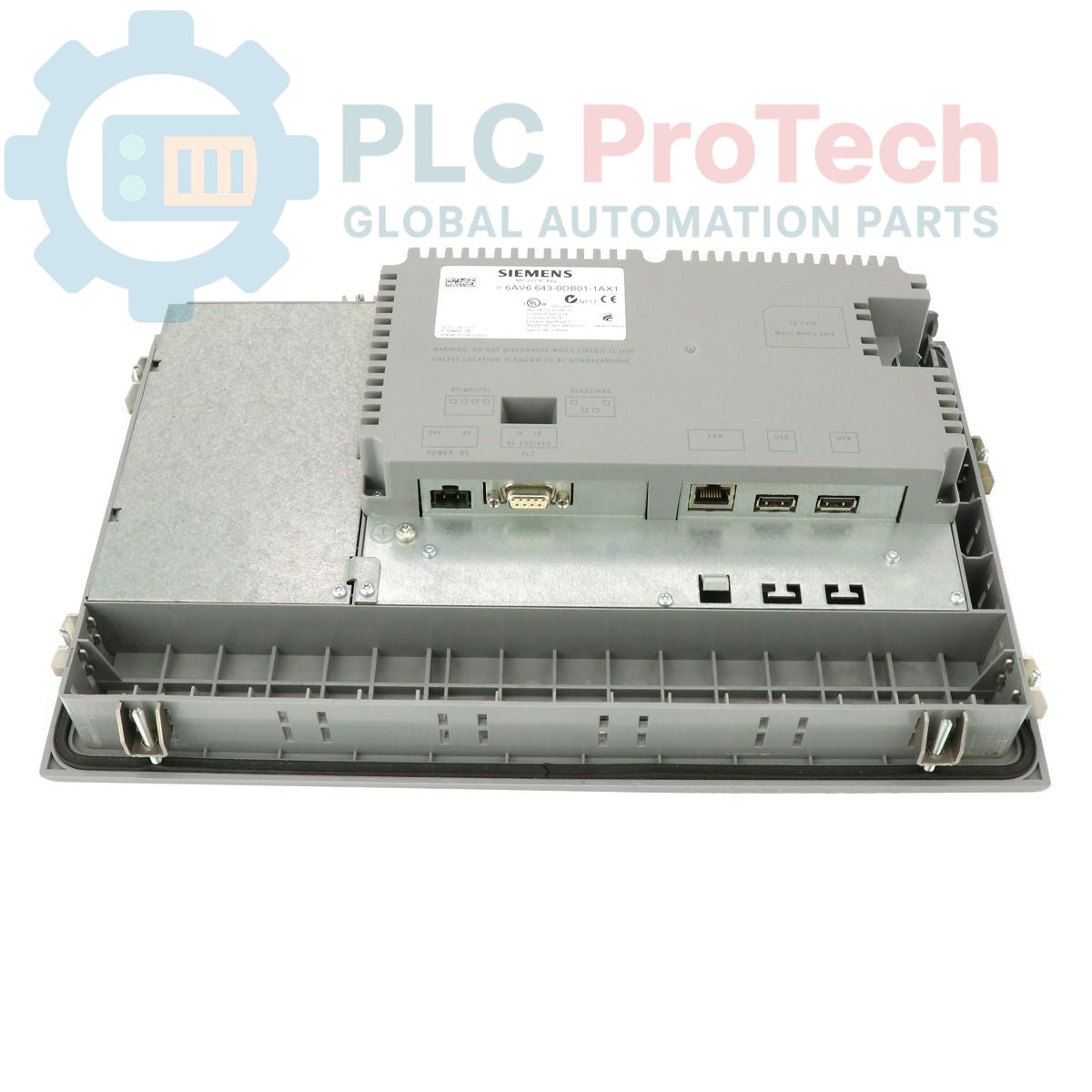

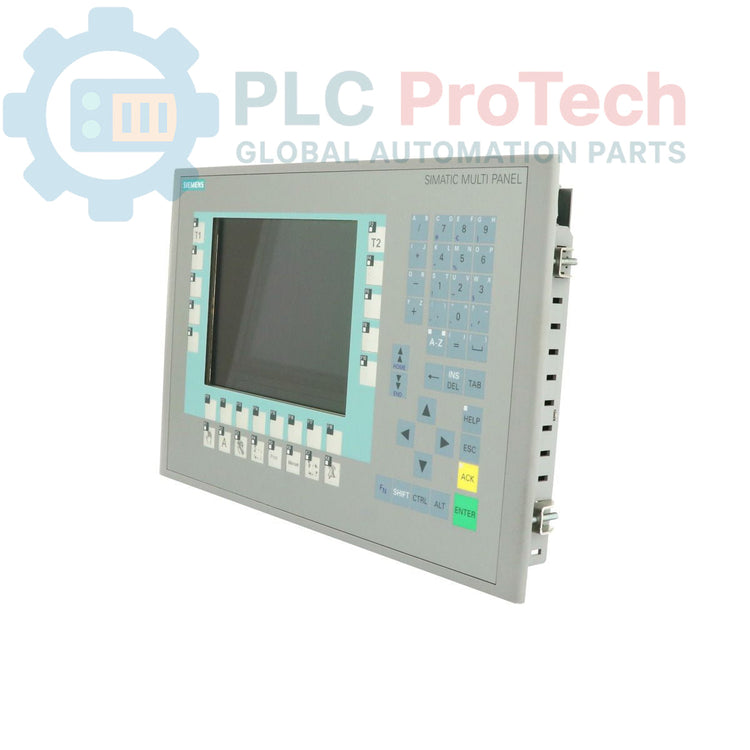

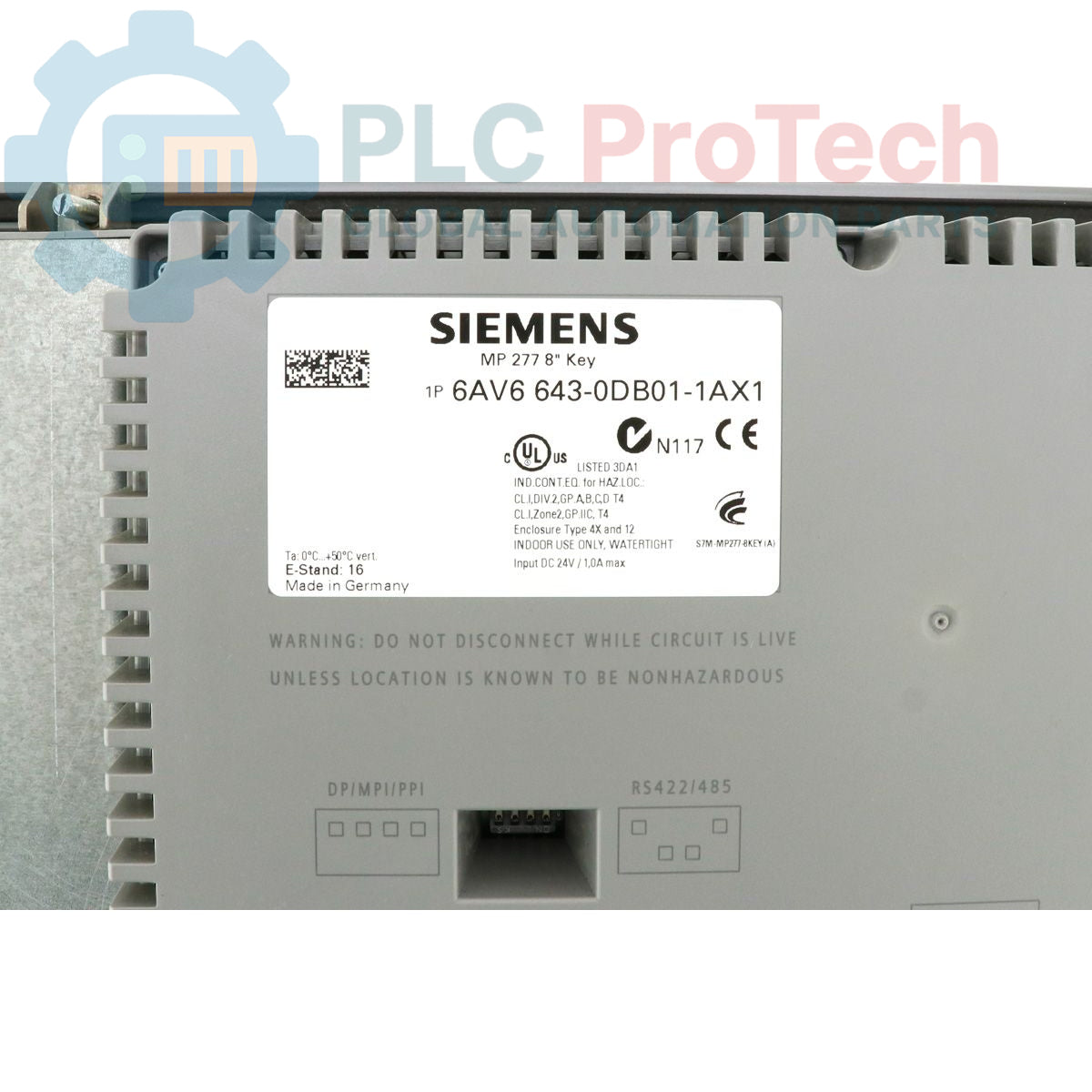

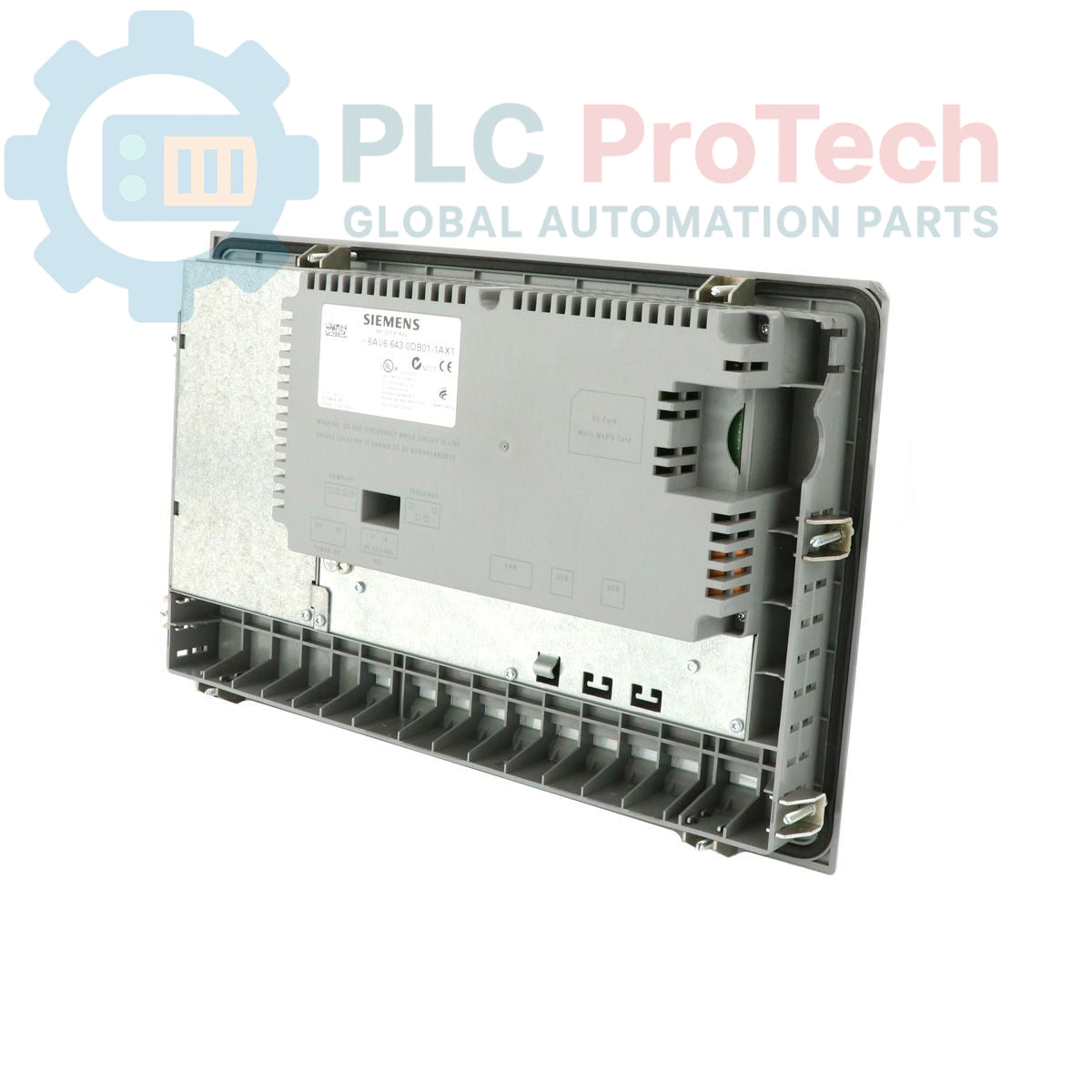

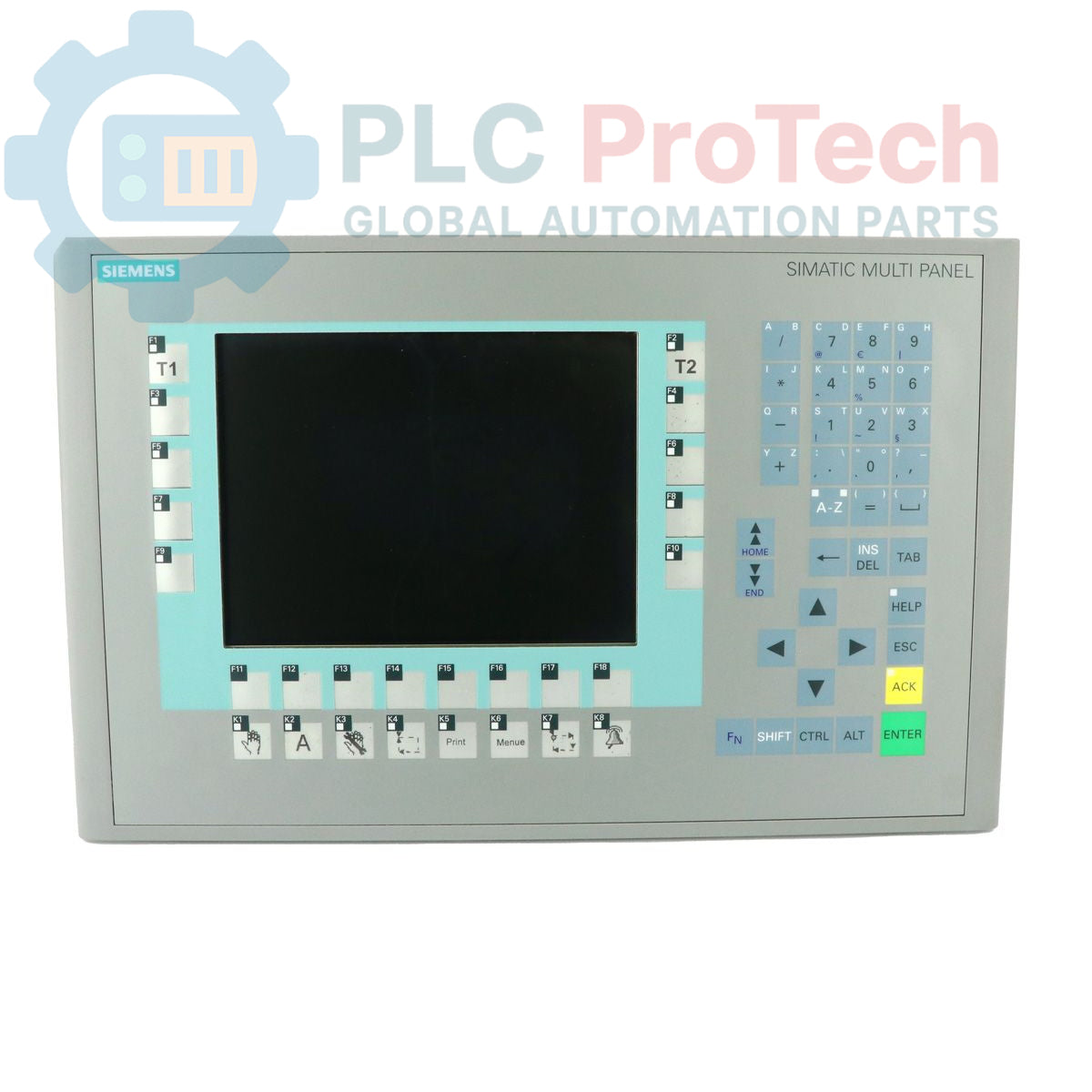

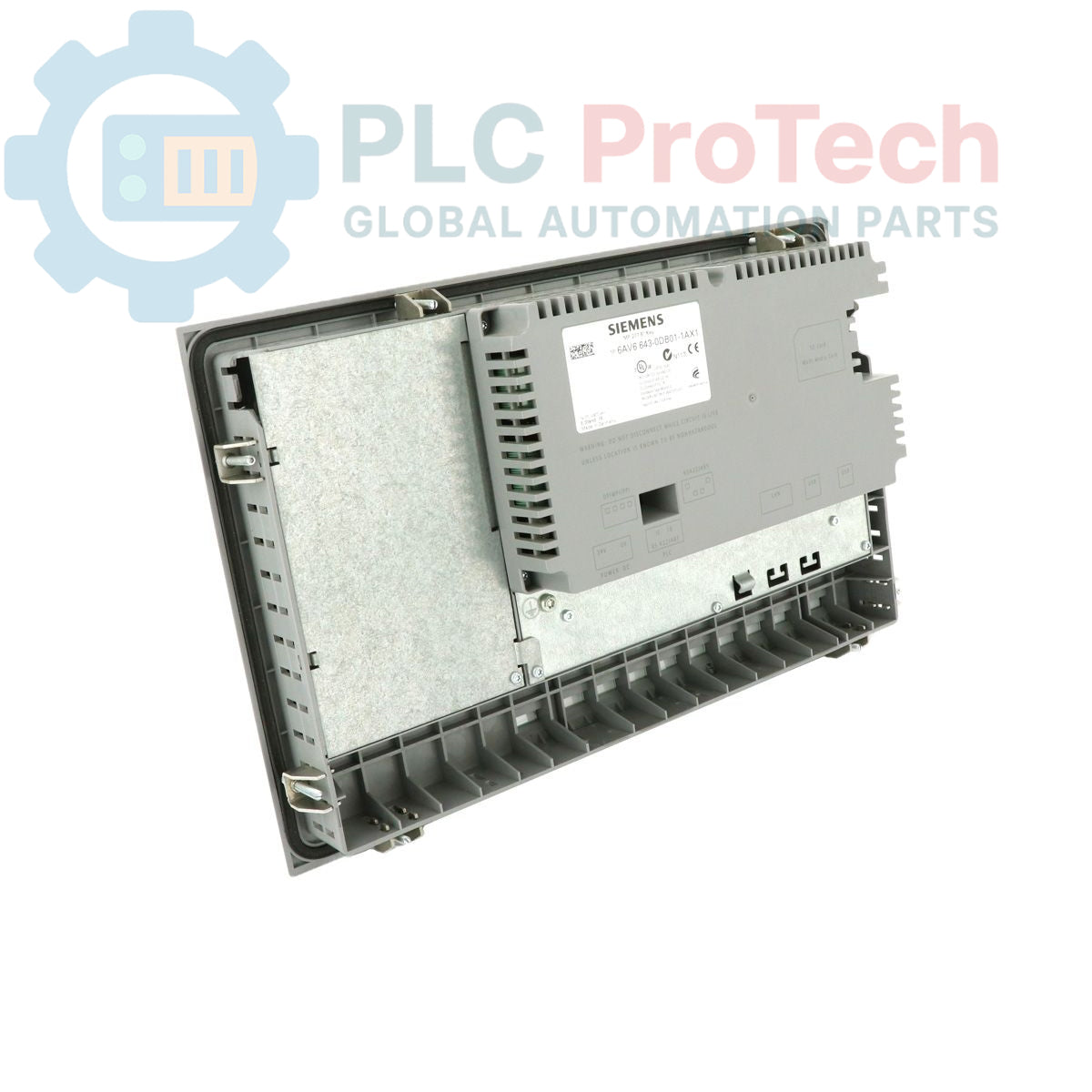

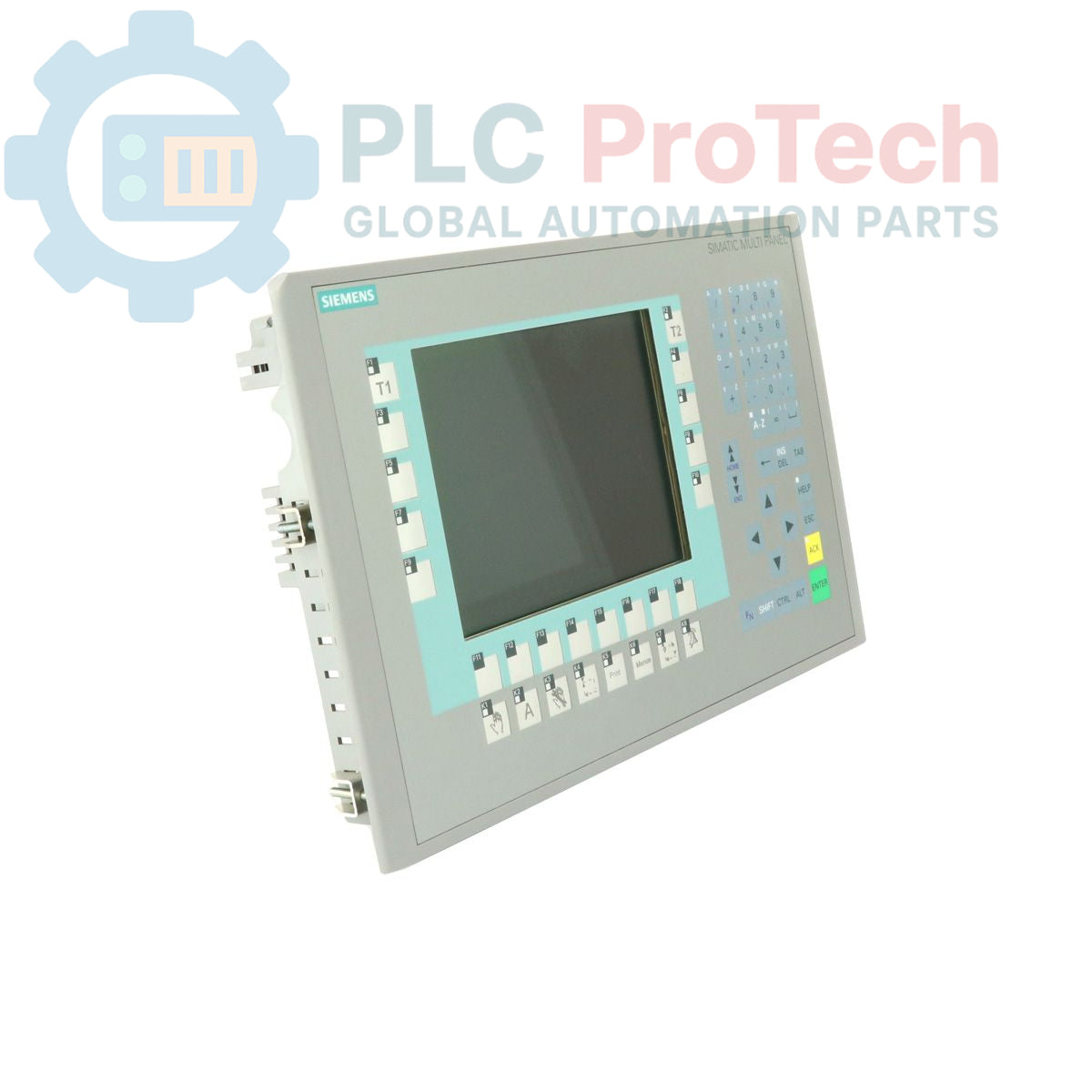

Multi Panel SIMATIC MP 277 8" con tasti Siemens 6AV6643-0DB01-1AX1

Descrizione

Il Siemens 6AV6643-0DB01-1AX1 è un pannello multiplo SIMATIC MP 277 8" Key progettato per applicazioni di controllo e monitoraggio dell'operatore a livello macchina. Questa interfaccia uomo-macchina (HMI) dispone di un display TFT a colori da 7,5 pollici e viene utilizzata tramite una robusta tastiera fisica per un'immissione affidabile e tattile. È dotata di 6 MB di memoria di configurazione ritentiva e supporta le comunicazioni di rete sia PROFINET che PROFIBUS. La configurazione viene eseguita utilizzando WinCC flexible 2005 Standard SP1 o versioni successive. Si noti che questo modello è un prodotto in fase di dismissione, sostituito dal codice prodotto 6AV6643-0DB01-1AX2.

Caratteristiche

• Display TFT da 7,5 pollici con 65.536 colori per una visualizzazione chiara dei processi.
• Funzionamento tramite tasti per un controllo preciso negli ambienti industriali.
• 6 MB (6144 kbyte) di memoria utente integrata per applicazioni HMI.
• Supporto di due protocolli per un'integrazione flessibile tramite PROFINET e PROFIBUS.
• Requisito di alimentazione nominale: 24 V CC.
• La memoria ritentiva garantisce la persistenza dei dati durante i cicli di alimentazione.

Applicazioni

• Controllo dell'operatore e monitoraggio dei processi a livello macchina.
• Immissione dei dati e regolazione dei parametri per apparecchiature automatizzate.
• Gestione degli allarmi e visualizzazione della diagnostica di sistema.
• Integrazione nelle reti di automazione di fabbrica e di controllo dei processi.

Specifiche tecniche

Linee guida per l'installazione

1. 1 Apertura del pannello: Predisporre l'apertura nel pannello dell'armadio di comando secondo i disegni dimensionali del produttore. Assicurarsi di rimuovere tutti i trucioli metallici dall'involucro per evitare cortocircuiti.
2. 2 Montaggio: Inserire l'HMI nell'apertura dal lato anteriore del pannello. Fissarlo uniformemente utilizzando tutti i morsetti di montaggio forniti e serrandoli alla coppia specificata per garantire una tenuta adeguata (grado IP).
3. 3 Messa a terra: Collegare il terminale di terra funzionale (FE) sul telaio dell'HMI alla barra principale di terra di protezione dell'armadio di comando utilizzando un conduttore a bassa impedenza. Questo è fondamentale per l'immunità ai disturbi e la sicurezza.
4. 4 Connessione di alimentazione: Collegare l'alimentazione a 24V DC ai terminali designati. Assicurarsi che la polarità sia corretta. Utilizzare un'unità di alimentazione (PSU) dedicata e regolata, adatta agli ambienti industriali.
5. 5 Connessione di rete: Collegare i cavi PROFINET o PROFIBUS alle porte corrispondenti. Utilizzare cavi schermati e assicurarsi che la schermatura sia terminata correttamente a un'estremità per ridurre al minimo le interferenze elettromagnetiche (EMI).
