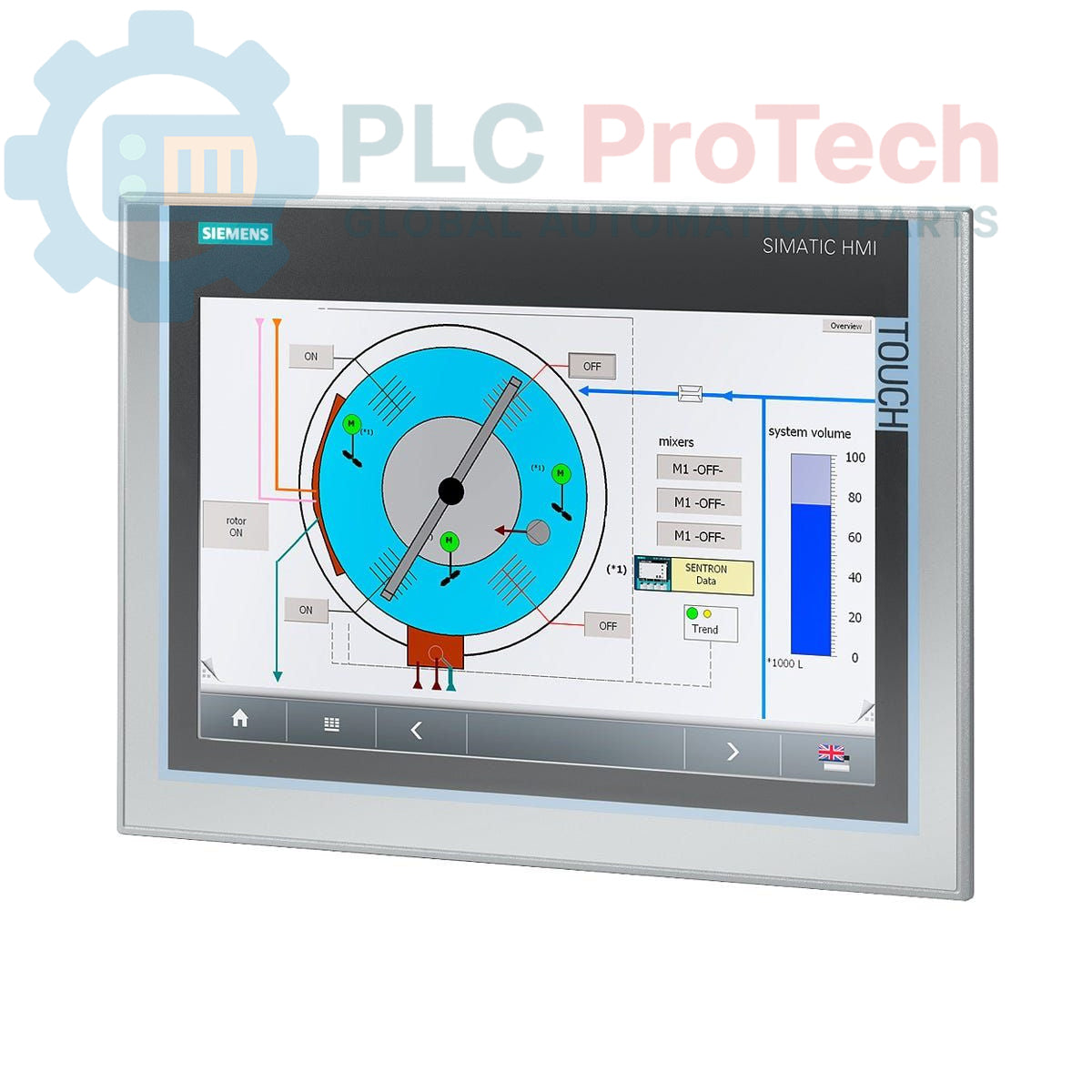

Siemens 6AV7881-3AB00-2BC0 SIMATIC IPC277D NanoPanel PC

Descrizione

Il Siemens 6AV7881-3AB00-2BC0 è un NanoPanel PC SIMATIC IPC277D dotato di un display TFT touch da 12 pollici per l'interazione dell'operatore e la visualizzazione. Questo PC industriale integra un processore Atom E640 (1,0 GHz) con 1 GB di RAM, rendendolo adatto a diverse attività di automazione. Offre una connettività affidabile con due porte Ethernet RJ45 10/100/1000 Mbps, tre porte USB V2.0 ad alta corrente e un'interfaccia seriale (COM 1). La memoria di massa è gestita tramite uno slot CompactFlash, già dotato di una scheda CompactFlash SIMATIC PC da 4 GB con Windows Embedded Standard 2009 SP3 (WES 2009 SP3). Progettato per gli ambienti industriali, funziona con un'alimentazione a 24 V CC e supporta WINAC RTX F 2010 per applicazioni di controllo in tempo reale.

Caratteristiche

• Display TFT touch da 12 pollici
• Processore Atom E640 (1,0 GHz) integrato
• RAM da 1 GB
• 2x porte Ethernet RJ45 10/100/1000 Mbps
• 3x porte USB V2.0 (alta corrente)
• 1x porta seriale (COM 1)
• Slot CompactFlash per la memoria di massa
• Include una CompactFlash SIMATIC PC da 4 GB con WES 2009 SP3
• Supporta WINAC RTX F 2010
• Alimentazione a 24 V CC
• Ritenzione del frontale standard

Applicazioni

Il NanoPanel PC SIMATIC IPC277D viene generalmente impiegato in contesti di automazione industriale che richiedono visualizzazione locale, acquisizione dati e controllo. Le applicazioni comuni includono:

• Pannelli per il funzionamento e il controllo delle macchine
• Monitoraggio dei processi e soluzioni HMI
• Interfacce per sistemi di controllo distribuito (DCS)
• Registrazione dei dati e controllo di supervisione
• Applicazioni di controllo integrate con WINAC RTX F 2010

Specifiche tecniche

Connessioni / Interfacce

Linee guida per l'installazione

1. Disalimentazione del sistema: Prima di iniziare qualsiasi installazione o intervento di manutenzione, assicurarsi che tutta l'alimentazione del sistema e del NanoPanel PC sia completamente scollegata e che sia impedita la riattivazione accidentale.
2. Montaggio: Fissare saldamente il NanoPanel PC all'interno di un'apertura del pannello o di un involucro utilizzando la ferramenta di montaggio appropriata. Assicurare uno spazio sufficiente per la ventilazione e l'instradamento dei cavi.
3. Collegamento dell'alimentazione: Collegare l'alimentatore da 24 V CC ai morsetti di alimentazione designati. Rispettare la polarità corretta per evitare danni all'unità. Utilizzare cavi di dimensioni adeguate e schermati.
4. Messa a terra: Realizzare un corretto collegamento alla terra di protezione (PE) dello chassis del NanoPanel PC. Ciò è fondamentale per la sicurezza operativa e la compatibilità elettromagnetica (EMC).
5. Connessioni Ethernet: Collegare i cavi Ethernet alle porte RJ45 per la comunicazione di rete. Utilizzare cavi Ethernet schermati di tipo industriale se si opera in ambienti soggetti a elevate interferenze elettromagnetiche.
6. Connessioni USB e seriali: Collegare i dispositivi USB e i cavi di comunicazione seriale secondo necessità. Assicurarsi che i collegamenti siano saldi per prevenire la perdita del segnale.
7. Scheda CompactFlash: In caso di sostituzione o installazione di una scheda CompactFlash, assicurarsi che il sistema sia spento. Inserire correttamente la scheda nell'apposito slot CompactFlash.
8. Instradamento dei cavi: Instradare tutti i cavi in modo da ridurre al minimo la sollecitazione sui connettori e separare i cavi di alimentazione dai cavi di segnale per ridurre le interferenze.
9. Considerazioni ambientali: Assicurarsi che l'ambiente operativo rispetti i valori specificati di temperatura, umidità e vibrazioni per il NanoPanel PC. Mantenere un flusso d'aria adeguato per il raffreddamento.
