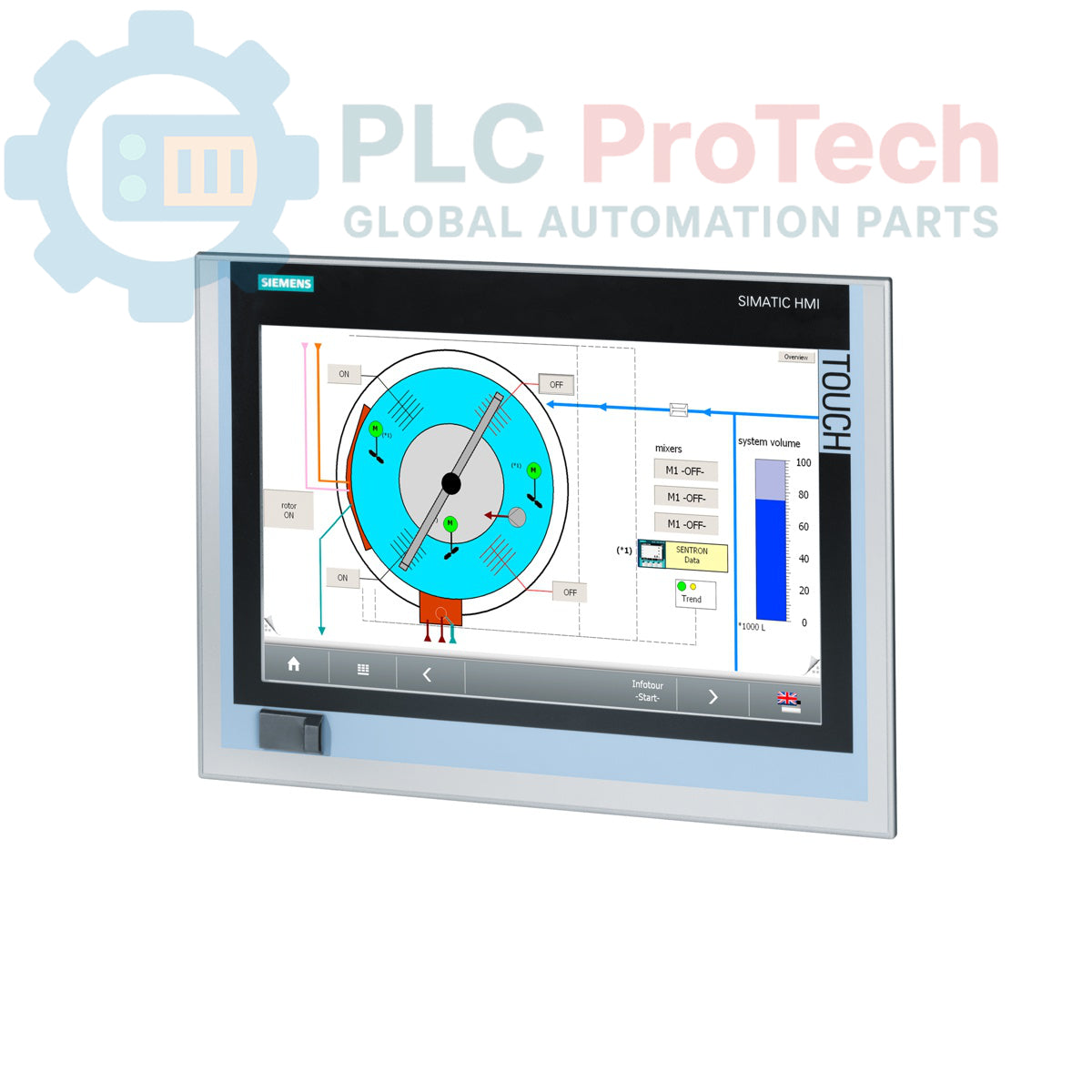

Siemens 6AV7882-0DB50-2BA0 SIMATIC IPC277E PC Nanopanel

Descrizione

Questo Siemens 6AV7882-0DB50-2BA0 è un Nanopanel PC SIMATIC IPC277E, un'interfaccia uomo-macchina (HMI) compatta e robusta, progettata per attività di controllo e visualizzazione a livello macchina. È dotato di un display touch TFT da 15 pollici, di un processore Intel Celeron N2930 e di 4 GB di RAM con NVRAM per l'archiviazione dei dati non volatili. L'unità funziona con un'alimentazione a 24 V CC e include un'unità a stato solido (SSD) da 80 GB con Windows Embedded Standard 7E preinstallato. La connettività è garantita da due porte Gigabit Ethernet, diverse interfacce USB, tra cui USB 3.0, una DisplayPort e una porta seriale.

Caratteristiche

• ■ Display touch resistivo TFT da 15 pollici per l'interazione dell'operatore.
• ■ Alimentato da un processore Intel Celeron N2930 (4 core, 4 thread).
• ■ Dotato di 4 GB di RAM e NVRAM integrata.
• ■ Include un'unità a stato solido (SSD) da 80 GB per l'archiviazione.
• ■ Due porte Ethernet 10/100/1000 Mbps per la connettività di rete.
• ■ Preinstallato con Windows Embedded Standard 7E SP1 (64 bit, inglese).
• ■ Porta USB accessibile frontalmente per un comodo collegamento delle periferiche.

Applicazioni

• • Visualizzazione e controllo a livello macchina
• • Acquisizione e registrazione dei dati in ambienti industriali
• • Monitoraggio e gestione dei processi negli impianti di produzione
• • Installazioni compatte in quadri di controllo e con montaggio a pannello

Specifiche tecniche

Linee guida per l'installazione

1. 1 Disalimentare il quadro di controllo e verificare l'assenza di tensione utilizzando un multimetro calibrato. Applicare i dispositivi LOTO come richiesto.
2. 2 Verificare che le dimensioni dell'apertura del pannello corrispondano ai requisiti di montaggio dell'IPC277E. Assicurarsi che la superficie di montaggio sia pulita, piana e in grado di sostenere il peso dell'unità.
3. 3 Inserire il Panel PC nell'apertura e fissarlo uniformemente utilizzando tutti i morsetti di montaggio forniti. Non serrare eccessivamente i morsetti per evitare di deformare la cornice.
4. 4 Collegare il morsetto di terra di protezione (PE) dell'unità alla barra principale di terra del quadro utilizzando un conduttore a bassa impedenza. Questo è fondamentale per la sicurezza e l'immunità ai disturbi.
5. 5 Collegare l'alimentatore a 24 V CC al connettore di alimentazione designato. Assicurarsi di rispettare la polarità corretta (+/-). Utilizzare cavi di sezione adeguata al carico.
6. 6 Collegare i cavi Ethernet, USB, seriali e DisplayPort come richiesto. Assicurarsi che tutti i connettori siano inseriti completamente. Instradare i cavi per evitare tensioni e interferenze.
7. 7 Eseguire un'ispezione finale di tutti i collegamenti. Rimuovere i dispositivi LOTO e rialimentare il quadro per mettere in servizio il Panel PC.
