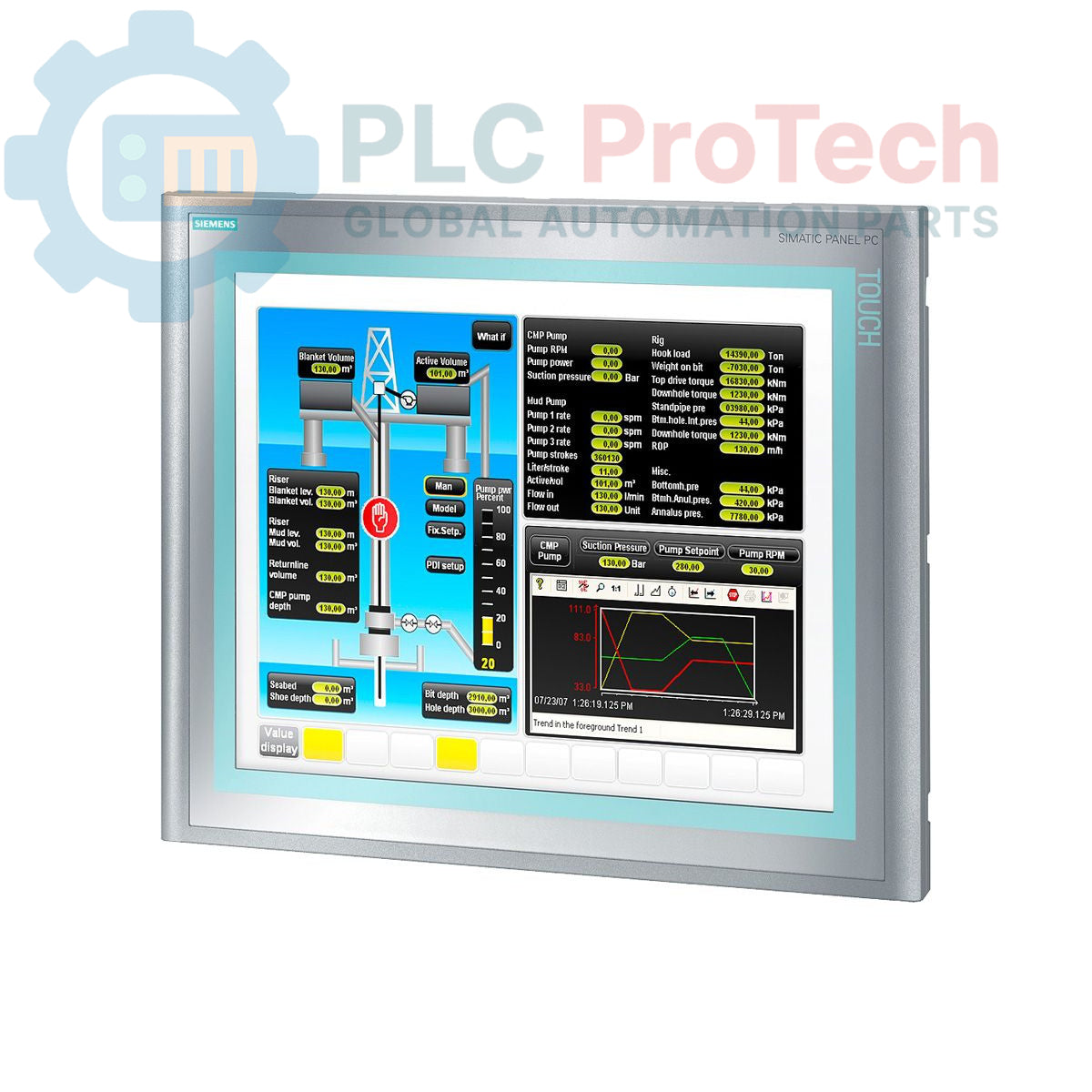

Siemens 6AV7883-7AH30-4BX0 SIMATIC HMI IPC477C PRO PC industriale

Descrizione

Il 6AV7883-7AH30-4BX0 di Siemens è un PC industriale SIMATIC HMI IPC477C PRO, progettato per un funzionamento affidabile in ambienti industriali. Questa unità dispone di un display touch da 19 pollici con una risoluzione di 1280x1024 pixel ed è alimentata da un processore Intel Core2Duo da 1,2 GHz con 4 GB di SDRAM (DDR3). Offre una connettività completa, tra cui due porte Ethernet da 1 Gbit/s, un'interfaccia PROFIBUS DP12 e quattro porte USB 2.0 (500 mA), oltre a una porta seriale RS232 (COM1). L'IPC funziona con un'alimentazione a 24 V CC ed è dotato di una scheda CF da 8 GByte, con uno slot CF libero aggiuntivo. È preinstallato con Windows Embedded Standard 2009 e WinCC RT V7.0 SP2, inclusa una licenza WinCC RT per 128 punti, sebbene il software Windows incorporato non venga fornito con l'unità.

Caratteristiche

• Display touch da 19 pollici con risoluzione di 1280x1024
• Processore Intel Core2Duo da 1,2 GHz
• 4 GB di SDRAM (DDR3)
• 2 x porte Ethernet da 1 Gbit/s
• 1 x interfaccia PROFIBUS DP12
• 4 x porte USB 2.0 (500 mA)
• 1 x porta seriale RS232 (COM1)
• Alimentazione a 24 V CC
• 1 slot CF libero, scheda CF da 8 GByte inclusa
• Preinstallato con WinCC RT V7.0 SP2 (licenza per 128 punti)
• Windows Embedded Standard 2009 (fornito senza software Windows embedded)

Applicazioni

Il Siemens SIMATIC HMI IPC477C PRO è adatto a un'ampia gamma di applicazioni di automazione industriale che richiedono una visualizzazione e un controllo affidabili. Le applicazioni tipiche includono:

• Funzionamento e monitoraggio delle macchine negli ambienti produttivi.
• Visualizzazione dei processi e acquisizione dei dati nei settori discreto e di processo.
• Interfaccia uomo-macchina (HMI) per sistemi di controllo complessi.
• Registrazione dei dati e controllo di supervisione in ambienti industriali difficili.

Specifiche tecniche

Collegamenti / Interfacce

Il 6AV7883-7AH30-4BX0 dispone delle seguenti interfacce industriali e standard:

• Ethernet: Due porte da 1 Gbit/s per l'integrazione in rete.
• PROFIBUS: Una porta DP12 per le comunicazioni del bus di campo.
• USB: Quattro porte USB 2.0, ciascuna con una corrente di 500 mA.
• Seriale: Una porta RS232 (COM1) per collegamenti punto-punto.

Linee guida per l'installazione

1. Disalimentazione: Assicurarsi che tutta l'alimentazione dell'area di installazione sia scollegata e messa in sicurezza prima di iniziare qualsiasi intervento.
2. Montaggio: Montare saldamente il SIMATIC HMI IPC477C PRO in un'apertura del pannello o in un involucro adatto. Assicurarsi che vi sia spazio sufficiente per la ventilazione e il passaggio dei cavi.
3. Collegamento dell'alimentazione: Collegare l'alimentazione a 24 V CC ai morsetti designati, rispettando la polarità corretta. Utilizzare cavi di sezione adeguata per l'ingresso di alimentazione.
4. Messa a terra: Realizzare un corretto collegamento alla terra di protezione (PE) del morsetto di terra del dispositivo per garantire la sicurezza elettrica e ridurre al minimo le interferenze elettromagnetiche.
5. Collegamenti di rete: Collegare i cavi Ethernet alle porte da 1 Gbit/s per l'integrazione in rete. Assicurarsi di utilizzare cavi schermati di livello industriale negli ambienti soggetti a interferenze.
6. Collegamento del bus di campo: Collegare il cavo PROFIBUS DP12, assicurandosi di seguire le corrette pratiche di terminazione e schermatura per garantire comunicazioni affidabili.
7. Collegamenti delle periferiche: Collegare i dispositivi USB e RS232 secondo necessità.
8. Considerazioni ambientali: Assicurarsi che l'ambiente operativo rispetti i valori specificati di temperatura, umidità e vibrazioni per l'IPC. Evitare l'esposizione diretta a calore eccessivo, umidità o sostanze corrosive.
9. Ventilazione: Mantenere un flusso d'aria libero intorno all'unità per evitare il surriscaldamento, soprattutto nei pannelli chiusi.
