Siemens 6GK1561-4AA01 SIMATIC CP 5614 A2 processore di comunicazione

Descrizione

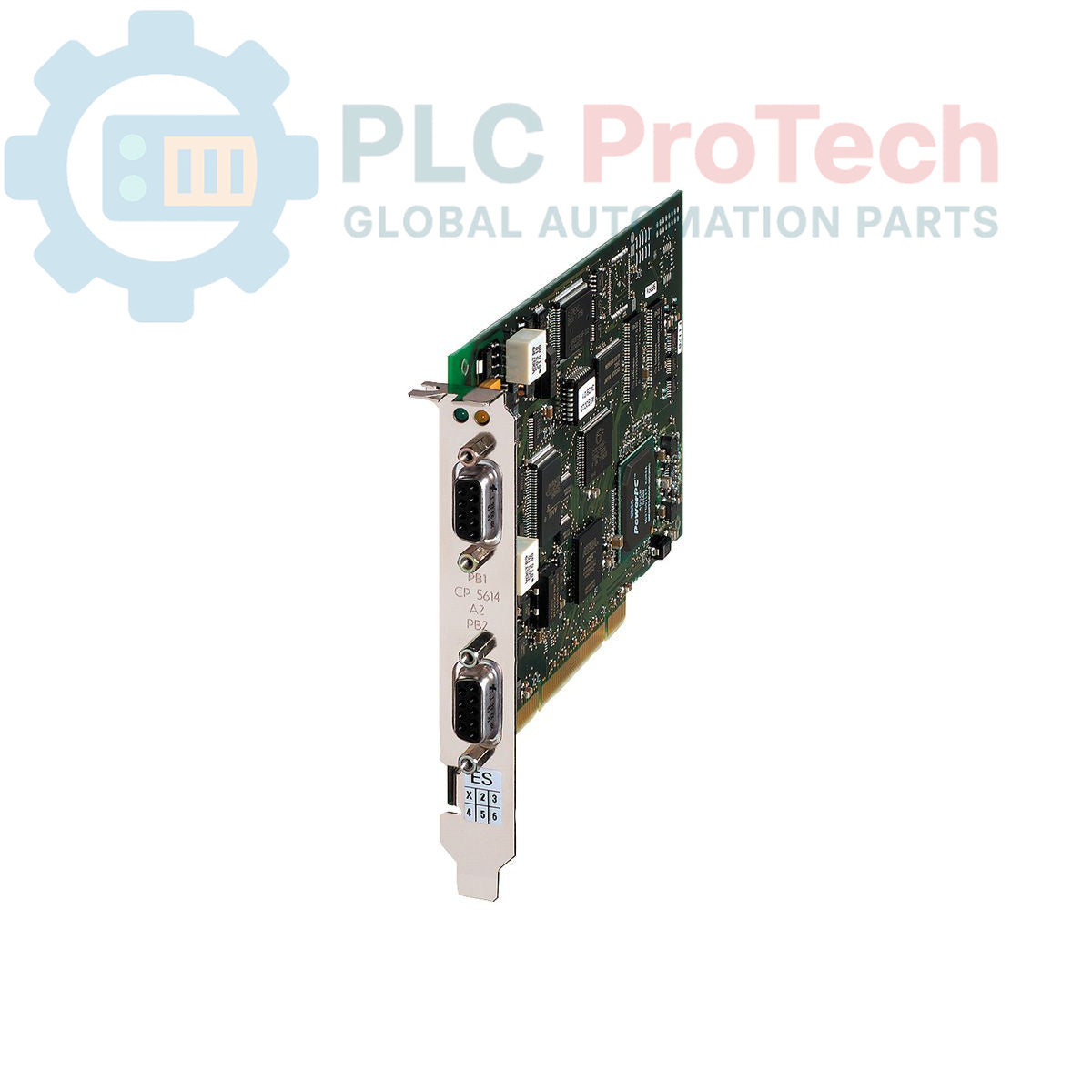

Il Siemens 6GK1561-4AA01 è un processore di comunicazione SIMATIC CP 5614 A2, progettato come scheda PCI-bus per fornire connettività ad alte prestazioni ai sistemi di automazione basati su PC industriali. Questo modulo consente la comunicazione PROFIBUS, offrendo funzionalità sia master sia slave. È dotato di un'interfaccia DP-RAM per le attività del master DP e supporta i protocolli PG (Programming) e FDL (Field Data Link).

La confezione include il software runtime DP-Base necessario e uno strumento di configurazione, insieme alla documentazione elettronica in tedesco e inglese su CD-ROM. Questa scheda è destinata principalmente alla manutenzione e al supporto di sistemi di automazione legacy già installati. Per le implementazioni che utilizzano sistemi operativi moderni (Windows 7 e versioni successive), Siemens consiglia di passare al modello successivo, il CP 5614 A3 (6GK1561-4AA02), per garantire il pieno supporto dei driver e prestazioni ottimali del sistema.

Caratteristiche

• Capacità di comunicazione PROFIBUS master e slave
• Interfaccia PCI-bus per l'integrazione con PC industriali
• Supporto dei protocolli PG e FDL
• Interfaccia DP-RAM integrata per le operazioni del master DP
• Include software runtime per installazione singola e strumenti di configurazione
• Manuali elettronici multilingue (tedesco/inglese)

Applicazioni

• Controllo dell'automazione basato su PC industriali legacy
• Integrazione di reti PROFIBUS per architetture di macchine meno recenti
• Connettività per stazioni di programmazione e diagnostica di sistemi S7 legacy
• Acquisizione di dati di campo tramite protocolli FDL

Specifiche tecniche

Linee guida per l'installazione

• Slot PCI: inserire la scheda in uno slot PCI standard sulla scheda madre del PC industriale; assicurarsi che sia inserita correttamente e fissata con la vite della staffa del pannello posteriore.
• Compatibilità dei driver: prima dell'installazione, verificare che la versione del sistema operativo sia compatibile con i driver inclusi nel supporto fornito.
• Sistemi legacy: per Windows 7 e i sistemi operativi più recenti, utilizzare il modello successivo 6GK1561-4AA02 per evitare instabilità del sistema dovute ai driver.
• Terminazione del bus: durante la configurazione della rete PROFIBUS, assicurarsi che la terminazione del bus sia corretta alle estremità fisiche del segmento di rete, per mantenere l'integrità del segnale.
• Messa a terra: assicurarsi che il telaio del PC industriale sia correttamente collegato a terra per evitare differenze di potenziale che potrebbero danneggiare l'interfaccia PCI o i circuiti di comunicazione.
