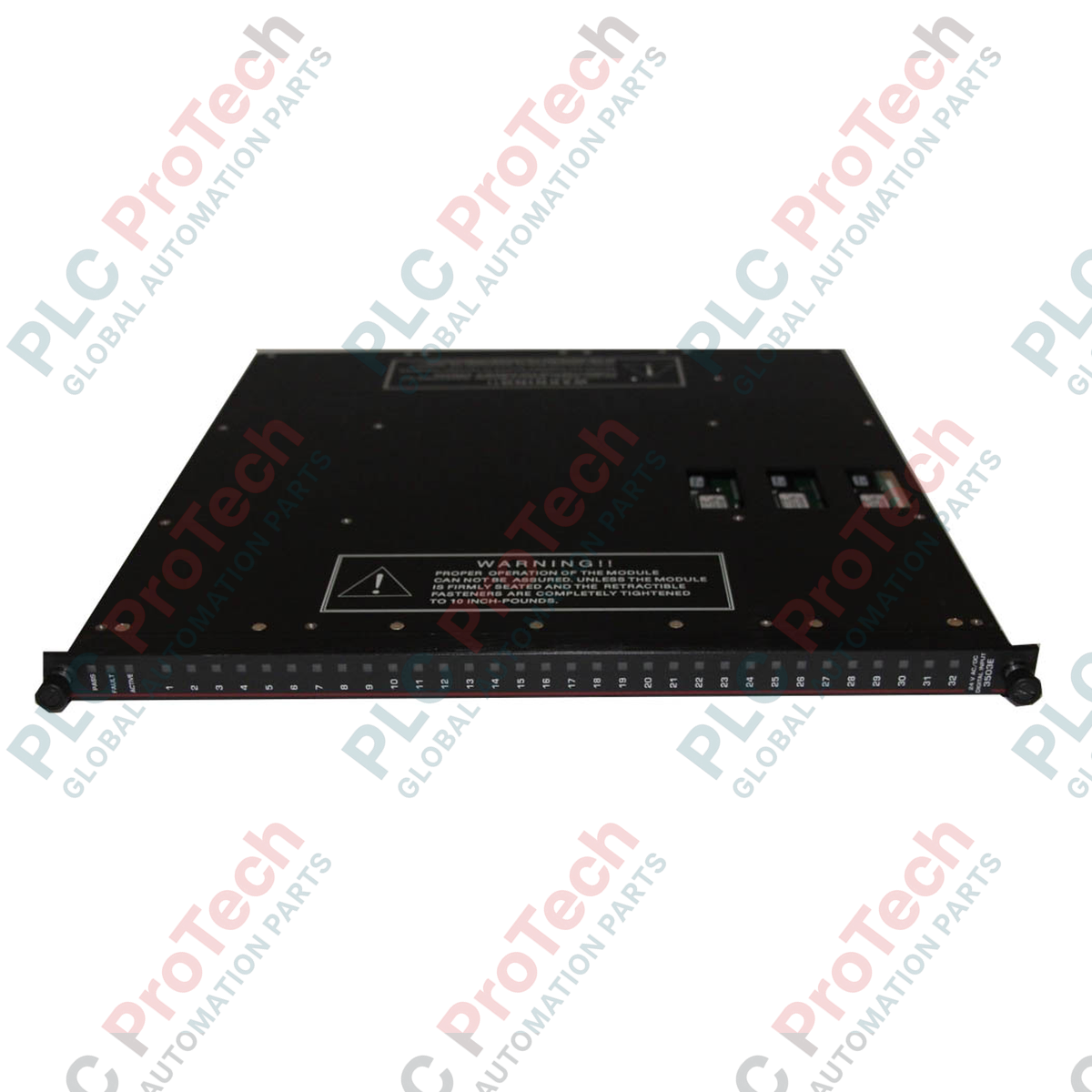

Modulo di ingresso digitale Triconex Tricon 3503E

Descrizione

Il Triconex 3503E è un modulo di ingresso digitale progettato per i sistemi Tricon v9 e v10. Questo modulo opera come parte di un'architettura a ridondanza modulare tripla (TMR) con funzionalità di autotest, offrendo un'elevata affidabilità per i sistemi strumentati di sicurezza (SIS) e le reti di controllo industriale critiche.

L'interfaccia 3503E accetta i segnali esterni di campo e li trasferisce direttamente al backplane del sistema senza interferire con il cablaggio di campo esistente. Il sistema supporta variazioni individuali del modello, come il 3503EN2 (EDI 5909), che gestisce specificamente ingressi digitali a 24 VAC/VDC configurati su 32 punti collegati in comune in gruppi da 8. Progettato per resistere a condizioni operative industriali gravose, presenta un identificatore standardizzato di colore rosso scuro ed è pienamente compatibile con i pannelli di terminazione esterni (ETP) standard per guida DIN o con i sistemi di connessione a ventaglio.

Caratteristiche

• 32 punti di ingresso: configurati dinamicamente in un'infrastruttura TMR con instradamento interno per l'autotest.
• Architettura a gruppi: gli ingressi sono collegati internamente in robusti gruppi da 8.
• Frequenza di ingresso flessibile: supporta spettri di segnale operativi in corrente continua o a 47.63Hz.
• Struttura meccanica robusta: alloggiamento di grado industriale conforme alle precise specifiche ambientali robuste dello chassis Tricon principale.

Applicazioni

• Sistemi di arresto di emergenza (ESD)
• Sistemi di rilevamento incendio e gas (F&G)
• Controllo dei processi critici
• Sistemi strumentati di sicurezza (SIS)

Specifiche tecniche

Linee guida per l'installazione

• Inserimento del modulo: inserire il modulo nello slot I/O designato dello chassis del backplane Tricon, come indicato nel manuale di installazione del sistema.
• Collegamento dei cavi: quando si utilizzano pannelli di terminazione esterni (come 9563-810 o 9563-910), verificare che il connettore femmina ELCO con codifica di fabbrica corrisponda alla configurazione del backplane. Serrare le viti a testa zigrinata del cavo di interfaccia a una coppia minima di 8.85 lbf in (10.0 d-Nm).
• Morsetti del cablaggio di campo: collegare gli ingressi dei contatti esterni utilizzando cavi da 24 a 12 AWG. Serrare le morsettiere alla coppia richiesta di 4.425–5.310 lbf in (0.5–0.6 Nm).
• Messa a terra: assicurarsi che la messa a terra appropriata delle schermature sia implementata sul sistema di guide dell'involucro per massimizzare la mitigazione EMI/RFI.
