Modulo di comunicazione Triconex Tricon 4351B (TCM)

Panoramica del prodotto

Il 4351B (4351B) è un modulo di comunicazione Tricon (TCM) ad alte prestazioni progettato da Triconex per colmare il divario tra il controllore a ridondanza modulare tripla (TMR) e i sistemi esterni. Operando come gateway dati critico, il 4351B consente un'integrazione fluida con i sistemi di controllo distribuito (DCS), le interfacce uomo-macchina (HMI) e i software di gestione degli asset. In ambienti ad alta criticità come raffinerie petrolifere, piattaforme offshore e impianti nucleari, questo modulo garantisce la trasmissione dei dati critici per la sicurezza senza latenza né corruzione. Supportando protocolli avanzati come TSAA e Modbus TCP/IP, il 4351B riduce al minimo il rischio di interruzioni delle comunicazioni, contribuendo direttamente a ridurre i tempi di fermo dell'impianto e a migliorare la consapevolezza situazionale degli operatori.

Supporto dei protocolli e architettura di rete

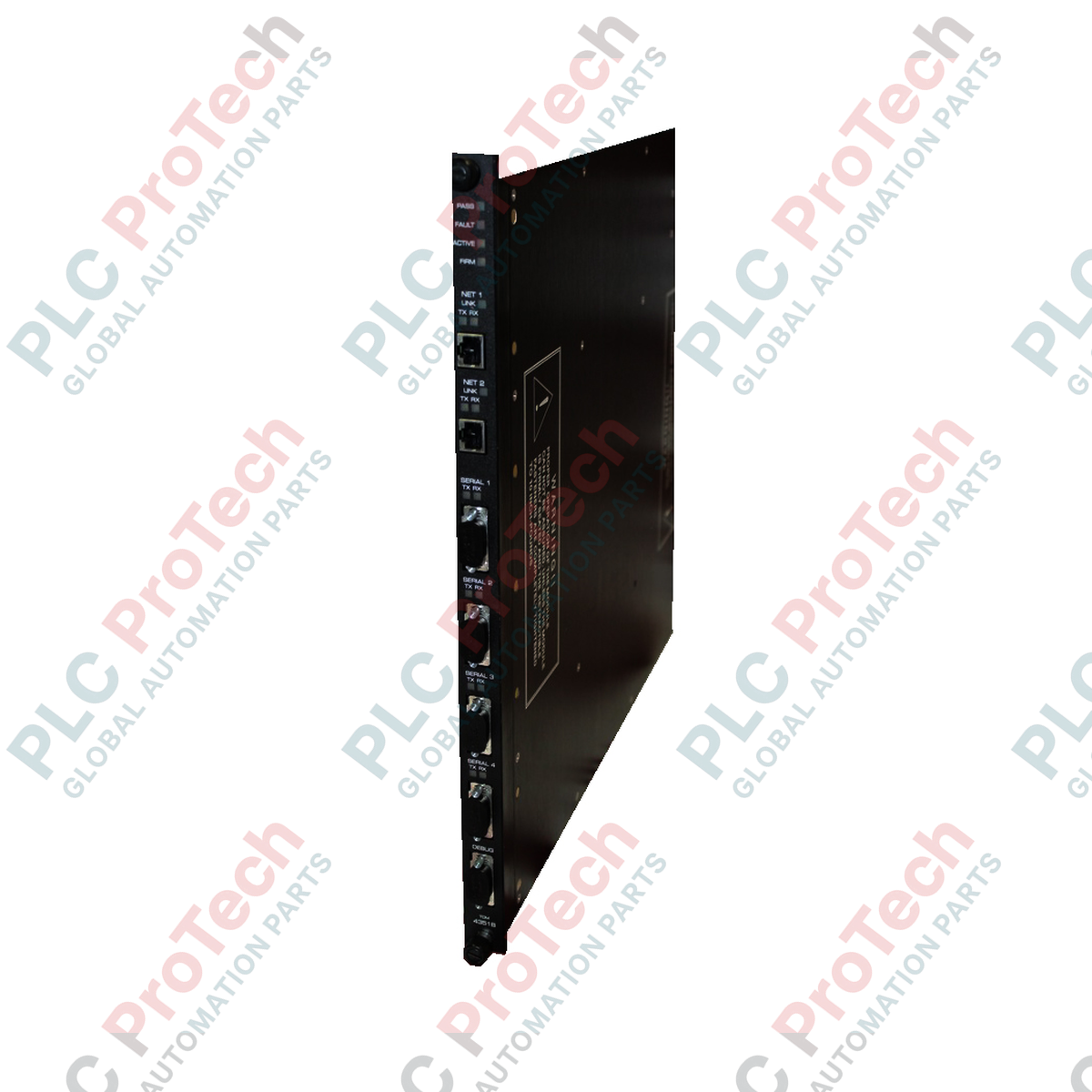

L'architettura hardware del 4351B è progettata per garantire la massima connettività e integrità dei dati. Dispone di quattro porte seriali e due porte di rete, offrendo un'interfaccia versatile per vari requisiti di telemetria industriale. Il modulo supporta un ampio spettro di protocolli, tra cui TriStation, Modbus (RTU/TCP), Peer-to-Peer (UDP/IP) e SNTP per la sincronizzazione dell'ora a livello di sistema. Una caratteristica distintiva è il supporto IP Multicast tramite il protocollo TSAA, che consente al sistema Tricon di trasmettere i dati di sicurezza a più workstation simultaneamente senza sovraccaricare la rete. Grazie all' isolamento delle porte a 500 VDC, il 4351B protegge il backplane interno Tricon dalle sovratensioni elettriche esterne, garantendo che un guasto nella rete esterna non comprometta la logica di sicurezza.

Specifiche tecniche

FAQ su connettività e compatibilità

Qual è la differenza principale tra il 4351B e i moduli Ethernet standard?

Il 4351B è un TCM specializzato che supporta la comunicazione Peer-to-Peer tra più chassis Tricon e offre il supporto nativo del protocollo TSAA, essenziale per la comunicazione ad alta velocità con il software TriStation 1131 e con i display di sicurezza specializzati.

Il 4351B supporta i collegamenti in fibra ottica?

Sì. Sebbene includa porte Ethernet in rame, è compatibile con le interfacce Ethernet su fibra a 100 Mbps, offrendo immunità alle interferenze elettromagnetiche e comunicazioni a distanza estesa per i rack di espansione remoti.

Come gestisce il modulo la sincronizzazione dell'ora?

Il 4351B utilizza SNTP (Simple Network Time Protocol) e supporta la sincronizzazione dell'ora Peer-to-Peer, garantendo che tutti gli eventi di sicurezza nell'impianto siano registrati con marca temporale al millisecondo per un'analisi post-incidente accurata.

È possibile eseguire simultaneamente i protocolli Modbus e TriStation su un solo modulo?

Certamente. Il 4351B è in grado di gestire più protocolli, consentendo di eseguire la diagnostica tramite TriStation e contemporaneamente fornire i dati di processo a un DCS tramite Modbus TCP/IP.

Guida all'integrazione hardware e all'ingegneria sul campo

• Segmentazione della rete: per le applicazioni critiche per la sicurezza, isolare sempre la rete del TCM 4351B dalla rete IT aziendale generale. Utilizzare uno switch industriale dedicato per impedire che le tempeste di broadcast compromettano la comunicazione di sicurezza Peer-to-Peer.

• Schermatura e messa a terra: quando si utilizzano le porte seriali per Modbus RTU, assicurarsi che il cavo a doppino intrecciato schermato (STP) sia collegato a terra a una sola estremità (in genere sul lato Tricon) per evitare anelli di terra che possono causare errori nei dati.

• Configurazione della ridondanza: nei sistemi TMR, è prassi standard installare due moduli 4351B negli slot di comunicazione dello chassis principale. Ciò garantisce che la perdita di un modulo o di un cavo di rete non comporti una perdita di visibilità per gli operatori.

Resilienza ambientale e affidabilità

Il 4351B è costruito per resistere alle condizioni industriali più difficili. Il suo robusto alloggiamento meccanico e l' isolamento a 500 VDC offrono una protezione contro gli ambienti caratterizzati da forti vibrazioni e disturbi elettrici, tipici del controllo delle turbine e della produzione pesante. A differenza degli switch commerciali standard, il 4351B è omologato per il funzionamento continuo a 60 Celsius, garantendo affidabilità negli armadi privi di climatizzazione. Inoltre, la sua compatibilità con i sistemi Tricon v9.x e v10.x precedenti lo rende la scelta ideale per estendere il ciclo di vita, fornendo funzionalità Ethernet moderne agli asset di sicurezza legacy.
