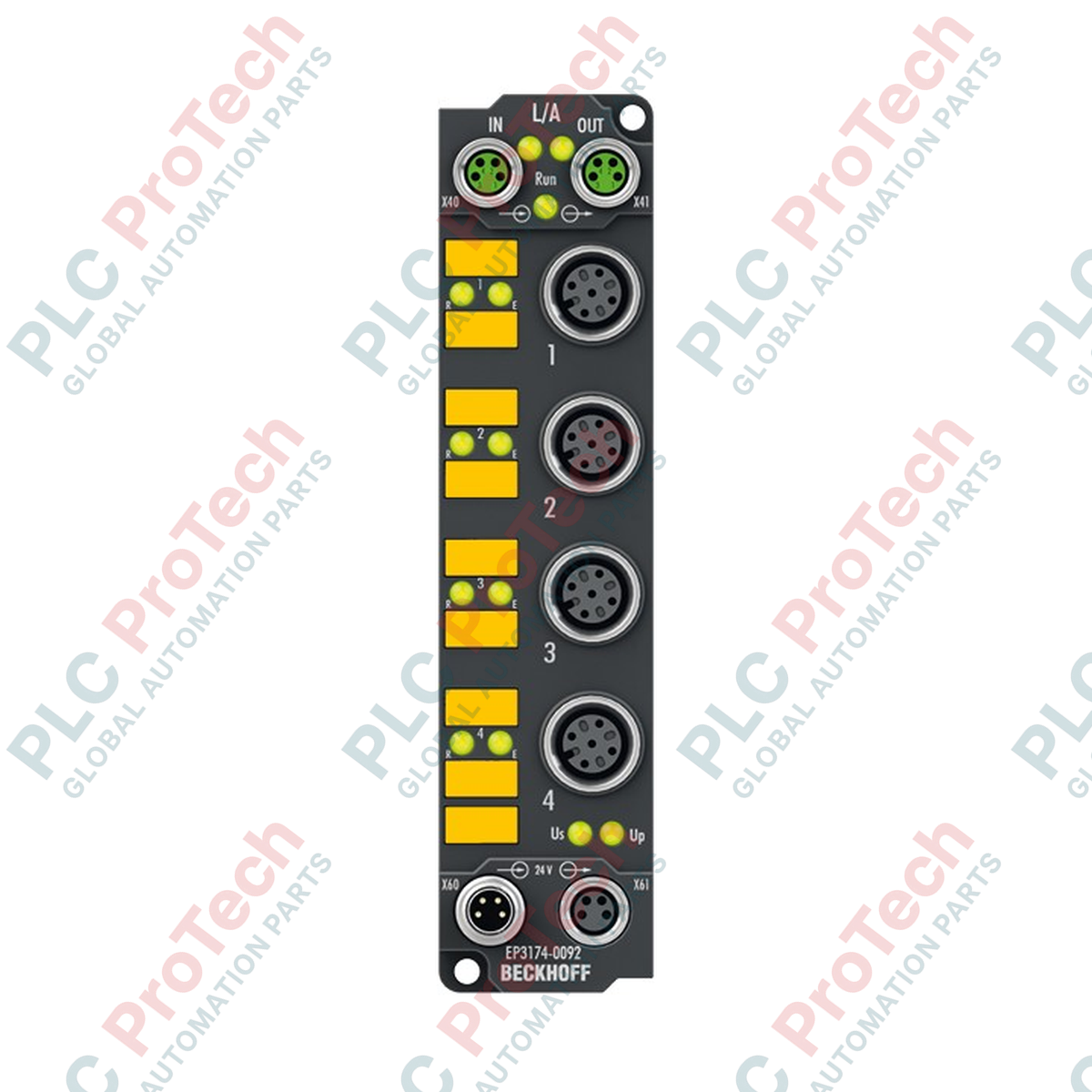

صُممت علبة EtherCAT Beckhoff EP3174-0092 للتركيب الميداني المباشر دون حاوية كهربائية، وتوفر أربعة مدخلات تناظرية تفاضلية عالية الدقة قابلة للتهيئة بشكل مستقل. تعالج هذه الوحدة المصنّفة بدرجة حماية IP67 إشارات ضمن النطاقين -10/0 إلى +10 فولت أو 0/4 إلى 20 مللي أمبير لكل قناة، مع دقة 16 بت وساعات موزعة مدمجة للمزامنة الزمنية الدقيقة. ويجعل تصميمها المتين والمحكم الإغلاق بالكامل مثاليًا للبيئات الصناعية القاسية التي تتطلب اكتساب الإشارات بشكل لامركزي.
| الشركة المصنّعة | Beckhoff Automation GmbH & Co. KG |
| رقم الطراز | EP3174-0092 |
| البروتوكول | EtherCAT |
| عدد المدخلات | 4 (تفاضلية) |
| أنواع الإشارات | -10/0...+10 فولت | 0/4...20 مللي أمبير (قابل للتهيئة لكل قناة) |
| الدقة | 16 بت (بما في ذلك الإشارة) |
| زمن التحويل | حوالي 100 ميكروثانية |
| المقاومة الداخلية | > 200 كيلو أوم (الجهد) | نموذجيًا 85 أوم + جهد الصمام الثنائي (التيار) |
| جهد الوضع المشترك (U_CM) | بحد أقصى 35 فولت |
| خطأ القياس | < +/-0.3% (بالنسبة إلى قيمة النطاق الكامل) |
| جهد الإمداد الاسمي | 24 فولت تيار مستمر (-15% / +20%) |
| استهلاك التيار (من U_S) | 120 مللي أمبير |
| العزل الكهربائي | 500 فولت |
| درجة حرارة التشغيل | -25 إلى +60 درجة مئوية |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
| درجة الحماية | IP65/66/67 (متوافق مع EN 60529) |
| الاعتمادات | CE، UL |
| بلد المنشأ | ألمانيا |
| وزن الشحن (محسوب) | 0.5 كجم (الوزن الصافي للوحدة: 165 جم) |
| أبعاد العبوة (محسوبة) | 150 × 40 × 40 مم |
| الموصل / المنفذ | الواجهة وتوزيع المنافذ |
|---|---|
| قنوات الإدخال (من 1 إلى 4) | مقبس M12 أنثى × 1، خماسي السنون، بترميز A (السن 1: مصدر طاقة المستشعر +24V؛ السن 2: الإدخال +؛ السن 3: GND؛ السن 4: الإدخال -؛ السن 5: الدرع) |
| ناقل EtherCAT | مقبسا M8، رباعيا السنون، محميان، من النوع اللولبي (للتوصيل الداخل والتوصيل اللاحق) |
| تغذية مصدر الطاقة | مقبس M8 ذكر واحد، رباعي السنون (السن 1: +24V US؛ السن 2: +24V UP؛ السن 3: GND S؛ السن 4: GND P) |
| مصدر الطاقة اللاحق | مقبس M8 أنثى واحد، رباعي السنون (لتوصيل مصدر الطاقة بالتسلسل إلى العقدة التالية) |
يستخدم EP3174-0092 ملفات وصف أجهزة EtherCAT XML (ESI) القياسية. في بيئات TwinCAT 2.11 الأقدم، احرص على تحديث مستودع وصف الأجهزة لحل ملف تعريف الأجهزة -0092 بشكل صحيح. وهو يعمل كبديل مادي مباشر لوحدات الإدخال التناظرية الأقدم ذات تصنيف IP67، شريطة الالتزام بتعيينات الأطراف الخاصة بتوصيلات التأريض التفاضلية.
عند استخدام مداخل تفاضلية، تأكّد من ألا يتجاوز جهد النمط المشترك بين أي إشارة إدخال وتأريض الوحدة الداخلي الحد الأقصى المقدّر وهو 35 V DC. عند دمج مستشعرات ثلاثية الأسلاك أو مولدات إشارات غير مؤرضة، يجب توفير مسار عالي الممانعة إلى تأريض النظام لمنع انجراف الإشارة واحتمال تشبّع مراحل الإدخال التفاضلية.
اضبط دائمًا إعدادات معلمات القنوات (فهرس CoE من 0x8000 إلى 0x8030) داخل TwinCAT System Manager قبل توصيل الحلقات التناظرية. قد يؤدي توصيل حلقة تيار فعّالة بقدرة 4-20 mA بينما لا تزال القناة مهيّأة لنطاق إدخال 10V إلى قراءات خاطئة للعملية، رغم أن مرحلة الإدخال الداخلية محمية كهربائيًا من زيادة التيار الاسمية.
لا توصل أو تفصل أي موصلات M8 أو M12 أثناء وجود حمل كهربائي فعّال. اعزل دائمًا مصدر تحكم 24V DC (US) ومصدر الحمل (UP) قبل إجراء التركيب أو الصيانة أو إعادة التهيئة. قد يؤدي عدم القيام بذلك إلى تلف دائم في نقاط التلامس وشرائح الاتصال الداخلية.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: BECKHOFF
رقم المنتج: EP3174-0092
Country of origin:ألمانيا
نوع المنتج: وحدات إدخال/إخراج EtherCAT
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
Dimensions: 150 × 40 × 40 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
