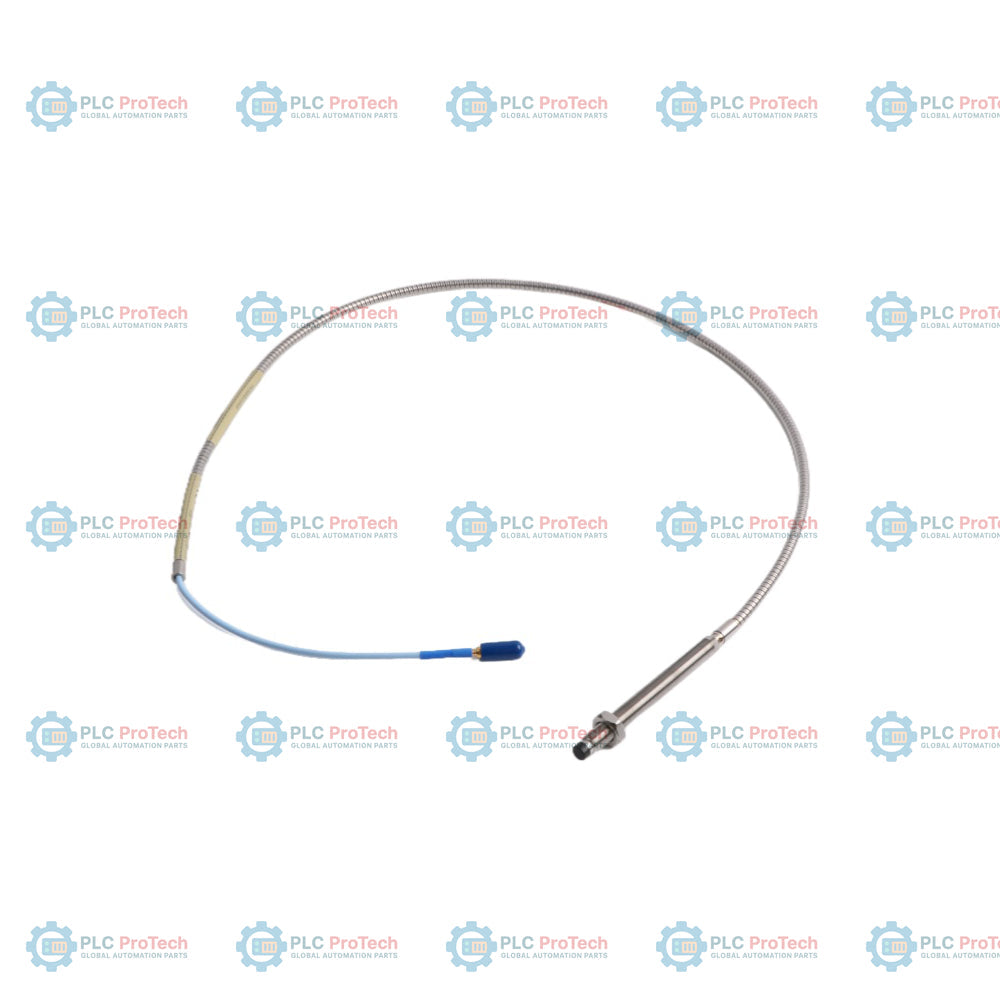

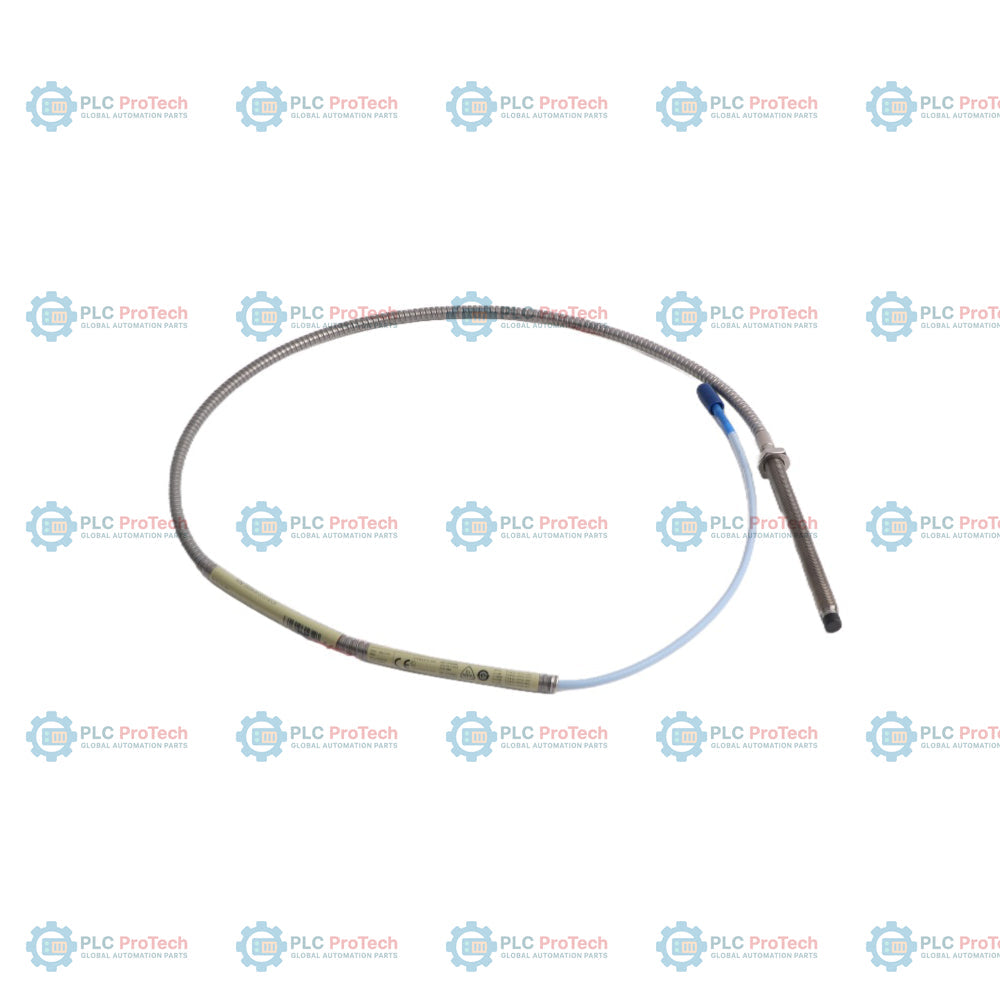

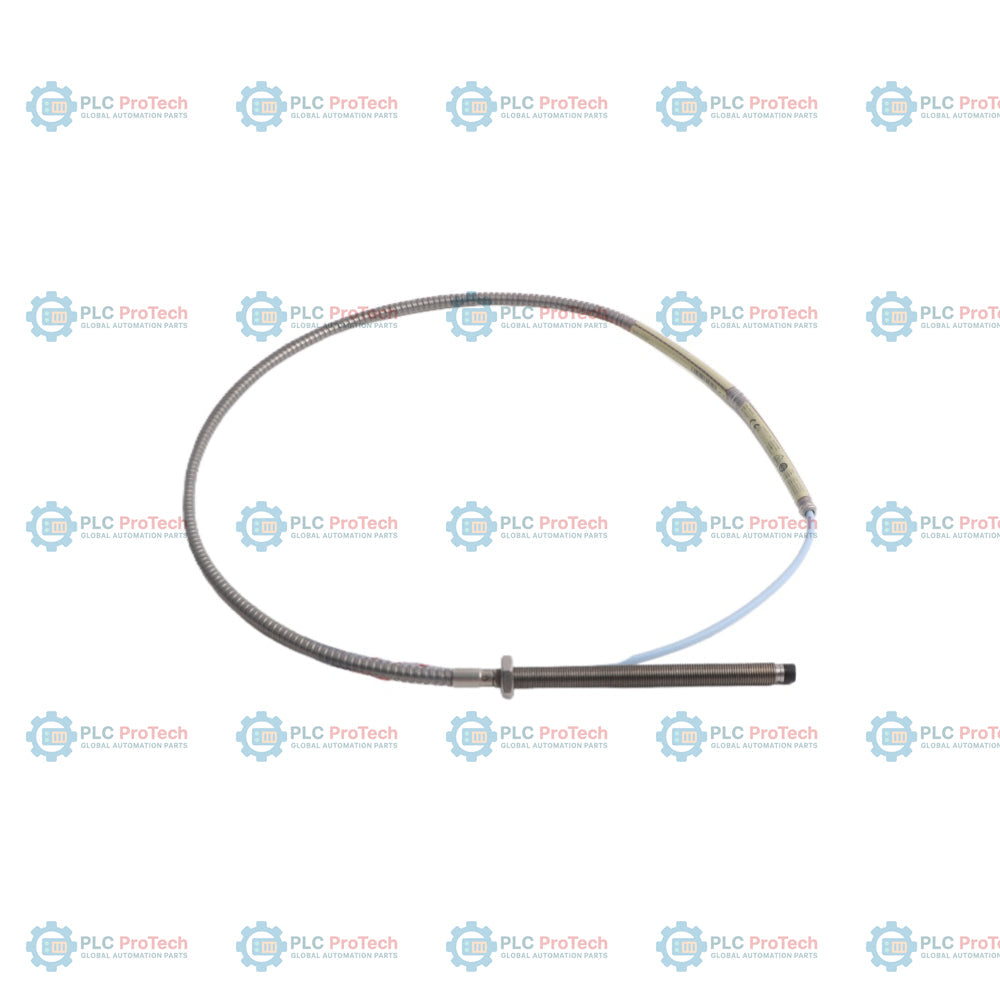

يحدد الخيار 00 (طول غير ملولب يبلغ 0 مم)، والخيار 10 (طول الغلاف الإجمالي 100 مم)، والخيار 20 (الطول الإجمالي 2.0 متر) تهيئة مسبار القرب المتري 3300 XL 8 mm ذي التدريع المتكامل من الفولاذ المقاوم للصدأ — 330104-00-10-20-02-05. يقيس هذا المستشعر غير التلامسي بالتيارات الدوامية اهتزاز العمود وموضعه الشعاعي وإزاحته الدفعية المحورية في الآلات الدوارة. وعلى خلاف الطرز غير المدرعة، تتضمن سلسلة 330104 تدريعًا متكاملًا من الفولاذ المقاوم للصدأ يحمي الكابل المحوري من الأضرار المادية والتآكل الكاشط والبيئات الصناعية القاسية.
يعمل المسبار 330104 كجزء من نظام محول قرب كامل 3300 XL 8 mm، ويتطلب كابل تمديد مطابقًا ومستشعر تقارب 3300 XL Proximitor. ويستخدم خيطًا متريًا M10 x 1 مع طول غلاف إجمالي يبلغ 100 مم، ويتميز بتصميم ملولب بالكامل (جزء غير ملولب بطول 0 مم) للتثبيت الآمن داخل الحوامل القياسية أو المبيتات المخصصة. وينتهي الكابل المدمج بطول 2.0 متر بموصل ClickLoc محوري مصغر، وهو معتمد للمناطق الخطرة بموجب موافقات الخيار 05.
يُستخدم مسبار القرب هذا للمراقبة المستمرة لحالة الآلات الدوارة في مختلف الصناعات الثقيلة، بما في ذلك توليد الطاقة والنفط والغاز والبتروكيماويات ومعالجة المياه. وتشمل سيناريوهات التركيب النموذجية ما يلي:
| الخيار / المقطع | الرمز الموجود على وحدة SKU هذه | الوصف / المعنى |
|---|---|---|
| رقم الجزء القابل للطلب | 330104-00-10-20-02-05 | مسبار قرب 3300 XL بقطر 8 مم، ولولب M10 x 1، مع غلاف مدرع مدمج من الفولاذ المقاوم للصدأ |
| A - خيار الطول غير الملولب | 00 | 0 مم (غطاء ملولب بالكامل) |
| B - خيار الطول الإجمالي للغطاء | 10 | الطول الإجمالي للغطاء 100 مم |
| C - خيار الطول الإجمالي | 20 | إجمالي الطول 2.0 متر (6.6 قدم) |
| D - خيار نوع الموصل والكابل | 02 | موصل ClickLoc محوري مصغر، وكابل قياسي بغلاف مدرع من الفولاذ المقاوم للصدأ |
| E - خيار اعتماد الوكالة | 05 | اعتمادات المناطق الخطرة من CSA وATEX وIECEx |
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| رقم الجزء / الطراز | 330104-00-10-20-02-05 |
| قطر طرف المسبار | 8.0 مم (0.31 بوصة) |
| مقاس اللولب | M10 x 1 (متري) |
| نوع الغلاف المدرع | غلاف مدرع مدمج من الفولاذ المقاوم للصدأ |
| الطول غير الملولب | 0 مم |
| الطول الإجمالي للغطاء | 100 مم |
| إجمالي طول الكابل | 2.0 متر (6.6 قدم) |
| نوع الموصل | موصل ClickLoc محوري مصغر ذكر |
| المقاومة الاسمية للتيار المستمر | 7.88 أوم ± 0.50 أوم (بين الموصل المركزي والموصل الخارجي) |
| معامل مقياس النظام | 7.87 فولت/مم (200 مللي فولت/ميل) عند دمجه مع نظام 3300 XL القياسي |
| درجة حرارة التشغيل | -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| مانع تسرب الضغط التفاضلي | مصمم لإحكام عزل ضغط تفاضلي يصل إلى 7.0 بار (100 psi) بين الطرف والغطاء |
| الحد الأدنى لنصف قطر الانحناء | 30.5 مم (1.2 بوصة) للكابل المدرع |
| الأبعاد | 100 مم × 10 مم × 10 مم (الارتفاع × العرض × العمق) |
| الوزن | 0.38 كجم (380 جم) |
عند تركيب مسبار القرب، التزم بالممارسات الهندسية التالية:
هذا التكوين (الخيار 05) معتمد للاستخدام في المناطق الخطرة ويلبي المعايير التالية:
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330104-00-10-20-02-05
Country of origin:الولايات المتحدة
نوع المنتج: مسبار القرب 3300 XL 8 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 380ج
Dimensions: 100 مم × 10 مم × 10 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
يحدد الخيار 00 (طول غير ملولب يبلغ 0 مم)، والخيار 10 (طول الغلاف الإجمالي 100 مم)، والخيار 20 (الطول الإجمالي 2.0 متر) تهيئة مسبار القرب المتري 3300 XL 8 mm ذي التدريع المتكامل من الفولاذ المقاوم للصدأ — 330104-00-10-20-02-05. يقيس هذا المستشعر غير التلامسي بالتيارات الدوامية اهتزاز العمود وموضعه الشعاعي وإزاحته الدفعية المحورية في الآلات الدوارة. وعلى خلاف الطرز غير المدرعة، تتضمن سلسلة 330104 تدريعًا متكاملًا من الفولاذ المقاوم للصدأ يحمي الكابل المحوري من الأضرار المادية والتآكل الكاشط والبيئات الصناعية القاسية.
يعمل المسبار 330104 كجزء من نظام محول قرب كامل 3300 XL 8 mm، ويتطلب كابل تمديد مطابقًا ومستشعر تقارب 3300 XL Proximitor. ويستخدم خيطًا متريًا M10 x 1 مع طول غلاف إجمالي يبلغ 100 مم، ويتميز بتصميم ملولب بالكامل (جزء غير ملولب بطول 0 مم) للتثبيت الآمن داخل الحوامل القياسية أو المبيتات المخصصة. وينتهي الكابل المدمج بطول 2.0 متر بموصل ClickLoc محوري مصغر، وهو معتمد للمناطق الخطرة بموجب موافقات الخيار 05.
يُستخدم مسبار القرب هذا للمراقبة المستمرة لحالة الآلات الدوارة في مختلف الصناعات الثقيلة، بما في ذلك توليد الطاقة والنفط والغاز والبتروكيماويات ومعالجة المياه. وتشمل سيناريوهات التركيب النموذجية ما يلي:
| الخيار / المقطع | الرمز الموجود على وحدة SKU هذه | الوصف / المعنى |
|---|---|---|
| رقم الجزء القابل للطلب | 330104-00-10-20-02-05 | مسبار قرب 3300 XL بقطر 8 مم، ولولب M10 x 1، مع غلاف مدرع مدمج من الفولاذ المقاوم للصدأ |
| A - خيار الطول غير الملولب | 00 | 0 مم (غطاء ملولب بالكامل) |
| B - خيار الطول الإجمالي للغطاء | 10 | الطول الإجمالي للغطاء 100 مم |
| C - خيار الطول الإجمالي | 20 | إجمالي الطول 2.0 متر (6.6 قدم) |
| D - خيار نوع الموصل والكابل | 02 | موصل ClickLoc محوري مصغر، وكابل قياسي بغلاف مدرع من الفولاذ المقاوم للصدأ |
| E - خيار اعتماد الوكالة | 05 | اعتمادات المناطق الخطرة من CSA وATEX وIECEx |
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| رقم الجزء / الطراز | 330104-00-10-20-02-05 |
| قطر طرف المسبار | 8.0 مم (0.31 بوصة) |
| مقاس اللولب | M10 x 1 (متري) |
| نوع الغلاف المدرع | غلاف مدرع مدمج من الفولاذ المقاوم للصدأ |
| الطول غير الملولب | 0 مم |
| الطول الإجمالي للغطاء | 100 مم |
| إجمالي طول الكابل | 2.0 متر (6.6 قدم) |
| نوع الموصل | موصل ClickLoc محوري مصغر ذكر |
| المقاومة الاسمية للتيار المستمر | 7.88 أوم ± 0.50 أوم (بين الموصل المركزي والموصل الخارجي) |
| معامل مقياس النظام | 7.87 فولت/مم (200 مللي فولت/ميل) عند دمجه مع نظام 3300 XL القياسي |
| درجة حرارة التشغيل | -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| مانع تسرب الضغط التفاضلي | مصمم لإحكام عزل ضغط تفاضلي يصل إلى 7.0 بار (100 psi) بين الطرف والغطاء |
| الحد الأدنى لنصف قطر الانحناء | 30.5 مم (1.2 بوصة) للكابل المدرع |
| الأبعاد | 100 مم × 10 مم × 10 مم (الارتفاع × العرض × العمق) |
| الوزن | 0.38 كجم (380 جم) |
عند تركيب مسبار القرب، التزم بالممارسات الهندسية التالية:
هذا التكوين (الخيار 05) معتمد للاستخدام في المناطق الخطرة ويلبي المعايير التالية:
