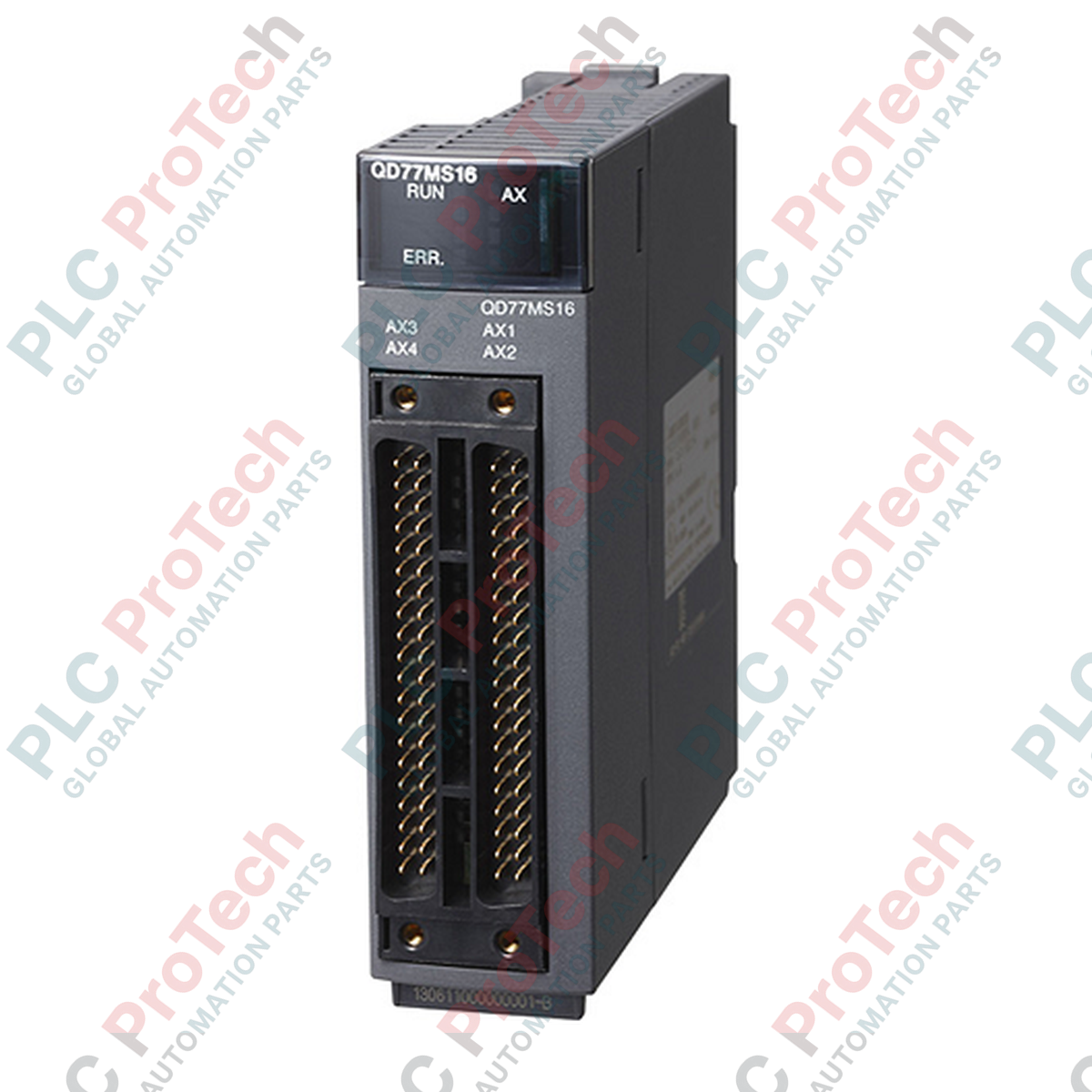

صُممت وحدة الحركة البسيطة QD77MS16 لتحديد الموضع عالي الأداء والتزامن متعدد المحاور ضمن منصة MELSEC-Q، وتوفر إمكانات متقدمة للتحكم في الحركة عبر شبكة الألياف الضوئية عالية السرعة SSCNET III/H. وتبسّط هذه الوحدة تطبيقات الحركة المعقدة من خلال دمج التحكم في تحديد الموضع، والتحكم المتزامن، ووظائف الكامة الإلكترونية في تصميم أحادي الفتحة. ومن خلال الاستفادة من الاتصال عبر الألياف الضوئية، تضمن QD77MS16 نقل البيانات بسرعة عالية وبحصانة ضد التشويش بين وحدة التحكم ومضخمات المؤازرة، مما يجعلها موثوقة للغاية في تجهيزات الأتمتة الصناعية الصعبة.
تدعم الوحدة عمليات متزامنة مثل التروس الإلكترونية والقوابض والكامات دون الحاجة إلى برمجة معقدة، إذ تعتمد بدلًا من ذلك على إعدادات قائمة على المعلمات في GX Works2. كما تدير الاستيفاء الخطي لمحورين أو 3 أو 4 محاور، والاستيفاء الدائري لمحورين، مما يتيح تنفيذًا سلسًا للمسارات في الأنظمة الميكانيكية المعقدة. وتعمل كواجهة مثالية للآلات عالية الدقة التي تتطلب تنسيقًا متعدد المحاور ومراقبة تشخيصية مركزية.
| المعلمة | المواصفة |
|---|---|
| الشركة المصنّعة | Mitsubishi Electric |
| رقم الجزء/الطراز | QD77MS16 |
| السلسلة | سلسلة MELSEC-Q |
| نوع الوحدة | وحدة الحركة البسيطة |
| عدد محاور التحكم | 16 محورًا |
| اتصال شبكة السيرفو | SSCNET III/H (اتصال بصري) |
| دورة الاتصال | 0.88 مللي ثانية أو 1.77 مللي ثانية (حسب حد المحور المُكوَّن) |
| إمكانات الاستيفاء | استيفاء خطي لمحورين أو 3 أو 4 محاور، واستيفاء دائري لمحورين |
| طريقة التحكم | التحكم PTP (من نقطة إلى نقطة)، والتحكم CP (المسار المستمر)، والتبديل من السرعة إلى الموضع، والتبديل من الموضع إلى السرعة |
| وحدات التحكم | مم، بوصة، درجة، نبضة (PLS) |
| سعة بيانات تحديد الموضع | 600 نقطة لكل محور |
| استهلاك التيار الداخلي | 0.75 أمبير (عند 5 فولت تيار مستمر) |
| عرض فتحة اللوحة الخلفية | فتحة واحدة في وحدة قاعدة MELSEC-Q |
| منفذ الواجهة | وصف الوظيفة |
|---|---|
| SSCNET III/H (CN1) | موصل بصري للاتصال بمضخمات السيرفو اللاحقة (سلسلتا MR-J4 وMR-J3). |
| موصل الإدخال الخارجي | لمولد النبضات اليدوي، والمدخلات الخارجية (FLS وRLS وDOG وSTOP وEMI)، ومجسات اللمس عالية السرعة. |
