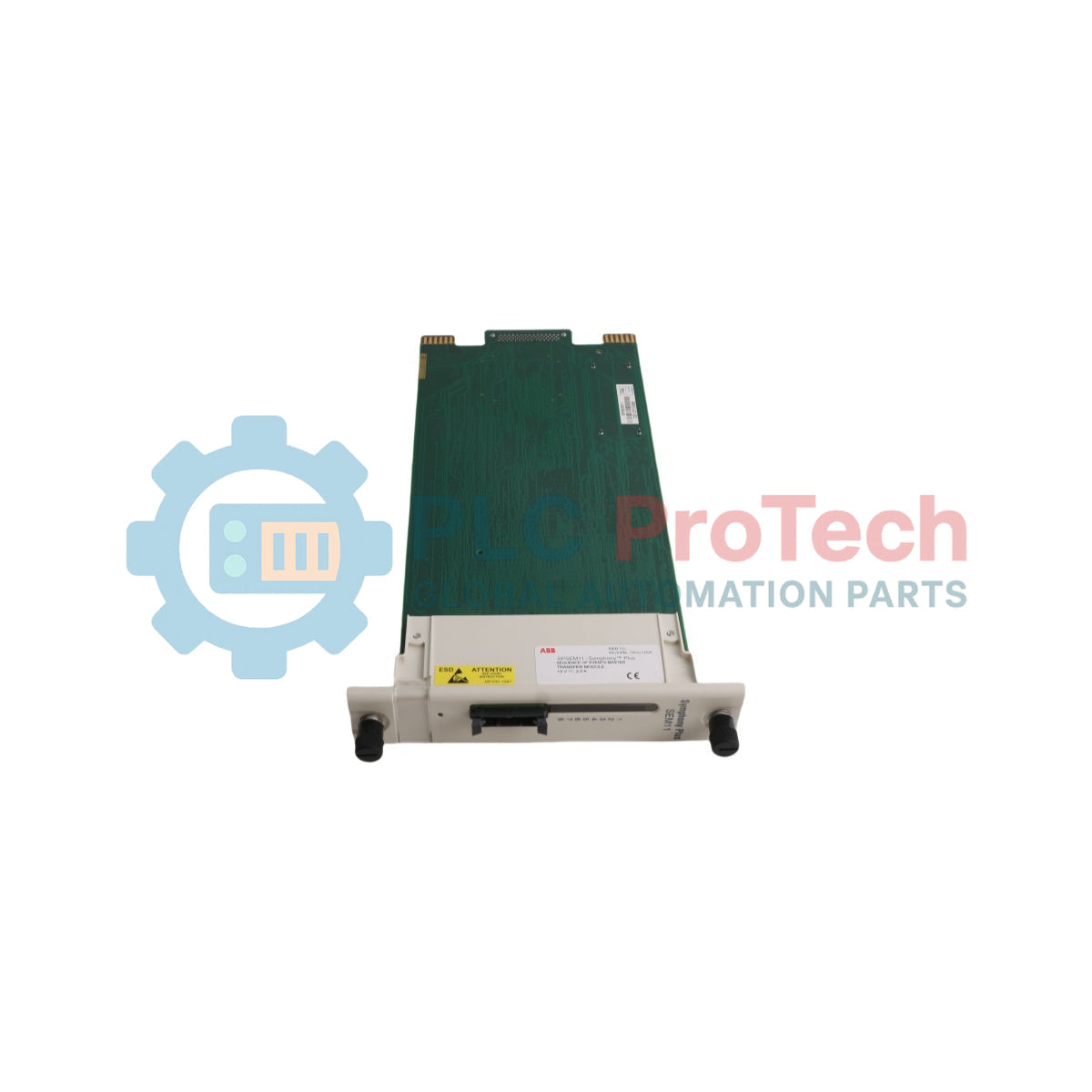

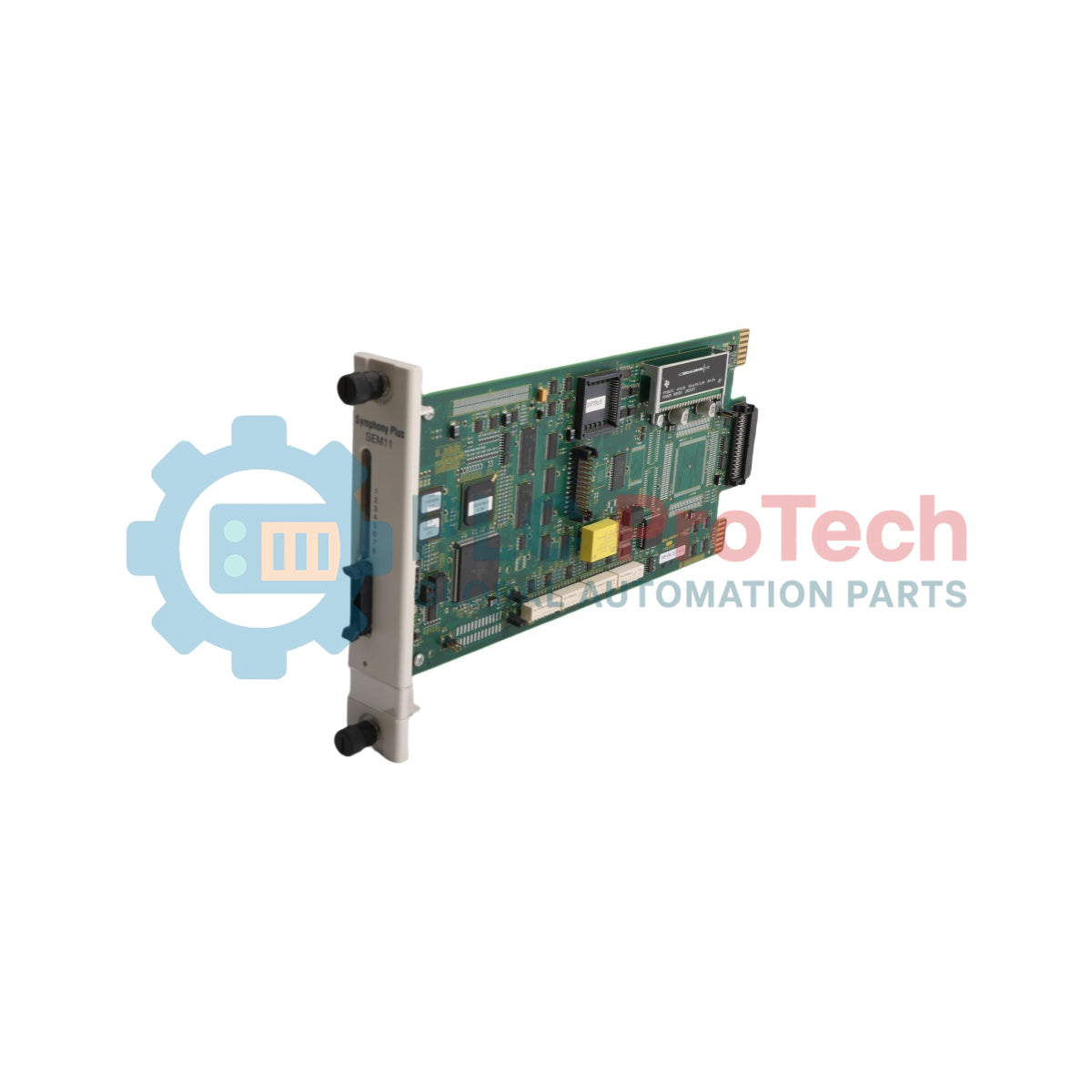

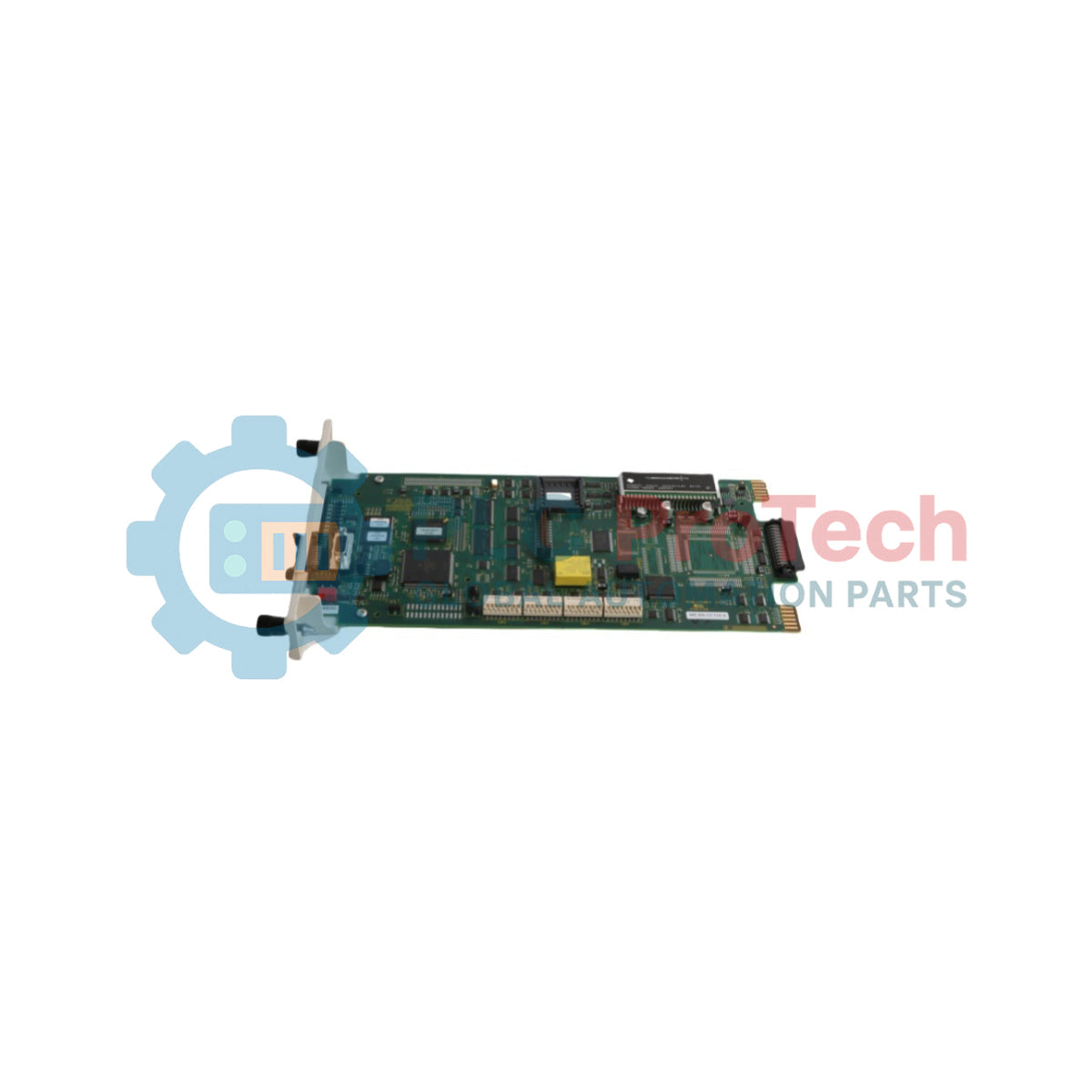

ABB Symphony Plus SPSEM11 Module maître SOE

Description

Le ABB SPSEM11 est un module maître SOE haute densité conçu explicitement pour les séries de contrôleurs Symphony Plus et Harmony Rack (S+ HR). Conçu pour gérer les métriques de suivi de la séquence des événements (SOE), cet appareil fonctionne comme un noyau central d’horodatage qui synchronise les changements d’état numériques à grande vitesse dans le système de contrôle-commande distribué (DCS) local. Le SPSEM11 joue un rôle essentiel dans le diagnostic des installations en enregistrant les changements d’état inférieurs à la milliseconde des verrouillages de sécurité, des disjoncteurs et des systèmes de déclenchement. Fonctionnant comme un composant matériel de type Central_Unit, il gère les communications sur le bus local, la conservation des journaux de données et l’alignement temporel continu grâce à une sauvegarde d’horloge intégrée par pile bouton au lithium, permettant une surveillance fiable des événements dans les environnements de production d’électricité et de traitement industriel complexe.

Fonctionnalités

• Noyau de suivi haute résolution de la séquence des événements (SOE), conçu pour l’architecture Symphony Plus Harmony Rack.
• Processeur central de synchronisation temporelle permettant de corréler les changements d’état binaires multicanaux au niveau de la milliseconde.
• Sauvegarde d’horloge non volatile intégrée, prise en charge par une configuration de pile bouton au lithium embarquée.
• Architecture système correspondant directement aux ensembles de racks de contrôle S+ HR.
• Architecture de diagnostic dédiée permettant une détection rapide des défaillances du système et une reconstruction des événements après déclenchement.

Applications

• Analyse des causes profondes après déclenchement et reconstruction de la séquence dans les centrales de production d’électricité.
• Surveillance des systèmes de déclenchement à grande vitesse des turbines et diagnostic des verrouillages de chaudières.
• Enregistrement de la séquence des événements sur les configurations d’appareillage de commutation des sous-stations électriques et les disjoncteurs principaux.
• Suivi haute disponibilité de la sécurité des processus dans les complexes pétrochimiques et les grandes usines chimiques.
• Gestion décentralisée des journaux d’événements intégrée aux réseaux de contrôleurs Symphony Plus Harmony Rack.

Informations de commande

Les informations de commande doivent être strictement fondées sur les éléments disponibles ; si elles ne sont pas explicitement présentes dans la source, les omettre entièrement sans explication.

Spécifications techniques

Connexions / Interfaces

Directives d’installation

• Exigence d’interruption de l’alimentation : Assurez-vous que l’emplacement cible spécifique et le rack de contrôle sont complètement hors tension avant d’insérer ou de retirer le matériel, afin de protéger les circuits internes.
• Alignement de l’orientation du rack : Faites glisser proprement le module dans l’emplacement Harmony Rack qui lui est attribué, le long des rails de guidage intégrés, afin de vérifier l’accouplement correct du connecteur arrière à broches.
• Protocole de vérification de la pile : Contrôlez l’état de la pile bouton au lithium intégrée avant de terminer le déploiement initial du boîtier afin d’assurer la conservation continue de l’horloge en temps réel.
• Espace de gestion thermique : Vérifiez que les fentes de ventilation du rack environnant restent dégagées afin de permettre une libre circulation de l’air autour du boîtier de 355,6 mm de hauteur.
• Vérification de la mise à la terre : Vérifiez que le châssis du rack est correctement connecté, avec une faible impédance, au système central de mise à la terre de l’instrumentation de l’usine avant de lancer la séquence d’initialisation.

FAQ

Quelle est la fonction principale de ce module au sein du réseau de contrôle ?

Le matériel fonctionne comme un processeur centralisé de séquence d’événements, qui agrège et enregistre les changements de signaux numériques horodatés avec une précision inférieure à la milliseconde.

Quelle série de produits est entièrement compatible avec cet appareil ?

Le module est spécialement conçu pour être intégré aux plateformes de contrôleurs matériels ABB Symphony Plus et Harmony Rack.

Cette unité nécessite-t-elle une source d’alimentation de secours interne pour son circuit d’horloge ?

Oui, le matériel comprend une pile bouton au lithium interne pesant cinq grammes pour conserver les paramètres de synchronisation de l’horloge.

Quelle classification spécifique du type de produit régit cet article ?

L’article est officiellement classé dans la catégorie de produits techniques Central_Unit.

Comment l’appareil est-il intégré mécaniquement dans un panneau de commande ?

Le module est conçu pour s’insérer directement dans un emplacement dédié des racks de contrôle industriels standard S+ HR.

Quelles sont les limites dimensionnelles physiques exactes à prendre en compte pour la coordination de l’implantation ?

L’unité structurelle présente une largeur de 245 mm, une hauteur de 355,6 mm et une profondeur d’installation de 76,2 mm.

Quel est le paramètre de poids indiqué pour une carte mère non emballée ?

La fiche de suivi logistique indique une référence de poids de base de zéro kilogramme, ce qui signifie que le poids structurel réel de l’appareil doit être vérifié à nouveau lors de l’installation physique.

Quel indice du commerce mondial régit la classification tarifaire douanière à l’exportation de ce modèle ?

L’appareil est enregistré à l’international sous le code SH 853890 et le numéro de tarif douanier 85389081.

Est-il sûr de retirer ce module du fond de panier lorsque le rack est sous tension ?

Non, vous devez complètement isoler la tension du rack avant de manipuler l’unité afin d’atténuer les risques de surtension électrique pour les processeurs centraux adjacents.

Comment ce composant aide-t-il les techniciens de l’usine à analyser les déclenchements des équipements ?

En enregistrant les fluctuations des états logiques avec des attributs temporels précis, il permet aux ingénieurs de déterminer la séquence exacte des événements ayant déclenché l’arrêt d’un processus.
