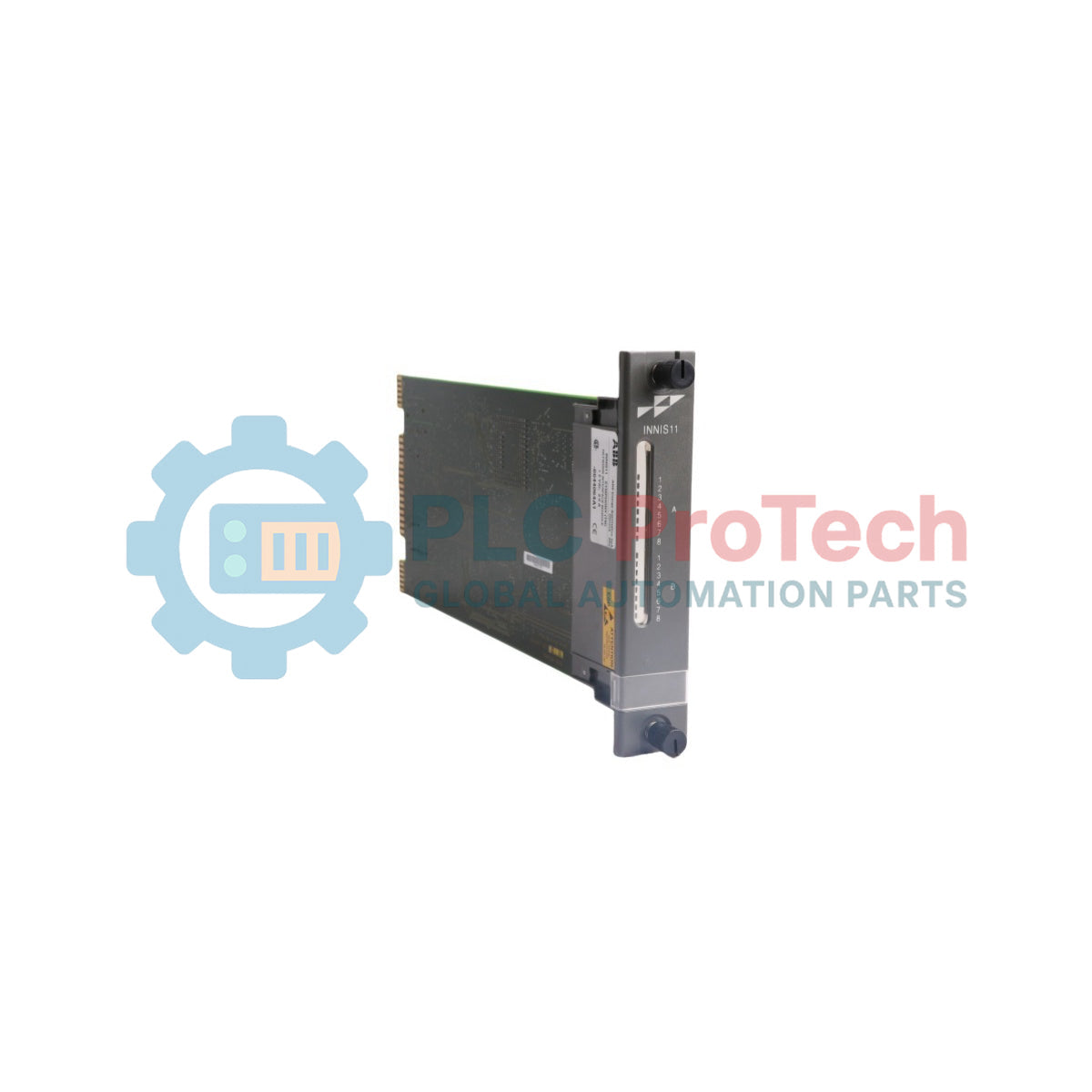

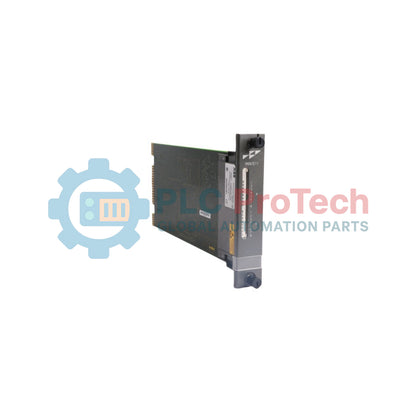

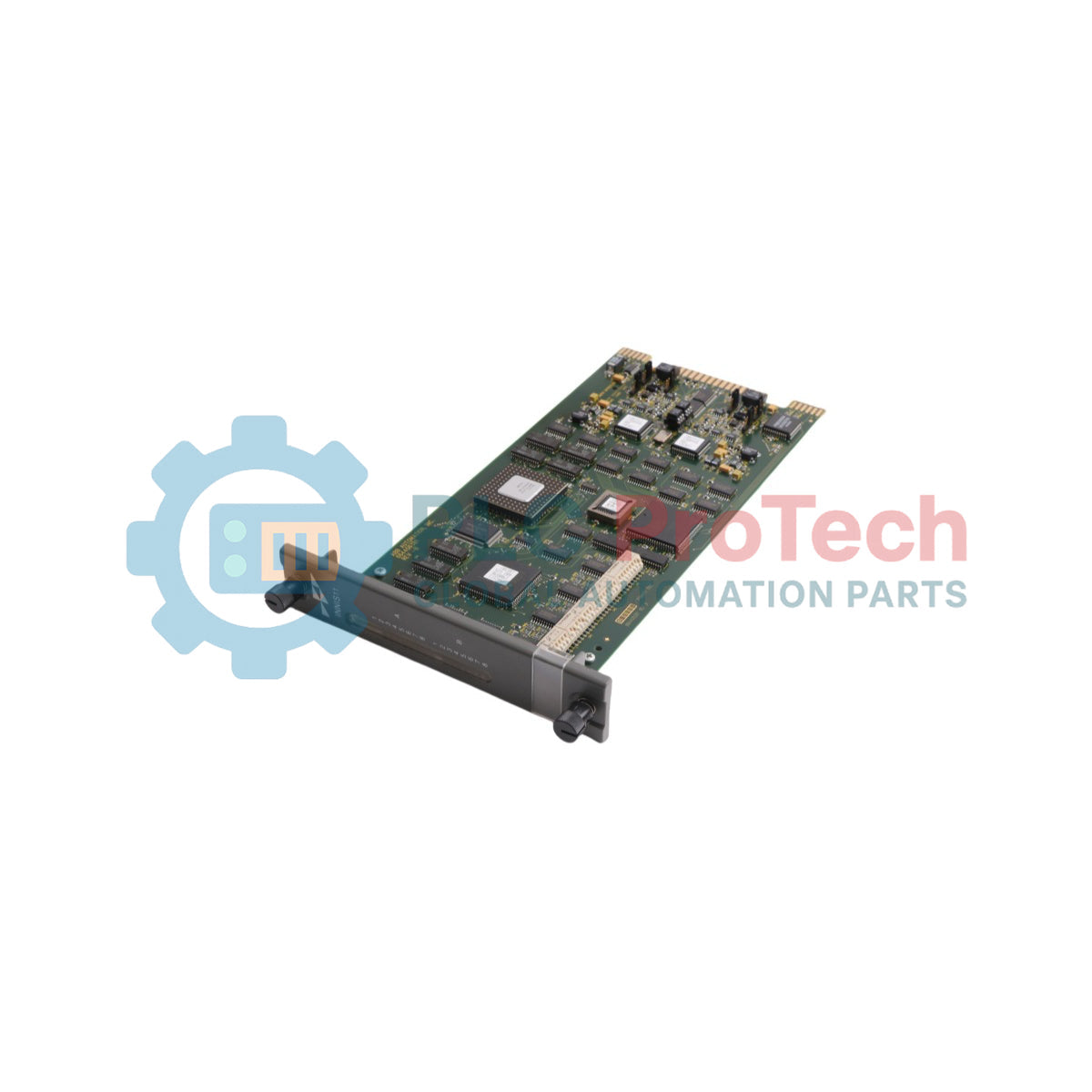

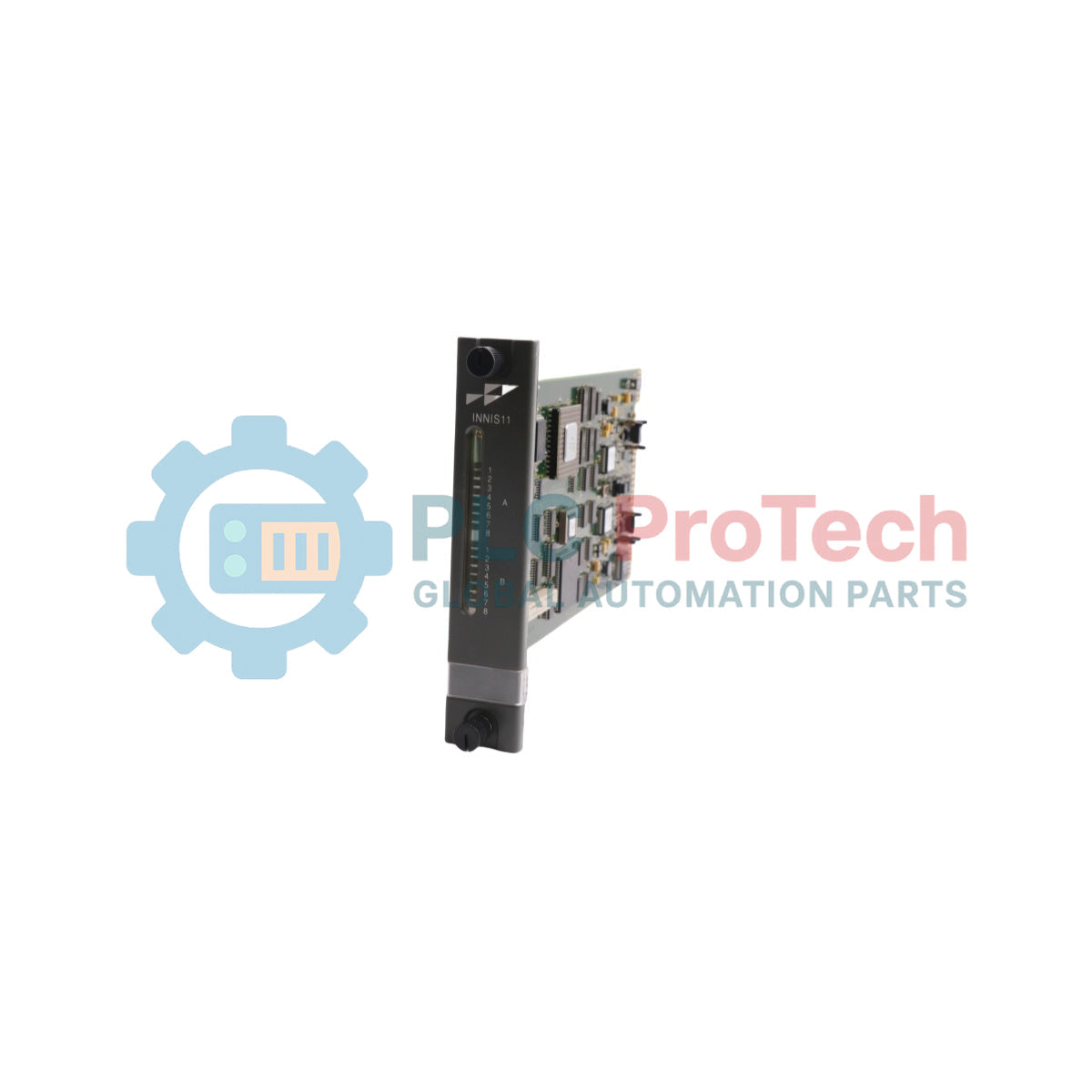

INNIS11 ABB Bailey Module esclave d’interface réseau

Présentation du produit

Le INNIS11 (INNIS11) est un module esclave d’interface réseau Bailey hautes performances, conçu pour le système de contrôle-commande distribué (DCS) ABB Harmony/Infi 90. Ce module fait office de pont essentiel pour la transmission des données au sein de l’architecture du système, en facilitant notamment l’échange de données entre Controlway et les réseaux de communication Plant Loop ou INFI-NET. Il est conçu pour gérer un débit de données considérable et prend en charge jusqu’à 1 500 points provenant de modules d’E/S de séquence d’événements (SOE) répartis sur jusqu’à 1 000 unités de contrôle Harmony (HCU). Cette capacité fait de l’INNIS11 un élément essentiel des installations industrielles de grande envergure — comme les centrales électriques et les usines de traitement chimique — où l’acquisition de données rapide et synchronisée est essentielle à la surveillance des processus et à la conformité réglementaire.

Configuration technique

Le matériel INNIS11 offre des capacités avancées de logique et de déclenchement pour gérer des événements réseau complexes sans surcharger le contrôleur central. Il prend en charge un moteur de déclenchement sophistiqué composé de 256 déclencheurs complexes, chacun pouvant gérer jusqu’à 16 opérandes. De plus, le module gère 3 000 déclencheurs simples, permettant un contrôle granulaire de la transmission des données et de la consignation des événements. Le INNIS11 fonctionne généralement avec un module de commande d’interface réseau INICT01 ou similaire afin de fournir une passerelle complète. Sa conception privilégie une communication à faible latence, garantissant la transmission des données de processus et des alarmes critiques dans le temps sur le réseau avec une précision de l’ordre de la milliseconde.

Spécifications techniques

FAQ techniques

Quel est le rôle principal de l’INNIS11 dans un système Infi 90 ?

L’ INNIS11 sert d’interface esclave du réseau de communication. Il collecte les données des modules de commande locaux et les met en forme pour les transmettre à l’interface maître, qui les diffuse ensuite au reste du Plant Loop ou d’INFI-NET.

Quels avantages la fonctionnalité de déclenchement complexe offre-t-elle à l’utilisateur du DCS ?Avec 256 déclencheurs complexes et 16 opérandes chacun, le module peut effectuer des vérifications logiques locales sur les points de données avant de les signaler. Cela réduit le trafic réseau en garantissant que seuls les changements d’état pertinents ou les conditions combinées spécifiques sont envoyés sur le système.

L’INNIS11 peut-il gérer les données de séquence des événements (SOE) ?Oui, il est spécifiquement optimisé pour les données SOE et prend en charge 1 500 points provenant de modules d’E/S SOE. Cela garantit que l’ordre exact des événements du processus est capturé et transmis pour permettre une analyse précise après le déclenchement.

Guide d’ingénierie et d’installation

• Exigences d’appairage : L’ INNIS11 doit être appairé à un module d’interface réseau compatible (NIC) pour fonctionner correctement. Assurez-vous que les commutateurs DIP de l’ INNIS11 sont correctement configurés pour correspondre au NIC et à l’emplacement Controlway spécifique qu’il occupe.



• Intégrité du réseau : Compte tenu de sa capacité élevée de 1 000 HCU, assurez-vous que le câblage Plant Loop ou INFI-NET est correctement terminé et blindé. Une terminaison incorrecte peut entraîner des taux d’erreur et des retransmissions élevés, ce qui limitera la capacité du module à signaler 3 000 déclencheurs simples.

• Gestion thermique : Dans les racks Harmony à haute densité, l’ INNIS11 génère une chaleur modérée. Vérifiez que les ventilateurs de refroidissement du rack fonctionnent et que les filtres à air sont propres afin de maintenir une température ambiante inférieure à 70 °C, ce qui évite d’éventuelles erreurs logiques lors des rafales de données à grande vitesse.
