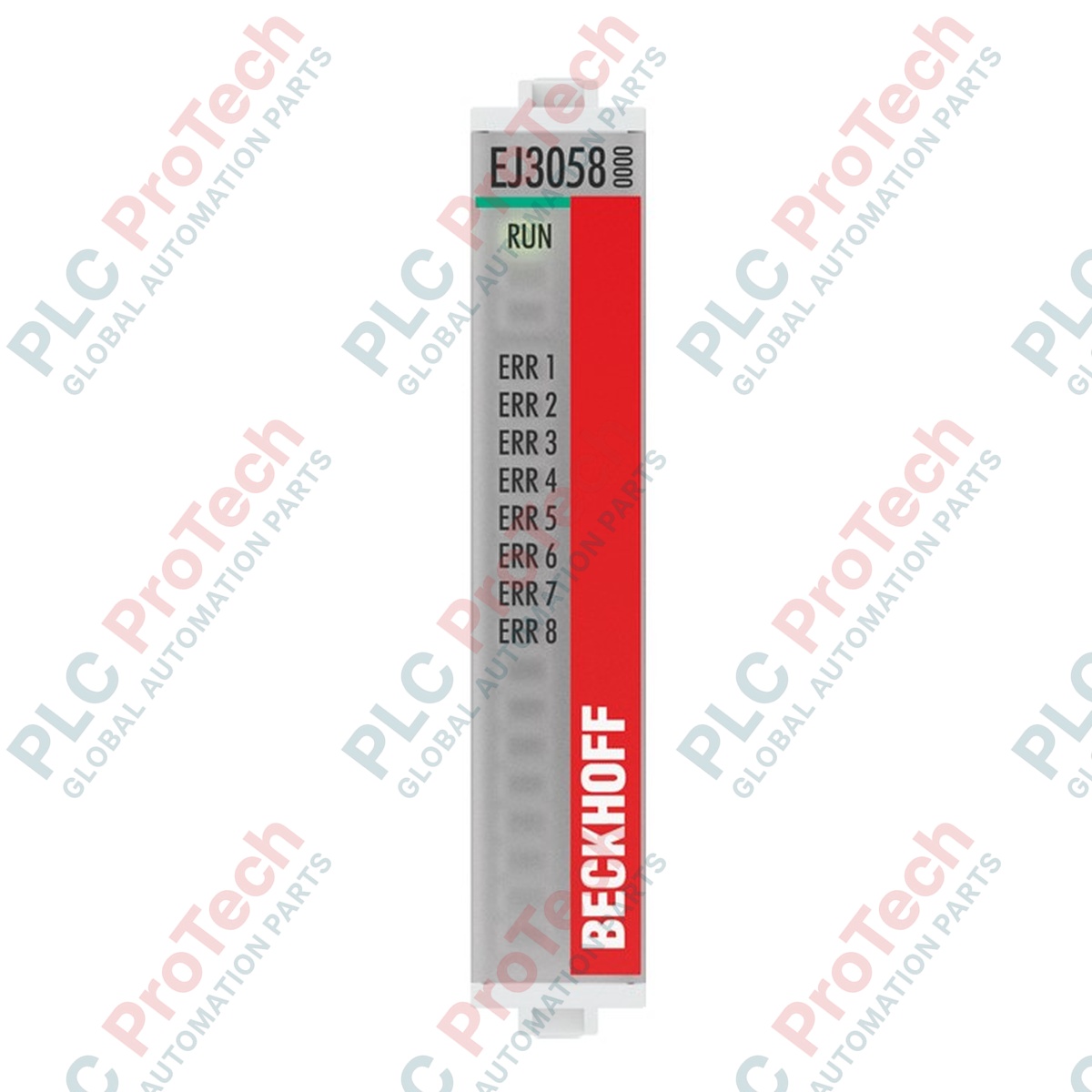

Module enfichable EtherCAT BECKHOFF EJ3058

Description

Le BECKHOFF EJ3058 est un module d’entrée analogique enfichable à 8 canaux conçu pour une installation directe sur des cartes de distribution de signaux spécifiques à l’application. Faisant partie de la série compacte EJ, ce module est optimisé pour les machines produites en grande série, permettant un assemblage rapide et réduisant les erreurs de câblage point à point. Il est configuré pour acquérir des signaux de courant analogiques asymétriques dans la plage standard de 4 à 20 mA, avec une densité et une précision élevées.

Le module traite les signaux analogiques bruts avec une résolution physique de 12 bits, puis les transmet au contrôleur de niveau supérieur sous forme d’une représentation de 16 bits incluant le signe. Les paramètres de processus configurables, notamment les filtres numériques sélectionnables (FIR/IIR) et la surveillance des valeurs limites, permettent aux ingénieurs de contrôle d’ajuster précisément l’acquisition des signaux en fonction de systèmes mécaniques spécifiques. Le module reste électriquement isolé jusqu’à 500 V entre l’E-bus interne et le potentiel côté terrain afin de préserver l’intégrité des signaux dans les environnements industriels exigeants.

Caractéristiques

• Huit canaux d’entrée analogique asymétriques pour les boucles de courant standard de 4 à 20 mA.
• Conception à branchement direct pour les cartes de distribution de signaux spécifiques à l’application, éliminant le câblage manuel des bornes sur rail DIN.
• Résolution physique de conversion analogique-numérique de 12 bits (présentée sous forme d’un entier de 16 bits).
• Traitement configurable des signaux avec filtres numériques FIR et IIR activables pour supprimer les bruits haute fréquence.
• Surveillance intégrée des valeurs limites pour un diagnostic proactif du système et la prévention des défauts.
• Électronique interne alimentée par l’E-bus, avec une consommation de courant typique de 130 mA.
• Isolation électrique de 500 V entre les lignes de communication E-bus internes et le potentiel de terrain.

Applications

• Construction de machines en grande série nécessitant un câblage de distribution personnalisé basé sur des circuits imprimés.
• Acquisition multicanal de signaux analogiques provenant de transmetteurs industriels de pression, de niveau et de température.
• Armoires de commande à espace limité, dans lesquelles les architectures traditionnelles à borniers sont impraticables.

Spécifications techniques

Spécifications du signal et caractéristiques électriques

Spécifications mécaniques et environnementales

Consignes d’installation

1. Assurez-vous que le système et toutes les lignes d’alimentation externes sont complètement hors tension avant le montage ou la maintenance.
2. Avant l’insertion, vérifiez que les broches de connexion enfichables à l’arrière du module EJ3058 sont droites et propres.
3. Alignez soigneusement le module avec les connecteurs à broches de la carte de distribution des signaux spécialement conçue.
4. Enfoncez le module uniformément jusqu’à ce que les éléments de retenue mécaniques s’emboîtent correctement afin de garantir une connexion électrique fiable.
5. Configurez les paramètres du signal, les filtres et les valeurs limites dans l’environnement logiciel TwinCAT System Manager.
