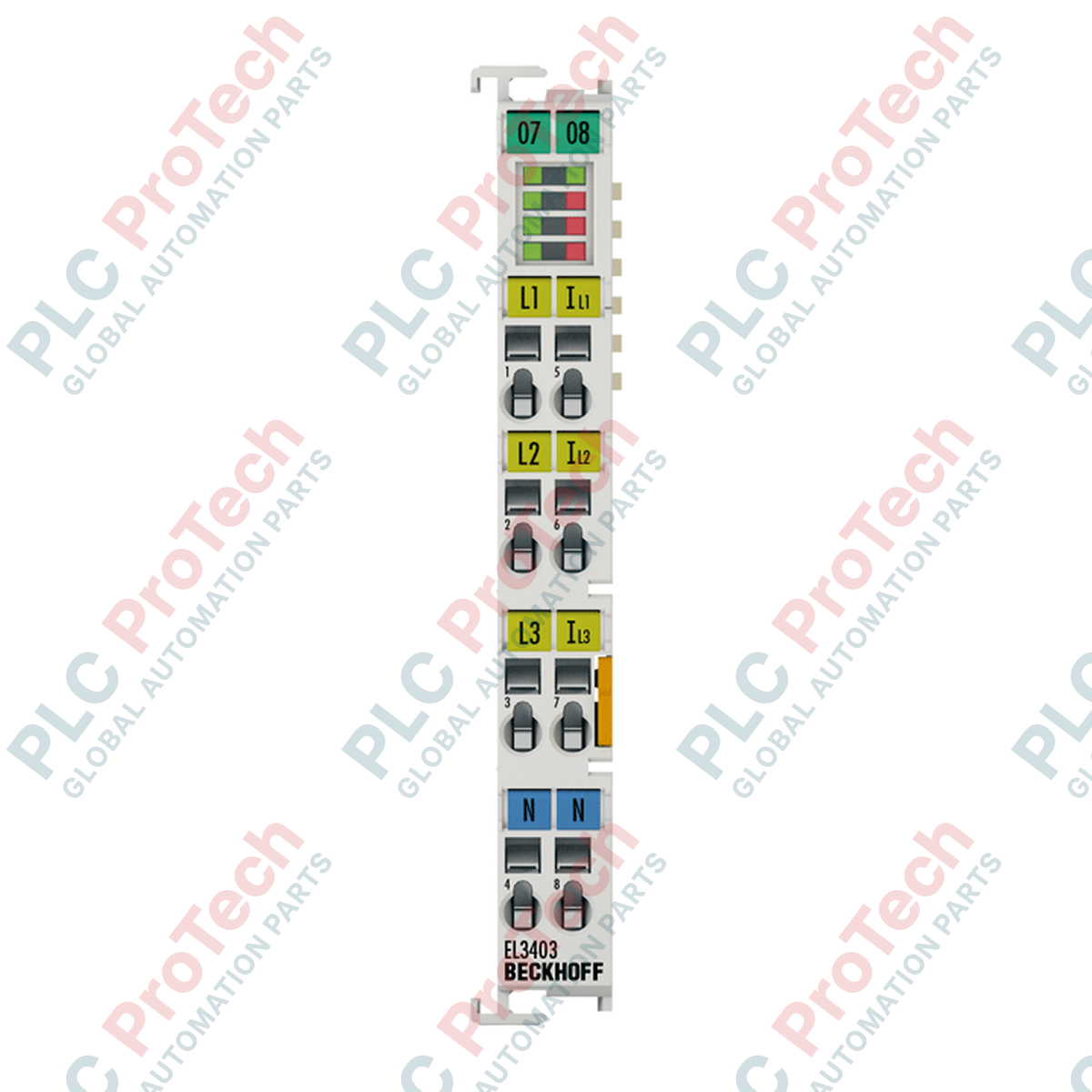

BECKHOFF EL3403-0333 borne EtherCAT

Description

Le BECKHOFF EL3403-0333 est une borne d’entrée analogique à 3 canaux conçue spécifiquement pour la mesure étendue de la puissance au sein d’un réseau d’automatisation industrielle EtherCAT. Cette borne de haute précision acquiert directement trois canaux de courant et trois canaux de tension afin d’effectuer des mesures complètes de puissance triphasée pour tensions alternatives. Elle est conçue pour surveiller en continu les réseaux électriques et fournir des données opérationnelles essentielles telles que la puissance active, la puissance réactive, la puissance apparente, la consommation d’énergie, le facteur de puissance (cos φ), la fréquence et les valeurs efficaces vraies de la tension et du courant.

Intégré au système modulaire d’E/S EtherCAT, l’EL3403-0333 communique directement les données de processus au contrôleur via le bus E, garantissant des performances déterministes et une acquisition de données synchronisée. L’appareil traite les signaux d’entrée en synchronisation avec le réseau, avec une haute résolution de 16 bits, ce qui le rend particulièrement adapté à la surveillance énergétique, au diagnostic des machines et à l’évaluation de la qualité de l’énergie dans les environnements industriels. Son boîtier compact permet un câblage enfichable et comporte des LED de diagnostic claires pour une identification rapide de l’état lors de l’installation et de la maintenance.

Caractéristiques

• Borne d’entrée analogique à 3 canaux pour l’acquisition simultanée des tensions et courants triphasés
• Prend en charge la mesure de tensions jusqu’à 500 V CA 3~ (ULX-N jusqu’à 288 V CA) et la mesure de courants jusqu’à 1 A CA via des transformateurs externes
• Calcule les valeurs efficaces vraies, la puissance active, la puissance réactive, la puissance apparente, l’énergie, la fréquence et le cos φ
• Conversion et temps de mise à jour synchronisés sur le réseau pour une surveillance précise du réseau électrique
• Largeur de l’image du processus de 62 octets pour les entrées PM et de 3 octets pour les sorties PM
• Alimentation via le bus E interne (120 mA typ.) avec isolation électrique intégrée jusqu’à 1500 V
• Mode de fonctionnement monophasé facultatif pour des configurations d’application polyvalentes
• Boîtier de borne compact avec conception à câblage enfichable et LED de signalisation orientées vers l’avant

Applications

• Systèmes industriels d’acquisition de données énergétiques et de sous-comptage
• Surveillance des réseaux électriques triphasés et analyse de la qualité de l’énergie
• Surveillance de l’état des machines et suivi prédictif de la charge électrique
• Rendement et profil de consommation des systèmes d’entraînement

Spécifications techniques

Généralités

Signal et E/S

Performances et communication

Alimentation électrique

Technologie de raccordement

Caractéristiques mécaniques et environnementales

Conformité et homologations

Directives d'installation

1. Assurez-vous que l'ensemble de l'armoire de commande et les circuits de puissance associés sont complètement hors tension et consignés avant toute intervention mécanique ou électrique.
2. Vérifiez que le modèle du terminal correspond aux documents d'ingénierie du système. Inspectez le boîtier et les points de raccordement afin de détecter tout dommage survenu pendant le transport.
3. Montez le terminal sur un rail DIN standard de 35 mm (conforme à la norme EN 60715), à côté des terminaux EtherCAT existants, en utilisant la double rainure et le détrompeur de connexion pour l'alignement côte à côte.
4. Raccordez les entrées de tension et les transformateurs de courant externes aux points de raccordement appropriés, en veillant à ce que les sections des conducteurs et les longueurs de dénudage soient conformes aux exigences techniques.
5. Raccordez les câbles de communication EtherCAT aux ports appropriés et vérifiez l'enclenchement correct des connecteurs E-bus.
6. Vérifiez soigneusement tous les groupes potentiels, les alimentations des contacteurs de puissance et le câblage côté terrain avant de rétablir l'alimentation du système.
7. Mettez le système de commande sous tension et vérifiez son état opérationnel à l'aide des LED de diagnostic intégrées et de l'environnement d'ingénierie TwinCAT.
